进口自吸离心油泵

一、进口自吸离心油泵产品概述

美国尼科NICO进口自吸离心油泵有关技术资料经消化、吸收、改进后研制而成的新泵类产品，采用轴同回液的泵体结构，泵体由吸入室、储液室、涡旋室、回液孔、气液分离室等组成；泵的轴承采用单列向心球轴承，在一些泵的轴承体底部设有冷却室，泵内部高、低压区间有密封环，轴端采用机械密封。该泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃-80℃，如输送化工液体可改用耐腐蚀机械密封。

二、进口自吸离心油泵选型参数

公称通径：25-300(mm)

流量范围：3.2-500(m3/h)

扬程范围：20-80(m)

吸程范围：6.5m-9m

功率范围：1.1-110kw

转速范围：1450-2900r/min

防爆标志：ExdeIIBT4 DIP21 TA T6

防护等级：IP54/IP65

额定电压：DC24v、220v、380v，660v，1140v（DC、AC）

温度范围：-20℃～120℃

工作压力：≤1.6Mpa

泵体材质：铸铁、WCB、304、316、316L

三、进口自吸离心油泵产品特点

1、该泵属自吸式离心泵，它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长，具有较强的自吸能力等优点。
2、管路中不需底阀，工作前只需保证泵体内储有定量引油即可。
3、用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好，该泵是选用优质材料精制而成，密封采用硬质合金机械密封。
4、经久耐用，吐出管路不需要安装安全阀，吸入管路不需安装底阀，因此简化了管路系统，又改善了劳动条件。

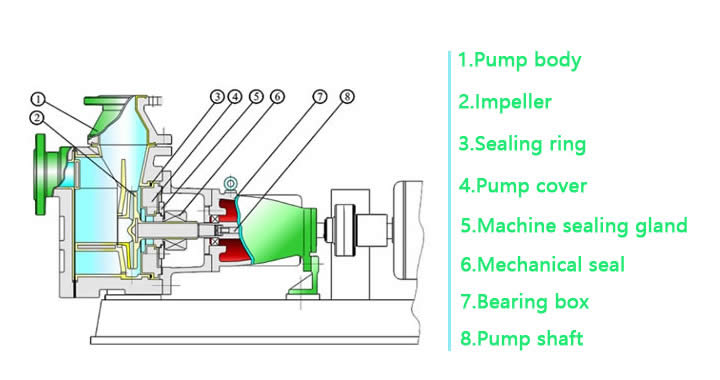

四、进口自吸离心油泵结构图

五、进口自吸离心油泵性能参数

型号	电机功率(kw)	r/min）	口径(mm)	流量(m 3 /h)	扬程(m)	自吸高度(m)
25LXY-B-20	1.1	2900	25	3.2	20	6
25LXY-B-20	1.5	2900	25	3.2	32	6
32LXY-B-20	3	2900	32	3.2	50	6
40LXY-B-20	1.5	2900	40	6.3	20	5
40LXY-B-32	2.2	2900	40	6.3	32	5
40LXY-B-40	4	2900	40	10	40	5
40LXY-B-50	4	2900	40	6.3	50	5
50LXY-B-12	1.5	2900	50	12.5	12	5
50LXY-B-20	2.2	2900	50	15	20	5
50LXY-B-30	3	2900	50	12.5	30	5
50LXY-B-35	4	2900	50	12.5	35	5
50LXY-B-40	4	2900	50	10	40	5
50LXY-B-50	5.5	2900	50	12.5	50	5
50LXY-B-60	7.5	2900	50	12.5	60	5
50LXY-B-75	11	2900	50	15	75	5
65LXY-B-15	3	2900	65	30	15	4
65LXY-B-32	5.5	2900	65	25	32	5
65LXY-B-50	7.5	2900	65	25	50	5
65LXY-B-70	15	2900	65	25	70	5
80LXY-B-13	3	2900	80	35	13	3.5
80LXY-B-17	4	2900	80	43	17	3.5
80LXY-B-22	5.5	2900	80	40	22	3.5
80LXY-B-25	7.5	2900	80	50	25	4
80LXY-B-32	7.5	2900	80	50	32	4
80LXY-B-40	11	2900	80	50	40	4
80LXY-B-55	18.5	2900	80	60	55	4.5
80LXY-B-70	22	2900	80	60	70	4.5
100LXY-B-20	7.5	2900	100	80	20	3.5
100LXY-B-25	11	2900	100	100	25	4.5
100LXY-B-32	15	2900	100	100	32	4.5
100LXY-B-40	18.5	2900	100	100	40	4.5
100LXY-B-50	22	2900	100	100	50	4.5
100LXY-B-65	30	2900	100	100	65	4.5
100LXY-B-75	30	2900	100	100	75	4.5
150LXY-B-20	18.5	1450	150	180	20	4.5
150LXY-B-30	30	1450	150	170	30	4.5
150LXY-B-45	37	2900	150	160	45	4.5
150LXY-B-55	45	2900	150	160	80	4.5
150LXY-B-65	55	2900	150	170	65	4.5
150LXY-B-80	55	2900	150	160	80	4.5
200LXY-B-32	90	1450	200	400	32	4.5
250LXY-B-50	90	1450	250	400	50	4.5
300LXY-B-50	110	1450	300	500	50	4.5

六、进口自吸离心油泵外形安装尺寸图

七、进口自吸离心油泵外形安装尺寸表

型号	L	L1	a	H	H1	H2	A	A1	B	B1	4-d
25LXY-B-20	680	550	125	370	250	160	320	115	220	255	4-ф16
25LXY-B-32	740	600	135	448	313	193	410	95	290	330	4-ф16
32LXY-B-50	830	670	160	482	343	200	410	126	290	330	4-ф16
40LXY-B-20	750	600	136	438	295	185	410	95	290	330	4-ф16
40LXY-B-32	760	600	136	448	313	193	410	95	290	330	4-ф16
40LXY-B-40	880	710	172	555	385	214	485	110	330	370	4-ф16
40LXY-B-50	850	710	160	495	350	207	485	110	330	370	4-ф16
50LXY-B-12	780	600	145	446	295	185	410	95	290	330	4-ф16
50LXY-B-20	790	600	145	446	295	185	410	95	290	330	4-ф16
50LXY-B-30	830	670	162	505	335	195	410	126	290	330	4-ф16
50LXY-B-35	890	710	172	555	385	214	485	110	330	370	4-ф16
50LXY-B-40	890	710	172	555	385	214	485	110	330	370	4-ф16
50LXY-B-50	980	770	170	575	385	230	460	155	330	370	4-ф16
50LXY-B-60	980	770	165	600	425	245	460	170	330	370	4-ф16
50LXY-B-75	1150	960	190	670	463	272	615	126	465	420	4-ф16
65LXY-B-15	860	670	190	520	340	190	410	155	290	330	4-ф16
65LXY-B-32	960	770	178	570	390	230	460	155	330	370	4-ф16
65LXY-B-50	980	770	170	575	385	230	460	170	330	370	4-ф16
65LXY-B-70	1150	960	190	670	463	272	615	126	465	420	4-ф18
80LXY-B-13	860	670	190	520	340	190	410	110	290	330	4-ф18
80LXY-B-17	890	710	190	540	340	190	485	155	330	370	4-ф18
80LXY-B-22	1010	770	203	575	385	230	460	155	330	370	4-ф18
80LXY-B-25	1010	770	203	575	385	230	460	155	330	370	4-ф18
80LXY-B-32	1040	770	208	600	420	230	460	170	330	370	4-ф18
80LXY-B-40	1160	960	198	620	420	258	615	170	420	465	4-ф18
80LXY-B-55	1250	1050	225	670	450	275	615	230	420	465	4-ф18
80LXY-B-70	1330	1140	220	710	520	335	615	165	480	530	4-ф18
100LXY-B-20	1080	770	230	615	385	242	700	170	330	370	4-ф18
100LXY-B-25	1200	960	205	615	400	250	460	220	420	465	4-ф18
100LXY-B-32	1240	1050	200	675	443	260	615	170	420	470	4-ф18
100LXY-B-40	1233	1050	225	690	450	280	615	230	420	465	4-ф22
100LXY-B-50	1295	1140	225	690	470	290	690	220	480	530	4-ф22
100LXY-B-65	1480	1250	225	755	540	355	800	220	520	575	4-ф22
100LXY-B-75	1480	1250	225	755	540	355	800	228	520	575	4-ф22
150LXY-B-15	1525	1210	378	840	630	350	765	230	440	490	4-ф22
150LXY-B-30	1630	1250	385	930	670	375	800	240	520	580	4-ф22
150LXY-B-45	1640	1470	320	868	578	365	990	220	555	620	4-ф22
150LXY-B-55	1680	1390	320	850	560	347	950	275	540	620	4-ф22
150LXY-B-65	1840	1500	350	870	590	360	950	275	650	700	4-ф22
150LXY-B-80	1840	1500	350	870	590	360	950	360	650	700	4-ф22
200LXY-B-32	2080	1620	530	1170	800	440	900	430	710	770	4-ф22
200LXY-B-63	2242	1860	530	1220	900	500	1000	430	760	840	4-ф22
200LXY-B-50	2605	1860	917	1300	1100	500	1000	430	760	840	4-ф224
200LXY-B-50	2962	2000	1040	1440	1210	550	1200	400	900	980	4-ф22

八、进口自吸离心油泵外形安装尺寸表

型号	进口法兰							出口法兰
型号	DN1	D1	D11	d1	b1	f1	n1-do1	DN2	D2	D12	d2	b2	f2	n2-do2
25LXY-B-20	25	100	75	60	14	2	4-ф12	25	100	75	60	14	2	4-ф12
25LXY-B-32	25	100	75	60	14	2	4-ф12	25	100	75	60	14	2	4-ф12
32LXY-B-50	32	135	100	78	18	2	4-ф18	32	135	100	78	18	2	4-ф18
40LXY-B-20	40	130	100	80	16	3	4-ф14	40	130	100	80	16	3	4-ф14
40LXY-B-32	40	130	100	80	16	3	4-ф14	40	130	100	80	16	3	4-ф14
40LXY-B-40	40	130	100	80	16	3	4-ф14	40	130	100	80	16	3	4-ф14
40LXY-B-50	40	130	110	85	18	3	4-ф18	40	145	110	80	18	3	4-ф18
50LXY-B-12	50	145	110	90	16	3	4-ф14	50	140	110	85	16	3	4-ф14
50LXY-B-20	50	140	110	90	16	3	4-ф14	50	140	110	90	16	3	4-ф14
50LXY-B-30	50	140	110	90	16	3	4-ф14	50	140	110	90	16	3	4-ф14
50LXY-B-35	50	140	110	90	16	3	4-ф14	50	140	110	90	16	3	4-ф14
50LXY-B-40	50	140	110	90	16	3	4-ф14	50	140	110	90	16	3	4-ф14
50LXY-B-50	50	140	125	100	20	3	4-ф18	50	160	125	90	20	3	4-ф18
50LXY-B-60	50	160	125	100	20	3	4-ф18	50	160	125	100	20	3	4-ф18
50LXY-B-75	50	160	125	100	20	3	4-ф18	50	160	125	100	20	3	4-ф18
65LXY-B-15	65	160	130	110	16	3	4-ф14	65	160	130	100	16	3	4-ф14
65LXY-B-32	65	160	130	110	16	3	4-ф14	65	160	130	110	16	3	4-ф14
65LXY-B-50	65	160	145	120	20	3	4-ф18	65	180	145	110	20	3	4-ф18
65LXY-B-70	65	180	145	120	20	3	4-ф18	65	180	145	120	20	3	4-ф18
80LXY-B-13	80	180	150	125	18	3	4-ф18	80	185	150	120	18	3	4-ф18
80LXY-B-17	80	185	150	125	18	3	4-ф18	80	185	150	125	18	3	4-ф18
80LXY-B-22	80	185	150	125	18	3	4-ф18	80	185	150	125	18	3	4-ф18
80LXY-B-25	80	185	150	125	18	3	4-ф18	80	185	150	125	18	3	4-ф18
80LXY-B-32	80	185	150	125	18	3	4-ф18	80	185	150	125	18	3	4-ф18
80LXY-B-40	80	185	150	125	18	3	4-ф18	80	185	150	125	18	3	4-ф18
80LXY-B-55	80	185	160	135	22	3	4-ф18	80	195	160	125	22	3	4-ф18
80LXY-B-70	100	195	160	135	22	3	4-ф18	80	195	160	135	22	3	4-ф18
100LXY-B-20	100	195	170	145	18	3	4-ф18	100	205	170	135	18	3	4-ф18
100YCZ-A-25	100	205	170	145	18	3	4-ф18	100	205	170	145	18	3	4-ф18
100LXY-B-32	100	205	170	145	18	3	4-ф18	100	205	170	145	18	3	4-ф18
100LXY-B-40	100	205	170	145	18	3	4-ф18	100	205	170	145	18	3	4-ф18
100LXY-B-50	100	215	180	155	22	3	8-ф18	100	215	180	145	22	3	8-ф18
100LXY-B-65	100	215	180	155	22	3	8-ф18	100	215	180	155	22	3	8-ф18
100LXY-B-75	100	215	180	155	22	3	8-ф18	100	215	180	155	22	3	8-ф18
150LXY-B-20	150	260	225	200	20	3	8-ф18	150	260	225	155	20	3	8-ф18
150LXY-B-30	150	260	225	200	20	3	8-ф18	150	260	225	200	20	3	8-ф18
150LXY-B-45	150	280	240	210	24	3	8-ф23	150	280	240	200	24	3	8-ф23
150LXY-B-55	150	280	240	210	24	3	8-ф23	150	280	240	210	24	3	8-ф23
150XYZ-A-65	150	280	240	210	24	3	8-ф23	150	280	240	210	24	3	8-ф23
150LXY-B-80	150	280	240	210	24	3	8-ф23	150	280	240	210	24	3	8-ф23
200LXY-B-32	200	335	295	265	26	3	8-ф23	200	335	295	265	26	3	8-ф23
200LXY-B-63	200	335	295	265	26	3	8-ф23	200	335	295	265	26	3	8-ф23
250LXY-B-50	200	390	350	320	28	3	12-ф23	250	390	350	320	28	3	12-ф23
300LXY-B-50	200	440	400	368	28	4	12-ф23	300	440	400	368	28	4	12-ф23

九、进口自吸离心油泵安装的原理图

十、进口自吸离心油泵主要安装配件表

1	泵
2	压力表
3	出口垂管
4	吸入硬喉管
5	弯头
6	流量控制阀
7	出口管路
8	加液螺塞
9	真空表

十一、进口自吸离心油泵安装注意事项

1.在油泵与电动机直联传动时.应注意泵轴与电动机输出的同轴度：泵安装的准确与否对泵的运行平稳性和使用寿命有较大的影响，因此必须仔细认真地安装和校正。

2.泵联轴器必须用螺母紧固好，并锁紧螺母.谨防螺母松动，否则易引起叶轮窜动.造成机械故障。

3.为使泵体内能够保持一定的储存液.以达到较好的自吸能力和防止机械密封的干磨擦.必须使泵的迸口高于泵轴中心线。

4.吸入管路的安装应注意：

a.吸入口的安装高度尽量不超过5米，在条件许可时，吸入口的安装高度应尽可能地低于油库低储油面.并尽量缩短吸入管的长度，少装弯头.这样有利于缩短自吸吋间.提高扫舱功能。

b.吸入管路中的阀门、法兰等应严防漏气或渗漏液体，即吸入管路不允许有漏气现象存在。

c.应防止泵体内吸入固体等杂物，为此吸入管路上应设置过滤器。过滤器的有效过流面积应为吸入管截面的2-3倍，过滤器应定期检査。

d.吸入管路和吐出管路应有自己的支架，泵体本身不允许承受管路的负荷。

5.泵在安装时.应使泵及管路的靜电接地电阻达到其规定要求。

6.安装时应严格检査泵壳及管路中有无石块，铁砂等杂物。

7.校正泵联轴器及电机动眹轴器的安装间隙及同轴度，其不同轴度允许偏差为0.1毫米。泵轴和电动机轴的高度差可在底脚上垫铜皮或铁皮调整。

8.在机组实际运转3-4小吋后，作后检査，如无不良现象.则认为安装已妥，在试运转中应检査轴承的温度，轴承体的溫度不宜超过70℃。

9.该泵轴承体凡设有冷却室装置的冷却水接头供配内孔为Φ12的胶管或塑料管之用，其螺纹尺寸为M12×1.75。

10.在泵的出口管路上如装有单向阀而在自吸过程中不能使泵顺利地排出气体时，应在泵的出口处加接排气小管及阀。
