美国尼科NICO进口圆弧齿轮油泵适用于输送不含固体颗粒和纤维、无腐蚀性、温度不高于180℃、粘度为5~1500cst的润滑油或性质类似润滑油的其他液体,以及用于液压传动系统。流量:0.6-60立方/小时,压力0.6-2.5MPA,设有保护阀作为超载保护,保护阀全回流压力为泵额定排出压力的1.5倍。本系列另有精铸不锈钢材质,适用于腐蚀性介质,可输送无润滑性的油料、饮料、有腐蚀性的液体。配用铜齿轮可输送低内点液体,如汽油、苯等。齿轮油泵除配置普通电机外,还可根据用户需要配置同规格的防爆电机。该泵由泵体、泵盖、密封、钢套、保护阀等组成,结构简单,经久耐用
公称通径:25-300(mm)
流量范围:0.6-80(m3/h)
扬程范围:20-125(m)
功率范围:0.75-30kw
转速范围:910-1750r/min
气蚀余量:5.0-7.0m
防爆标志:ExdeIIBT4 DIP21 TA T6
防护等级:IP54/IP65
额定电压:220v、380v,660v,1140v(DC、AC)
温度范围:-20℃~180℃
工作压力:≤1.6Mpa
泵体材质:铸铁、WCB、304、316、316L
1、铸铁材质,适用于普通工业工况具有润滑性(不含固体颗粒)的流体介质输送
2、不锈钢材质,适用于工业工况中具有腐蚀性(不含固体颗粒)的流体介质输送,适合食品工况中有卫生要求标准的流体介质输送。
3、防爆材质,适合工业工况中,易燃易爆流体(不含固体颗粒)介质的输送。
4、在油路系统中可作变速器、增压泵;
5、在燃油系统中可用作输送、压力、喷气燃料泵
6、在液压驱动系统中可采用液压泵提供液压动力;
7、在所有工业领域,都可以用作润滑油泵

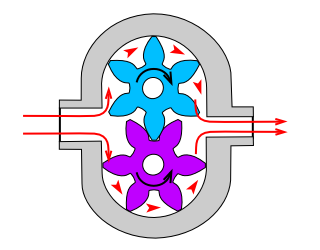

1、本系列圆弧齿轮泵主要有齿轮、轴、泵体、轴端密封所组成。齿轮经热处理有较高的硬度和强度,与轴一同安装在可更换的轴套内运转。泵内全部零件的润滑均在泵工作时利用输出介质而自动达到。
2、采用了圆弧与正弦曲线复合而成的齿形,与传统的齿轮泵相比,具有压力脉动小、噪音低、效率高、寿命长等优点,该圆弧泵摆脱了传统设计的束缚,使得圆弧齿轮泵在设计,生产和使用上进入了一个新的领域。
3、进口圆弧齿轮油泵设有作为超载保护,全回流压力为泵额定排除压力的1.5倍,也可在允许排出压力范围内根据实际需要另外调整。但注意本不能作减压阀的长期工作,需要时可在管路上另行安装。
型号 | 流量 |
排出压力 MPa |
吸出高空 高度MH2O |
效率% | 电动机 | |||
m3/h | L/min | 转速 | 功率 | 机座号 | ||||
YH0.6/0.6 YH0.6/2.5 |
0.6 | 10 |
0.6 2.5 |
5 |
32 50 |
910 910 |
0.75 1.1 |
NK90S-6 NK90L-6 |
YH1.0/0.6 YH1.0/2.5 |
1.0 | 1.67 |
0.6 2.5 |
5 |
32 70 |
1390 1400 |
0.75 1.5 |
NK80L2-4 NK90L-4 |
YH1.6/0.6 YH1.6/2.5 |
1.6 | 26.7 |
0.6 2.5 |
5 |
42 71 |
910 940 |
0.75 2.2 |
NK90S-6 NK112M-6 |
YH2.5/0.6 YH2.5/2.5 |
2.5 | 42 |
0.6 2.5 |
5 |
42 71 |
1400 1440 |
1.1 4 |
NK90S-4 NK112M-4 |
YH3.3/0.6 YH3.3/2.5 |
3.3 | 55 |
0.6 2.5 |
5 |
60 72 |
940 960 |
1.5 5.5 |
NK100L-6 NK132L-6 |
YH4/0.6 YH4/2.5 |
4 | 66 |
0.6 2.5 |
5 |
60 72 |
940 960 |
1.5 5.5 |
NK100L-6 NK132L-6 |
YH5/0.6 YH5/2.5 |
5 | 83.3 |
0.6 2.5 |
5 |
60 72 |
1420 1440 |
2.2 7.5 |
NK100L-4 NK132L-4 |
YH6/0.6 YH6/2.5 |
6 | 100 |
0.6 2.5 |
5 |
60 72 |
1420 1440 |
2.2 7.5 |
NK100L-4 NK132L-4 |
YH8/0.6 YH8/2.5 |
8 | 133 |
0.6 2.5 |
5 |
60 72 |
960 970 |
3 11 |
NK132S-6 NK160L-6 |
YH10/0.6 YH10/2.5 |
10 | 167 |
0.6 2.5 |
5 |
60 72 |
960 970 |
4 11 |
NK132M-6 NK160L-6 |
YH12/0.6 YH12/2.5 |
12 | 200 |
0.6 2.5 |
5 |
61 75 |
1440 1460 |
5.5 15 |
NK132S-4 NK160L-4 |
YH15/0.6 YH15/2.5 |
15 | 250 |
0.6 2.5 |
5 |
61 75 |
1440 1470 |
5.5 15 |
NK132S-4 NK160L-4 |
YH20/0.6 YH20/2.5 |
20 | 333 |
0.6 2.5 |
5 |
68 77 |
970 980 |
7.5 22 |
NK160M-6 NK200L2-6 |
YH25/0.6 YH25/2.5 |
25 | 420 |
0.6 2.5 |
5 |
69 77 |
970 980 |
11 30 |
NK160L-6 NK225M-6 |
YH30/0.6 YH30/2.5 |
30 | 500 |
0.6 2.5 |
5 |
70 78 |
970 980 |
11 37 |
NK160L-6 NK250M-6 |
YH40/0.6 YH40/2.5 |
40 | 660 |
0.6 2.5 |
5 |
72 78 |
980 980 |
15 45 |
NK180L-6 NK280S-6 |
