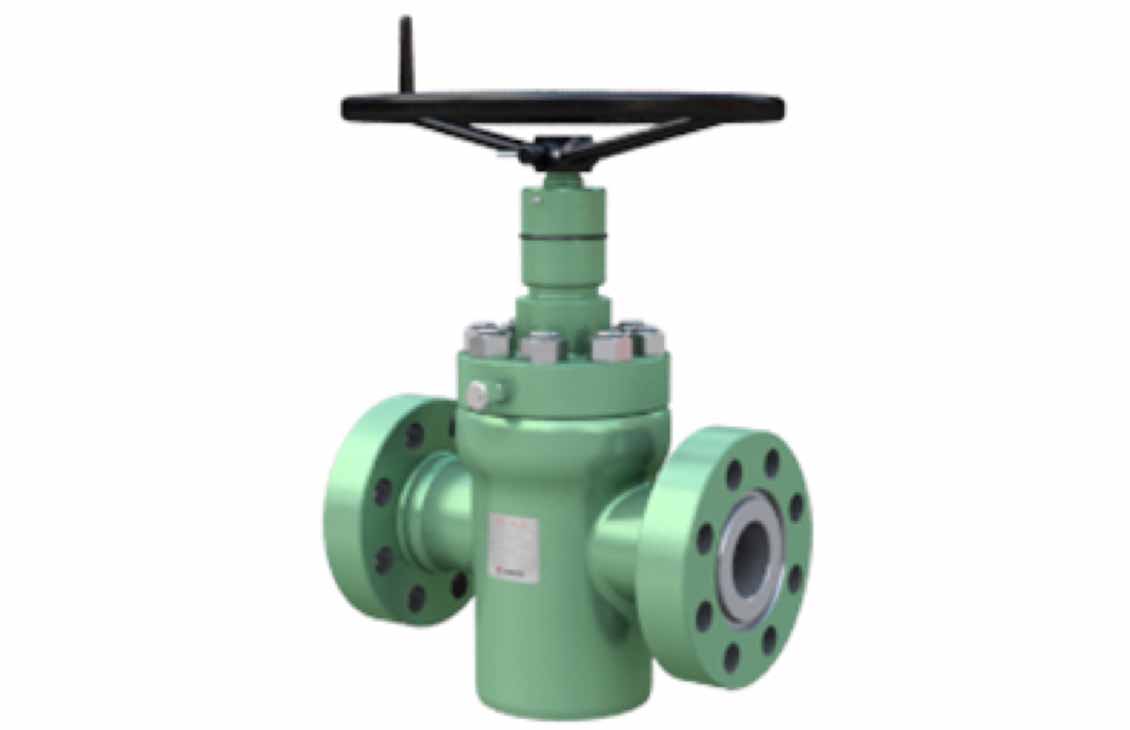

NCS 闸阀是 F 系列阀门的一部分,自 1958 年以来一直用于生产和钻井服务。NCS 的许多功能与我们原来的 F 型闸阀相同,例如
全冲孔和内冲孔和锻造结构
金属对金属密封
平板门
设计简洁。
在阀座密封和阀杆密封等其他领域,NCS 设计利用了我们在材料和密封设计方面的最新技术。
NICO NCS 闸阀被广泛认为是适用于严苛应用的优质阀门,额定压力从 2,000 到 20,000 psi,孔径从 1 13/16 到 11 英寸。NCS 阀门是我们满足关键要求的标准阀门,包括极端酸性和海底应用。此外,它还可以安装我们范围广泛的执行器。
金属对金属密封
通过简单的设计实现可靠性
双向密封
阀杆后座
非弹性、弹簧加载、压力激励的阀杆密封件,不需要纵向预载或精确间隔
创新座椅设计
具有多种功能的唇形密封件:
用作防止污染物和碎屑的附加屏障
保持闸板与阀座之间的接触,消除体腔间隙,同时保留平板闸板的下游密封功能
在极低的压差下增强密封完整性,在这种情况下,低轴承应力往往会限制金属对金属密封的有效性
API 6A、附录 F (PR-2) 和附录 I(II 类)的资格测试
可选扭矩倍增器
标称孔径,英寸 | 工作压力,psi [MPa] | ||||||
---|---|---|---|---|---|---|---|
2,000 [13.8] | 3,000 [20.7] | 5,000 [34.5] | 10,000 [69.0] | 15,000 [103.5] | 20,000 [138.0] | 30,000 [206.8] | |
1-13/16 | - | - | - | NCS阀 | NCS阀 | NCS阀 | NCS 和 NCS-R 阀 |
2-1/16 | FL 和 NCS 阀 | FL 和 NCS 阀 | FL 和 NCS 阀 | NCS阀 | NCS阀 | NCS阀 | - |
2-9/16 | FL 和 NCS 阀 | FL 和 NCS 阀 | FL 和 NCS 阀 | NCS阀 | NCS阀 | NCS阀 | NCS 和 NCS-R 阀 |
3-1/16 | - | - | - | NCS阀 | NCS阀 | NCS 和 NCS-R 阀 | - |
3-1/8 | FL 和 NCS 阀 | FL 和 NCS 阀 | FL 和 NCS 阀 | - | - | - | - |
4-1/16 | - | - | - | NCS阀 | NCS 和 NCS-R 阀 | NCS 和 NCS-R 阀 | - |
4-1/8 | FL 和 NCS 阀 | FL 和 NCS 阀 | FL 和 NCS 阀 | - | - | - | - |
5-1/8 | NCS阀 | NCS阀 | NCS阀 | NCS 和 NCS-R 阀 | NCS 和 NCS-R 阀 | - | - |
6-3/8 | NCS阀 | NCS阀 | NCS阀 | NCS 和 NCS-R 阀 | NCS 和 NCS-R 阀 | - | - |
7-1/16 | - | - | NCS阀 | NCS 和 NCS-R 阀 | NCS 和 NCS-R 阀 | - | - |
9 | - | - | NCS 和 NCS-R 阀 | NCS 和 NCS-R 阀 | NCS 和 NCS-R 阀 | - | - |
11 | - | - | NCS 和 NCS-R 阀 | - | - | - | - |
对于 FL、NCS 和 NCS-R 闸阀,此图表代表典型的阀门
API 材料等级 AA、BB、CC、DD、EE、FF 和 HH(FL 除外)
温度额定值 K、L、P、S、T、U 和 V
产品规格等级 1、2、3、3G 和 4。
如需其他设计,请联系我们。
