什么是双联阀?

什么是双联阀?

双相阀门是由双相钢制成的阀门。双相钢是一种具有两相冶金结构的不锈钢材料:奥氏体和铁素体,比例几乎相等。双相材料比标准钢具有更好的耐腐蚀性和更高的强度。因此,双联阀门相对于其他钢阀门来说非常坚固。考虑到双相钢的高熔点,该阀门具有较高的热阻,因此适用于锅炉和发电厂等高温应用。由于其高强度,双联阀制造商推荐该阀用于高压应用。它通过允许、节流和停止流体流动来运行。盘或球组件用于控制流体流动。该阀的操作方式为手动自动。

双联阀的类型

双联截止阀

这是最适合节流应用的阀门。该阀门的基本设计具有球形阀体。安装在阀门内部的圆盘有助于停止和调节流体流动。阀体由两半组成,由内部挡板隔开。这种设计使清洁和维修成为一项挑战。与所有其他阀门相比,该设计还会导致大量压力损失。双联阀门制造商有多种类型的阀门:Z型、斜型和角型。

双联截止阀

图:双联截止阀。

双联截止阀如何工作?

双联截止阀使用手轮或执行器向上或向下移动阀杆以分别打开或关闭流量。无论阀门使用手轮、电动还是气动执行机构,其工作原理都是相同的。当阀门操作者逆时针方向旋转手轮时,阀杆随阀盘向上移动而旋转。向上移动阀瓣为流体流过阀门留下空间。顺时针旋转手轮,阀杆和阀瓣向下移动。阀座和阀瓣形成紧密密封,防止任何流体流过阀门。

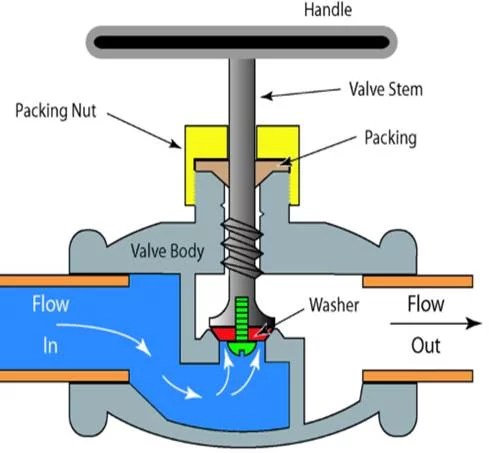

双联截止阀的工作原理

图:双联截止阀的工作原理。

双联截止阀的优点

  • 这些阀门具有出色的截止和节流功能。

  • 他们运作得更快。

  • 他们有紧密的封闭。

双联截止阀的缺点

  • 这些阀门很重。

  • 它们具有高流动阻力。

双联闸阀

该双联阀用于使用楔形或矩形闸门关闭流体流动。执行器或手轮通过称为阀杆/轴的组件控制闸门。该阀是工业系统中常用的隔离阀之一。它因其简单的机械结构而受到青睐,使维修更容易。该阀门有多种类型,包括双联刀闸阀、楔式闸阀、平行滑动闸阀、明杆闸阀、暗杆闸阀等。每种类型都有其首选的使用领域及其优点和缺点。

图:双联闸阀。

双联闸阀如何工作?

该阀门通过上下移动闸板来分别打开和关闭流体流动。当阀门操作者沿逆时针方向旋转手轮数次时,阀杆沿同一方向旋转。这种旋转在阀门浇口上产生线性向上运动。因此,闸门向上移动,使流动通道打开。当阀门操作员顺时针旋转手轮时,阀门浇口向下移动并与阀座形成紧密密封。在这种情况下,阀门关闭,没有流体流过。

图:双联闸阀的工作原理。

双联闸阀的优点

  • 这些阀门设计简单。

  • 它们很容易修复。

  • 完全打开时,它们具有低压降。

  • 它们是双向阀。

双联闸阀的缺点

  • 它们不适合节流。

  • 相对于其他阀门,它们容易产生噪音和振动。

双联蝶阀

这是阀门的特殊版本,通过将手轮旋转四分之一圈来打开和关闭流体流动。它是最容易操作的阀门之一。该阀使用圆盘来控制流体流量。双联阀制造商设计这种阀门时,阀瓣安装在流路的中心。这种设计使阀门简单且易于维修。由于使用少量材料和薄型设计,还使得阀门重量轻。该阀门有多种类型,包括旋转阀、凸耳式阀、同心阀、对夹阀和偏心阀。

双联蝶阀

图:双联蝶阀。

双联蝶阀如何工作?

当操作者逆时针方向旋转手柄或手轮90°时,阀盘旋转,使流体通道打开。圆盘通过称为杆或轴的部件连接到手轮。该轴将旋转力从手柄传递到圆盘。当操作员沿顺时针方向再转动手柄四分之一圈时,阀瓣旋转以与阀座形成紧密密封,从而关闭流体流动。当阀门操作者需要阀门调节流量时,将手柄稍微旋转小于90°的角度,允许部分流量通过阀门。双联阀制造商建议使用该阀在低压应用中进行节流。

图:双联蝶阀的工作原理。

双联蝶阀的优点

  • 这些阀门尺寸小,因此重量轻。

  • 它们适用于含有污泥和泥浆的流体。

  • 它们易于操作。

  • 它们易于安装、清洁和维修。

双联蝶阀的缺点

  • 阀瓣安装在流动区域上,这增加了流动阻力,从而增加了压力损失。

  • 在高压应用中很难实现出色的密封。

双联旋塞阀

这是使用圆锥形或圆柱形锥塞的阀门。旋塞在阀门内旋转以调节流量。该插头的中心有一个或多个通孔。当阀门打开时,流体流过这些孔。这种类型的阀门在高压应用中简单可靠。该阀门使用手轮、气动或电动执行器进行操作。双联阀制造商生产该类别下的各种类型的阀门,包括膨胀阀、非润滑阀、润滑阀和多通阀。

双联旋塞阀及其组件

图:双联旋塞阀及其组件。

双联旋塞阀如何工作?

该阀门只需将手轮转动四分之一圈即可操作。阀瓣通过阀杆与手轮连接。当手轮逆时针旋转整四分之一圈时,阀盘旋转90°。这种旋转迫使塞子通孔与连接到阀门的管道对齐,从而使流体流过。当手轮反向旋转另一整四分之一圈时,它会导致阀盘旋转并将塞孔与流动方向垂直对齐。在这种状态下,阀门关闭,因此没有流体流过,因为塞子和阀座配合形成紧密密封。

图:旋塞阀的工作原理。

双联旋塞阀的优点

  • 这些阀门是防泄漏的。

  • 它们具有适合高压应用的高强度。

  • 他们只需转动四分之一圈手轮即可打开/关闭。

  • 它们可以在管道系统上进行维修和清洁。

双联旋塞阀的缺点

  • 旋转插头时会产生高摩擦力。

  • 圆锥形和锥形增加了流动阻力和压降。

双联止回阀

这种特殊类型的双联阀会自动运行,以防止流体反向流动。与上述所有其他阀门不同,该阀门不需要手轮或执行器。它使用盘或球组件来打开或关闭流量。强烈建议在逆流可能导致流体污染的地方使用该阀门,例如供水、锅炉系统、食品和饮料以及药品。双联阀门制造商有多种类型的阀门,例如旋启式止回阀、弹簧止回阀、球式止回阀和升降脚阀等。

双联止回阀

图:双联止回阀。

双联止回阀如何工作?

该阀门不使用手轮或执行器操作。双联阀门制造商设计这种阀门,根据上游和下游之间的压力差来打开和关闭。当上游压力大于下游压力或泵工作时,流体压力作用在阀瓣上,迫使其打开。一旦打开,流体将继续流过阀门,直到泵停止或上游压力降低。一旦泵停止或上游压力降低到下游压力以下,流体就会尝试反转流动方向。然而,阀盘立即关闭并防止任何回流。

双联止回阀的工作原理

图:双联止回阀的工作原理。

双联止回阀的优点

  • 该阀门相对于闸阀和截止阀等其他阀门更便宜。

  • 它不需要手轮或执行器。

  • 它非常可靠。

  • 无逆流。

  • 流体流动阻力低。

双联止回阀的缺点

  • 它是一个单向阀。

  • 不适合脉动流。

双联阀的应用

双联阀由于与其他阀门相比具有许多优点,因此被用于许多工业应用。该阀门的典型应用包括:

  • 石油和天然气工业。

  • 纸张和纸浆制造。

  • 化学和石化应用。

  • 食品和饮料。

  • 制药工业。

  • 污水和废水处理。

  • 市政及生活水上运输。

  • 采矿应用。

  • 蒸汽发电厂。

  • 消防应用。

  • 海洋应用。

双联阀的优点

  • 这些阀门尺寸多样,因此适用于小流量和大流量。

  • 它们用途广泛,几乎已用于所有工业应用。

  • 它们具有优异的耐腐蚀性。

  • 它们非常坚固,适合高压和高温应用。

  • 双联阀具有抗磨粒磨损的特性。

  • 这些阀门非常耐用。

双联阀的缺点

  • 双相材料非常昂贵,因此阀门也是如此。

  • 它们很重。

双联阀故障排除

手轮/手柄操作困难

  • 阀杆损坏。修理或更换阀杆。

  • 阀杆上有污垢。清除污垢。

阀门未完全关闭

  • 阀座上有污垢。清除污垢。

  • 座位破旧。更换阀座。

  • 光盘已磨损。更换阀盘。

阀门内部有液体泄漏

  • 座椅损坏或磨损。更换阀座。

  • 光盘损坏或磨损。更换阀盘。

阀门与管道之间泄漏

  • 垫圈磨损。更换垫圈。

  • 高流量压力。将阀门更换为高额定阀门。应按照双联阀制造商推荐的流量和压力使用阀门。

阀门振动很大

  • 高流量。在推荐的流量和压力下使用阀门。

  • 阀门未完全打开。完全打开阀门。
