进口隔膜密封式远传压力变送器
一、进口隔膜密封式远传压力变送器产品概述
美国尼科NICO进口隔膜密封式远传压力变送器提供了一种可靠的测量方式，避免了被测介质与变送器的密封膜片直接接触，。隔膜密封或远程密封适用于腐蚀性、粘性或还原性介质和振动。密封隔膜主要用于防止管道中的介质直接进入差压变送器里的压力传感器组件中，它与变送器之间是靠注满流体的毛细管连接起来的。隔膜密封式压力变送器用来测量液体、气体和蒸汽的流量、液位、密度和差压，然后输出与测得的差压相对应的4～20mADC信号。也可与手操器相互进行通信，可进行远程设定及监控等。
二、进口隔膜密封式压力变送器工作原理
工作时，高、低压侧的隔离膜片上和灌充液将过程压力传递给中心的灌充液, 中心的灌充液将压力传递到δ—室传感器中 心的传感膜片上。传感膜片是一个张紧的弹性元件，其位移随所受差压而变化（对于GP表压变送器，大气压力如同施加在传感膜片的低压侧一样）。AP绝压变送 器，低压侧始终保持一个参考压力。传感膜片的最大位移量为0.004英寸（0.10毫米）。其位移量与压力成正比。测量膜片的两电容固定极板的被放大电路 线性地转换成4～20mA DC的二线制电流、电压或数字HART（高速可寻址远程发送器数据公路）输出信号。
三、进口隔膜密封式远传压力变送器主要特点
●测量对象：开口或密封容器的液位。
●液位测量精度0.25%。
●测量范围：6kPa~2000kPa。
●3-，4-英寸平膜片式或伸出式膜片。
●多种灌充液选择，可满足各种应用要求。
●阻尼可调。
●接液位材料：不锈钢、哈氏合金C-276和钽
四、进口隔膜密封式远传压力变送器操作条件
●远传密封压力变送器适用于高温流体，应与变送器隔离。
●化学密封压力传感器适用于被测液体对变送器有腐蚀作用。
●悬浮液体或高粘度介质
●被测介质因环境或工艺过程温度的变化而凝固或结晶。
●更换被测介质需对测量头进行严格净化
●测量头必须保持清洁卫生。
●密闭容器压力测量
五、进口隔膜密封式远传压力变送器技术指标
●通信线路条件
●电源电压：16.4～42VDC（16.4~30VDC）
●通信距离：2km（使用CEV电缆）
●负载电容：0.22µF以下
●负载电感：3.3mH以下
●与电源线的间距：15cm以上
●连接于接收电阻上的接收仪表的输入阻抗在2.4kHz时，为10kΩ以上。
●环境温度
●一般型隔膜密封式压力变送器：-40～85℃（-40～185?F）
●带数字式表头隔膜密封式压力变送器：-30～80℃（-22～176?F）
●工作压力（法兰的额定工作压力：2.7kPaabs或20mmHgabs）
●电源电压变动的影响：±0.005％/V（21.6～32VDC，350Ω）
●安装：变送器：2inch管道安装；隔膜密封件：法兰安装。
●安装法兰规格：ANSI规格的法兰与垫片接触的一面，进行锯齿形加工（根据ANSIB16.5）。
●防水结构：JISC0920防浸型（相当于IECIP67和NEMA4X）
●变送器材质：法兰：JISSUS14A；法兰螺栓：参阅“型号及规格代码表”
●隔膜密封件材质：毛细管：JISSUS316；保护管：JISSUS304；PVC屏蔽（PVC的#大使用温度：100℃）
●阻尼时间常数：放大器组件和带隔膜密封件的膜盒组建的时间常数相加值（放大器组建的时间常数：0.2～64秒，可分9段设定；当毛细管长3m，注入液的代码A时，在正常温度下取得值）。
六、进口隔膜密封式远传压力变送器应用领域
用于石油、海洋、水库、河流、化工、冶金、电力、科研等企事业单位，实现对流体压力的测量，并适用于各种场合全天候环境及各种腐蚀性流体。亦可高粘度液态沥青、糖蜜、糖浆、黑浆、纸浆、果葡糖浆、原油或腐蚀性液体的液位测量，或用于侵蚀性流体的压力测量：强酸和强碱的腐蚀如盐酸、硫酸、氨水、硝酸、NaOH等。
七、进口隔膜密封式远传压力变送器结构图
八、进口隔膜密封式远传压力变送器选型参数
| 进口隔膜密封式压力变送器 | |||
| EJA438W/EJA438N A膜盒 | EJA438W B膜盒 | EJA438N B膜盒 | |
| 测量范围 | -0.1~3MPa (-15~430psi) | -0.1~14MPa (-15~2000psi) | -0.1~7MPa (-15~1000psi) |
| 测量量程 | 0.06~3MPa (8.6~430psi) | 0.46~14MPa (66~2000psi) | 0.46~7MPa (66~1000psi) |
| 精度 | ±0.2% | ±0.2% | ±0.2% |
| 防护等级 | IP67，NEMA4X，和JISC0920防浸型 | ||
| 防爆规格 | FM，CENECECATEX，CSA，TIIS，IECEx | ||
| 输出信号 | 4~20mADC或FOUNDATION™现场总线或PROFIBUSPA两线制数字通信 | ||
| 电源 | BRAIN和HART:10.5~42VDC(本安型:10.5~30VDC) Fieldbus:9~32VDC(本安Entity模式9~24VDC，本安FISCO模式9~17.5VDC) | ||
| 环境温度 | -40~60℃(-40~140℉)(普通型) -30~60℃(-22~140℉)(内藏指示器) 环境温度必须在填充液工作温度范围内。 | ||
| 过程温度 | -50~300℃(-58~572℉) 环境温度必须在填充液工作温度范围内。 | ||
| 最大工作压力 | Z大测量值 工作压力必须在法兰额定压力范围内。 | ||
| 安装 | 变送器:2-inch管安装 隔膜密封:法兰安装 | ||
| 法兰尺寸 | 平法兰型:3-inch(80mm)，2-inch(50mm) 凸法兰型:4-inch(100mm)，3-inch(80mm) | ||
| 膜片材质 | SUS316L，哈氏合金C-276，钽材，钛材 | ||
| 法兰材质 | S25C，SUS304，SUS316 | ||
| 外壳 | 铝合金或SUS316不锈钢(可选) | ||
九、进口隔膜密封式远传压力变送器选型参数
| 型号 | 规格代码 | 说明 | |||
| NK-438W | 平膜片型隔膜密封式压力变送器 | ||||
| 输出信号 | E D | 4～20mA，HART协议数字通讯 4～20mA | |||
| 测量量程 （膜盒） | A B | 0.06～3Mpa 0.46～14Mpa | |||
| 接液部分材质 | 膜盒 | 管道 | 其它 | ||
| S | JISSUS316 | JISSUS316 | JISSUS316 | ||
| 法兰规格 | J1 J2 A1 A2 P1 P2 D2 D4 G2 G4 G6 | JIS10K JIS20K ANSI150 ANSI300 JPI150 JPI300 DINPN10/16 DINPN25/40 GBPN10/16（GB9115.9-88） GBPN25/40（GB9115.11-88） GBPN100（GB9115.14-88） | |||
| 隔膜凸出长度 （X2） | 2 4 6 | X2＝50mm X2＝100mm X2＝150mm | |||
| 法兰尺寸/材质 | G H J | 3-inch（80mm，DN80）/JISS25C 3-inch（80mm，DN80）/JISSUS304 3-inch（80mm，DN80）/JISSUS316 | |||
| 法兰螺栓材质 | A B | JISSCM435 JISSUS630 | |||
| 注入液 （通常为B） | 接液温度℃ | 环境温度℃ | |||
| A | 一般型（硅油） | -10～250 | -10～60 | ||
| B | 一般型（硅油） | -30～180 | -15～60 | ||
| 毛细管长度（m） | □□ | 规定的毛细管长度从1～5米，用□□表示（如2m） | |||
| 安装 | 9 | 水平配管连接，左边高压 | |||
| 电气接口 | 5 | G½内螺纹，2处接线口带盲塞 | |||
| 显示表头 | D E N | 数字表头 带范围设定开关的数字式显示表 （无表头） | |||
| 2－inch管安装托架 | D E N | JISSECC平托架 JISSECC平托架 无 | |||
| 附加选型代码 | |||||
十、进口隔膜密封式远传压力变送器选型参数
| Code | Mark | |||||||
| SH | SHSeriesPressuretransmitter/DPtransmitters | |||||||
| Code | Types | DP | GP | |||||
| DP | DifferentialPressure | * | ||||||
| GP | GaugePressure | * | ||||||
| Code | MeasuringRange | |||||||
| 4E | (0-6~40)Kpa | |||||||
| 5E | (0-40~200)Kpa | |||||||
| 6E | (0-0.16~1)Mpa | |||||||
| 7E | (0-0.4~2.5)Mpa | |||||||
| 8E | (0-1.6~8)Mpa | |||||||
| 9E | (0-4~20)Mpa | |||||||
| Code | Accuracy | |||||||
| 2 | 0.2% | |||||||
| 3 | 0.5% | |||||||
| Code | ExplosionProof | |||||||
| P | WithoutExplosionproof(Std.) | |||||||
| d | ExplosionproofExdIIBT4 | |||||||
| i | Intrinsicallysafeexplosion-proofExiaIICT6 | |||||||
| Code | Display | |||||||
| M5 | DigitalDisplay | |||||||
| Code | Output | |||||||
| E | (4-20mA) | |||||||
| S | (4-20mA)&Hart | |||||||
| R | MODBUS,RS485 | |||||||
| Code | Pressure/DPTransmitterMaterial | |||||||
| Flange/Connector | Drain/ventvalve | IsolationDiaphragm | FilledLiquid | |||||
| 22 | 316sst | 316sst | 316L | Siliconoil | ||||
| 23 | 316sst | 316sst | HastelloyC | Siliconoil | ||||
| 24 | 316sst | 316sst | Monel | Siliconoil | ||||
| 25 | 316sst | 316sst | Tantalum | Siliconoil | ||||
| x | others | |||||||
| Code | RemoteDiaphragmSeal(choosetype1+type2,suchas“1+FFW” | |||||||
| Type1 | Code | Type2 | ||||||
| 1 | SingleRemoteDiaphragmSeal | FFW | FlushFlangeseal | |||||
| 2 | DoubleRemoteDiaphragmSeals | EFW | ExtendedFlangeseal | |||||
| SCW | Sanitarytri-clampseal | |||||||
| Code | RemoteDiaphragmsealFillingoil*1 | |||||||
| N | Normalsiliconoil(-20~120℃) | |||||||
| F | HighTemp.siliconoil(15~315℃) | |||||||
| S | fluorocarbonoil(-45~205℃) | |||||||
| Code | Capillary(304SSTmaterial) | |||||||
| 15 | 1.5mlength | |||||||
| 30 | 3mlength | |||||||
| 45 | 4.5mlength | |||||||
| 60 | 6mlength | |||||||
| T | Special | |||||||
| Code | ContinuedwithDiaphragmsealsdetailedinformation(refertobelowcontent) | |||||||

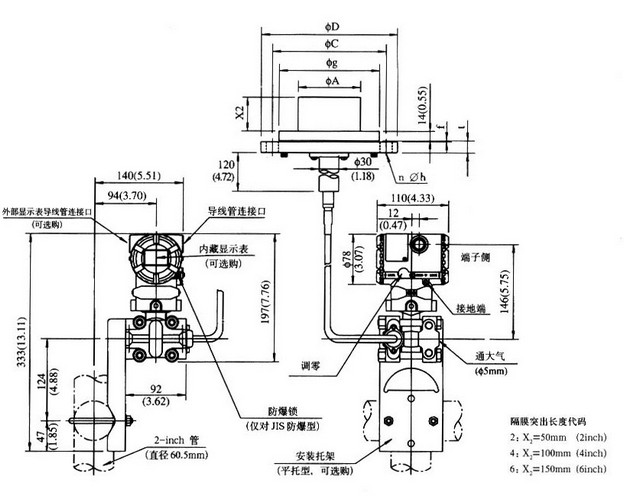

十、进口隔膜密封式远传压力变送器尺寸图
十一、进口隔膜密封式远传压力变送器法兰尺寸表：4－inch（100mm，DN100）
| 法兰规格 | ØD | ØC | Øg | Ød | t | f* | n | Øh |
| JIS10K | 210（8.72） | 175（6.89） | 155 （6.10） | 96 （3.78） | 18（0.71） | 0 | 8 | 19（0.75） |
| JIS20K | 225（8.86） | 185（7.28） | 24（0.94） | 0 | 8 | 23（0.91） | ||
| ANSI150 | 228.6（9.00） | 190.5（7.50） | 23.9（0.94） | 1.6（0.06） | 8 | 19.1（0.75） | ||
| ANSI300 | 254（10.00） | 200.2（7.88） | 31.8（1.25） | 1.6（0.06） | 8 | 22.4（0.88） | ||
| JPI150 | 229（9.02） | 190.5（7.50） | 24（0.94） | 1.6（0.06） | 8 | 19（0.75） | ||
| JPI300 | 254（10.00） | 200.2（7.88） | 32（1.26） | 1.6（0.06） | 8 | 22（0.87） | ||
| DINPN10/16 | 220（8.66） | 180（7.09） | 20（0.79） | 0 | 8 | 18（0.71） | ||
| DINPN25/40 | 235（9.25） | 190（7.48） | 24（0.94） | 0 | 8 | 22（0.87） | ||
| GBPN10/16 | 220（8.66） | 180（7.09） | 22（0.87） | 3（0.12） | 8 | 18（0.71） | ||
| GBPN25/40 | 235（9.25） | 190（7.48） | 26（1.02） | 3（0.12） | 8 | 22（0.87） | ||
| GBPN100 | 275（10.83） | 216（8.50） | 38.5（1.51） | 7（0.28） | 8 | 26（1.02） |
十二、进口隔膜密封式远传压力变送器法兰尺寸：3－inch（80mm，DN80）
| 法兰规格 | ØD | ØC | Øg | Ød | t | f* | n | Øh |
| JIS10K | 185（7.28） | 150（5.91） | 130 （5.12） | 71 （2.80） | 18（0.71） | 0 | 8 | 19（0.75） |
| JIS20K | 200（7.87） | 160（6.30） | 22（0.87） | 0 | 8 | 23（0.91） | ||
| ANSI150 | 190.5（7.5） | 152.4（6） | 23.9（0.94） | 1.6（0.06） | 4 | 19.1（0.75） | ||
| ANSI300 | 209.6（8.25） | 168.1（6.62） | 28.5（1.12） | 1.6（0.06） | 8 | 22.4（0.88） | ||
| JPI150 | 190（7.48） | 152.4（6） | 24（0.94） | 1.6（0.06） | 4 | 19（0.75） | ||
| JPI300 | 210（8.27） | 168.1（6.62） | 28.5（1.12） | 1.6（0.06） | 8 | 22（0.87） | ||
| DINPN10/16 | 200（7.88） | 160（6.30） | 20（0.79） | 0 | 8 | 18（0.71） | ||
| DINPN25/40 | 200（7.88） | 160（6.30） | 24（0.94） | 0 | 8 | 18（0.71） | ||
| GBPN10/16 | 200（7.88） | 160（6.30） | 20（0.79） | 3（0.12） | 8 | 18（0.71） | ||
| GBPN25/40 | 200（7.88） | 160（6.30） | 24（0.94） | 3（0.12） | 8 | 18（0.71） | ||
| GBPN100 | 210（8.27） | 168.5（6.63） | 32（1.10） | 7（0.28） | 8 | 18（0.71） |
注：如法兰材质是JIS S25C，f值为0。
