一、进口电容式压力变送器产品概述

美国尼科NICO进口电容式压力变送器是以大气压（或真空）为参考端测量的压强信号，只有一个端口和工艺管道连接。过程通过两侧或一侧的隔离膜片、灌充液传至＆室的中心测量膜片，中心膜片是一个张紧的弹性元件，它对于作用在其上的两侧压力差产生相应变形位移，其位移于差压成正比，大位移约0.1mm，这种位移在电容极板上形成差动电容，由电子线路把差动电容转换成二线制的4-20mADC信号输出。

二、进口电容式压力变送器工作原理

其工作原理是硅单晶材料在受到外力作用产生极微小应变时，其内部原子结构的电子能级状态会发生变化，从而导致其电阻率剧烈变化，这种物理效应称为压阻效应。利用压阻效应原理，采用集成工艺技术经过掺杂、扩散，沿单晶硅片上的特点晶向，制成应变电阻，构成惠斯通电桥，就制成了一个集力敏与力电转换检测于一体的扩散硅传感器。

当压力直接或间接的作用在测量硅片的表面，使膜片产生微小的形变，测量硅片形变的高精度电路将这个微小的形变变换成为与压力成正比的电压信号，经过温度压力补偿，然后采用专用芯片将这个电压信号转换为工业标准的4-20mA电流信号或者1-5V电压信号。

由于测量膜片检测电路采用集成电路，内部包含线性及温度补偿电路，所以可以做到高精度和高稳定性，方便各种复杂的工业环境现场使用。

三、进口电容式压力变送器产品特点

1、准确度高；

2、稳定性好；

3、二线制（特殊可用四线制）

4、固体元件，接插式印刷线路板；

5、小型、重量轻、坚固抗震；

6、量程、零点外部连续可调；

7、正迁移可达500%，负迁移可达600%；

8、阻尼可调；

9、单向过载保护特性好；

10、无机械可可动部件，维修工作量少；

11、全系列统一结构，零部件互换性强；

12、接触介质的膜片材料可选择；（316L、TAN、HAS-C、MONEL等耐腐蚀材料）

13、防爆结构，全天候使用；

14、智能HART现场总线。

四、进口电容式压力变送器产品功能参数

1、使用对象：液体，气体，蒸汽

2、测量范围：0~0.1kPa至0~40MPa

3、输出信号：4~20Madc（特殊可为四线制220VAC供电，0~10Madc输出）

4、供电电源：12~45VDC,一般为24VDC

5、负载特性:与供电电源有关，在某一电源电压时带负载能力见上图(负载特性)，负载阻抗RL与电源电压VS关系式为:RL≤50(Vs-12)

6、指示表:指针式线性指示0～等分刻度或LCD液晶式、LED数码管显示。

7、防爆:a.隔爆型dIIBT4

b.本质安全型iaIICT6

8、量程和零点:外部连续可调

9、正负迁移:零点经过正迁移或负迁移后，量程、测量范围的上限值和下限值的值，均不能超过测量范围上限的。（智能型:量程比15:1）

大正迁移量为小调校量程的500%;大负迁移量为小调校量程的600%。

10、温度范围:放大器工作温度范围:-29～＋93℃(LT型为:-25～＋70℃)

灌充硅油的测量元件:-40～＋104℃

法兰式变送器灌充高温硅油时:-20～＋315℃，

普通硅油:-40～＋149℃

11、静压:1、4、10、25、32MPa

12、湿度:相对湿度为0～

13、容积吸取量:＜0.16cm3

14、阻尼(阶跃响应):充硅油时，一般在0.2s到1.67s之间连续可调技术数据(不带迁移，在标准工作条件下，充硅油，316不锈钢隔离膜片)

15、准确度:±0.5%，±0.25%，±0.1%(智能型)

16、死区:无(≤0.1%)

17、稳定性:六个月内不超过大量程的基本误差值

18、振动影响:在任意轴向上，振动频率为200Hz时，误差为测量范围上限的±0.05%/g

19、电源影响:小于输出量程的0.005%/V

20、负载影响:电源如果稳定，则负载没有影响

21、隔离膜片:316不锈钢，哈氏合金C-276，蒙乃尔合金或钽

22、排气/排液阀:316不锈钢，哈氏合金C，蒙乃尔合金

23、法兰和接头:316不锈钢，哈氏合金C或蒙乃尔合金

24、接触介质“O”形环:橡胶，氟橡胶

25、灌充液:硅油或惰性油

26、螺栓:316L不锈钢

27、电子壳体材料:低铜铝合金

28、引压连接件:法兰、NPTl/4，中心距54mm;接头NPTl/2或M20×l.5阳螺纹球锥面密封，带接头时中心距50.8、54、57.2mm(NPT锥管螺纹符合GB/T12716-91)

29、信号线连接孔:Gl/2"

30、重量:2.4kg(3851标准型)、3.5kg(1851标准型)。

五、进口电容式压力变送器技术指标

(在无迁移、316不锈钢隔离膜片及其他标准测试条件下。)

精度：±0.1%，±0.075%；

稳定性:.大量程范围的±0.2%/12个月；

温度影响：包括零点和量程的温度误差为.大量程的±0.2%/20℃；

电源影响：小于输出量程的0.005%／V；

振动影响：在任意轴向上，频率为200Hz，误差为.大量程范围的±0.05%／g；

负载影响：只要输入变送器的电压高于12V，在负载工作区内无负载影响；

安装位置影响：.大可产生不大于0.10kPa的零位误差，可通过校正消除这个误差，对量程无影响；测量本体相对法兰转动无影响。

六、进口电容式压力变送器应用领域

电容式压力型变送器是工业过程控制中.为常用的一种检测仪表，其广泛应用于各种自控系统，如航空航天、军工、石化、化工、油井、电力、船舶、建材、管道等众多行业。一般用在液体、气体或蒸汽的压力或..压力的测量，介质温度不太高，腐蚀性不强，粘稠度不高，不容易结晶等环境。

七、进口电容式压力变送器选型参数

八、进口电容式压力变送器选型注意

用户在选型前明确被测介质的温度，腐蚀性，测量范围，是否防爆，是否需要禁油处理，对于介质容易结晶或粘稠需要膜盒法兰连接等。

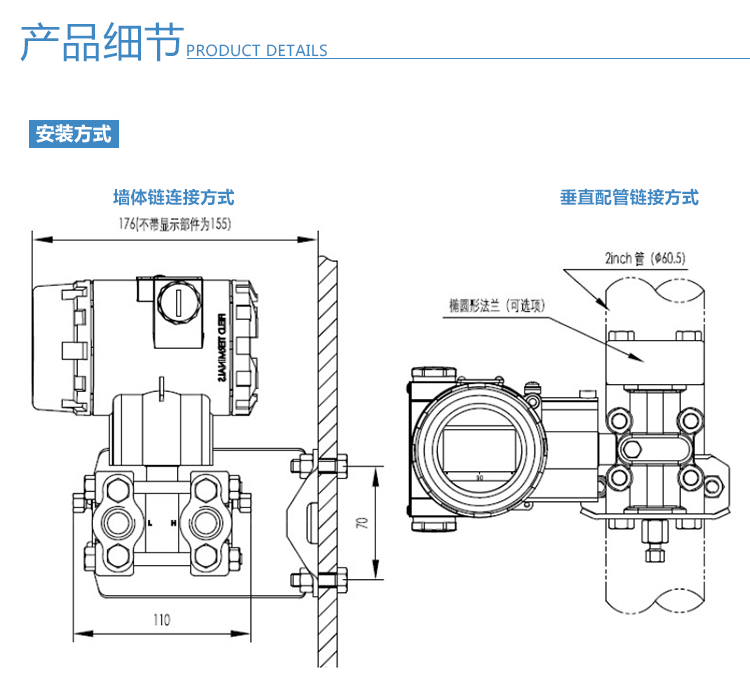

九、进口电容式压力变送器连接方式

十、进口电容式压力变送器水平配管

十一、进口电容式压力变送器电器连接
