一、进口无线压力变送器产品概述

美国尼科NICO进口无线压力变送器采用扩散硅压力传感器，基于LORA无线传输的压力变送器，无线压力变送器系统分为仪表终端变送器和采集终端，采集终端可实时显示压力，且通过USB接口把信号传输到显示端。该产品采用工业型防爆壳体，在传感器处理方面，采用隔膜式扩散硅芯体，进行多点温度补偿，实现稳定的数据采集，保证数据的可靠性、准确性。无线压力变送器是一款集电池供电、超低功耗、无线通信、压力检测于一体的消防末端监测压力仪表。基于NB-IoT/2G/4G公网的广泛覆盖，结合Web大数据平台的应用，本产品可实现广域范围内压力点的在线监测，专用于消防末端压力监测。

二、进口无线压力变送器主要特点

●管道压力测试，已广泛应用于全国各大油气田及其它工业压力测试领域；

●防爆设计：隔爆铝壳，电路板系统本质安全；

●防护等级：IP67，全密封防水设计；

●Zigbee通讯，网络中以协调器或路由器可对其配置、测试；

●4位半LCD显示：压力数据、电池电压；

●LED指示：复位指示、配置模式指示、入网指示、数据采集指示；

●安装方向可调：通过活接或转接头接入现场管道阀门，可调节方向。

●带本地LCD数字显示变头：零点、量程调试方便；反向极性保护及限流保护；抗雷击、抗冲击；本质安全防爆；体积小、外形美观、性价比高；高精度、高稳定性、高可靠性。

三、进口无线压力变送器产品优势

●多频段，无线网络

多频段，NB-IoT/2G/4G全网通无线网络

●微功耗设计，电池供电

超低功耗，一体式高能锂电，使用寿命2年以上

●在线监测

PC端和移动端数据应用，实时/历史/告警数据查询

●信息化管理

基于GIS管理系统，位置分布，设备状态等信息清晰可见

●一体式结构

结构小巧，一体式设计，方便现场安装

●表头旋转安装

表头支持330°旋转，方便现场安装

●异常告警

管网过压欠压/电量低异常告警

●微信告警推送

管理人员绑定，微信推送异常告警

●远程配置

采集频次/发送频次/告警上下限等参量远程配置

●呼吸灯提醒

设备状态/异常情况，呼吸灯状态提醒

●第三方数据应用

开放数据库、通信协议，提供接口解析文件

四、进口无线压力变送器技术指标

●环境温度：－40℃≤Tamb≤＋65℃；

●大气压力：80KPa～110kPa；

●湿度，5%RH～95%RH

●供电:3.6V电池供电

●精度等级：0.5

●测量原理：压阻式

●输出信号：ZIGBEE

●防护等级：IP67

●表壳材质：铸铝

●接触介质材质：316LSS,304

●过程连接：1/2″NPT(M) ，M20*1.5,R1/2

●量程： 0～ 110 Mpa(量程可选)

●重量：1kg

●压力变送器外形尺寸：高210×宽116×深137

●F8913模块出厂默认井名：123456   网络ID：58418  默认物理信道：13

●XBEE模块出厂默认网络ID：21  默认通信信道：19 默认加密使能：0

●防爆认证参数

●防爆证号：CE18.2230X

●防爆标志：Ex ib ⅡC T4 Gb

●额定电压：3.6V±1%       额定电流：50mA            额定功率：0.18W

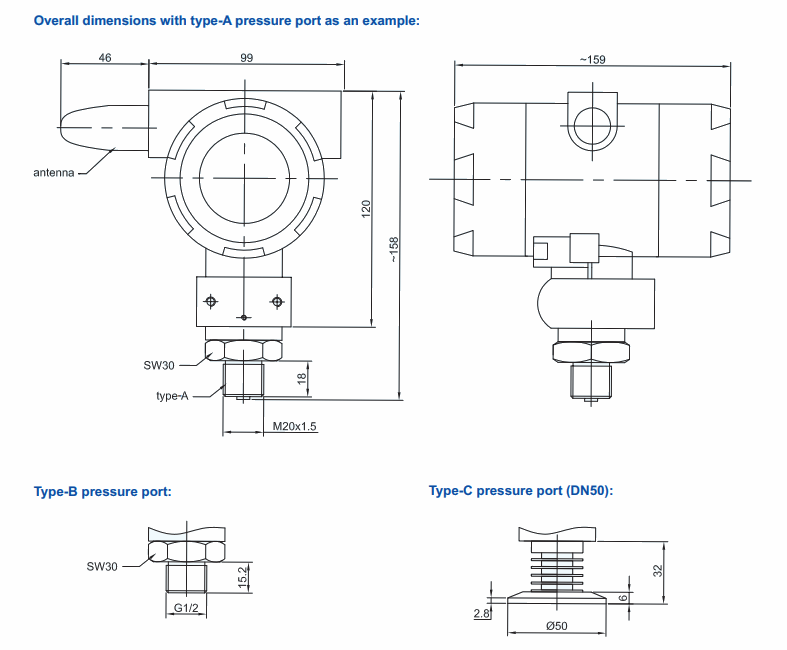

五、进口无线压力变送器结构图

六、进口无线压力变送器性能参数

七、进口无线压力变送器使用说明

1.所有变送器经过数字化校准，不同的变送器间具备完全的一致性和互换性；

2.在运输途中，所有的变送器电池是处于断开状态，在现场安装压力变送器，需要旋开表头后盖，将电池接入。要注意旋紧护套，防止漏水；

3.管道上安装压力变送器，先将管道上的准备安装压力变送器的阀门（针型阀或闸阀）关闭，然后有2种安装方式：

（1）.将变送器直接旋入阀门的上端口；

（2）将活接或转接头旋入阀门的上端口，再将变送器旋入活接或转接头的上端口，此种安装方式以增加活接或转接头来调节方向。安装完毕，开启针型阀阀门确认无渗漏现象，即安装合格；

4.温度变送器长期不使用的情况下，请将后盖打开，将电池断电；

5.具体安装调试等详见产品操作手册。

八、进口无线压力变送器注意事项

1.本产品使用的电池型号经防爆检验认证，电池型号为ER34615H；更换电池时，禁止使用其他型号电池。

2.产品天线外壳为塑料材质，有潜在静电电荷危险！使用中应避免摩擦！清洁时请用湿布擦拭。
