进口立式潜水泵

一、进口立式潜水泵产品概述

进口立式潜水泵是机泵直联一体的井用潜水电泵，直接潜入水中运行。结构细长。单级或多级上泵式充水湿式三相异步电动机潜水电泵。是专门为农用排灌、喷灌，工业及民用建筑的排水系统研制，适用于池塘、养鱼池，水塔、深井提水及高楼送水，喷泉。

二、进口立式潜水泵选型参数

公称通径：25～500mm

流量范围：8-2650m³/h

扬程范围：7～36m

功率范围：2.2-30kw

转速范围：740-2900r/min

温度范围：-20℃～120℃

工作压力：≤1.6Mpa

泵体材质：WCB、304、316

三、进口立式潜水泵产品应用范围

适用于抽取地下水、水库、水渠、河流、矿井等。提水工程，主要用于高原山区的人畜用水、农田灌溉、亦可供城市、工、铁路、矿山、工地供排水使用。

进口立式潜水泵产品产品特点

1、电机、水泵一体，潜入水中运行，结构简单，节能高效，安全可靠。

2、造型美观、重量轻、噪音小、无污染，对安放环境适应性强，大幅节省工程造价，不影响建筑、自然景观。

3、安装、使用、维护方便简单，占地面积小。

四、进口立式潜水泵使用条件

1、电源为50Hz，380V三相交流电或（单相220V）。

2、电泵完全浸入水中运行，潜入深度不小于0.5m，不超过5m。

3、环境水温度应不高于40摄氏度。

4、水源为无腐蚀性清水，含砂量不大于0.1%，PH值为6.5～8.5。立式安装，井筒正直，井管无错位。

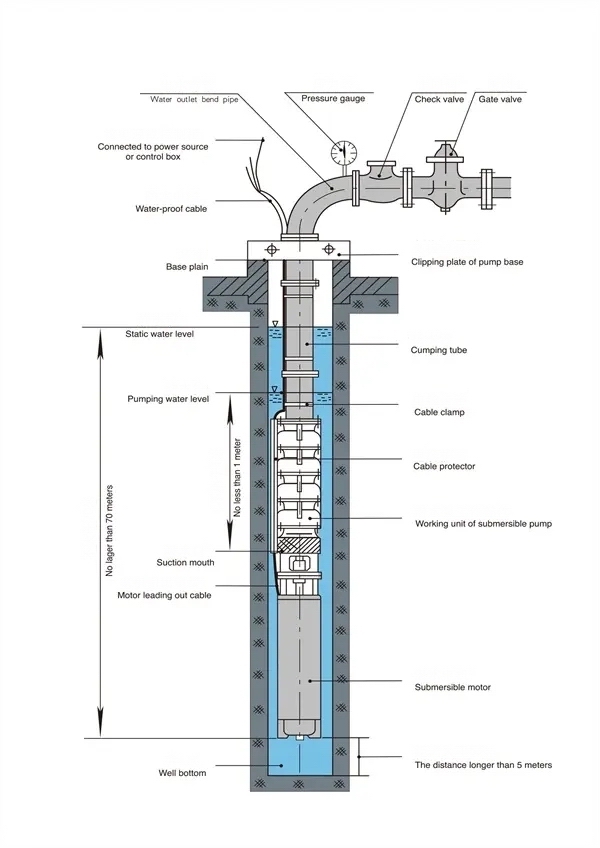

五、进口立式潜水泵结构图

六、进口立式潜水泵性能参数

号 50Hz	电机功率		三相电流	单相电流			Q	流量								出水口径	适用井径
			三相电流	单相电流			m3/h	0	0.6	1.2	2	2.4	3	3.6	4.2
			380V	220V			l/min	0	10	20	33	40	50	60	70
	HP	Kw	A	A	μF	VC	H m	扬程
4BX2-6	0.5	0.37	1.8	3.6	15	450		37	33	30	26	24	20	13	2	30mm 1"1/4G	100 mm
4BX2-9	0.5	0.37	1.8	3.6	15	450		56	50	45	40	36	30	19	4
4BX2-13	0.75	0.55	2	4.8	20	450		81	72	65	53	52	43	27	5
4BX2-18	1	0.75	2.5	6.3	30	450		112	99	90	80	72	59	38	7
4BX2-23	1.5	1.1	3.4	8.6	40	450		143	127	115	103	92	76	48	9
4BX2-28	2	1.5	4.4	10	50	450		174	154	140	125	112	92	59	11
4BX2-33	2	1.5	4.4	10	50	450		205	182	165	148	132	109	69	13
4BX2-40	3	2.2	6.2	14	60	450		248	220	198	179	160	132	84	16
4BX2-48	3	2.2	6.2	14	60	450		298	264	240	215	192	158	101	19
4BX2-55	4	3	8.3	-	-	-		336	303	275	247	220	182	116	22

七、进口立式潜水泵性能参数

型号 50Hz	电机功率		三相电流	单相电流			Q	流量								出水口径	适用井径
			三相电流	单相电流			m3/h	0	1.2	2.4	3	3.6	4.2	4.8	6
			380V	220V			l/min	0	20	40	50	60	70	80	100
	HP	Kw	A	A	μF	VC	H m	扬程
4BX3-5	0.5	0.37	1.8	3.6	15	450		31	27	25	22	19	17	11	-	30mm 1"1/4G	100 mm
4BX3-6	0.5	0.37	1.8	3.6	15	450		37	33	29	26	23	19	13	4
4BX3-9	0.75	0.55	2	4.8	20	450		56	50	43	40	35	28	19	7
4BX3-12	1	0.75	2.5	6.3	30	450		74	66	58	53	46	37	26	9
4BX3-15	1.5	1.1	3.4	8.6	40	450		93	83	72	66	57	47	32	11
4BX3-18	1.5	1.1	3.4	8.6	40	450		112	99	86	79	69	56	39	13
4BX3-22	2	1.5	4.4	10	50	450		136	121	106	97	84	68	47	16
4BX3-25	2	1.5	4.4	10	50	450		155	138	120	110	96	78	54	18
4BX3-32	3	2.2	6.2	14	60	450		198	176	154	141	123	99	68	23
4BX3-39	4	3	8.3	-	-	-		242	215	187	172	149	121	83	29
4BX3-44	4	3	8.3	-	-	-		272	242	211	194	169	136	94	32

八、进口立式潜水泵性能参数

型号 50Hz	电机功率		三相电流	单相电流			Q	流量							出水口径	适用井径
			三相电流	单相电流			m3/h	0	2.4	3.6	5	5.4	6	6.6
			380V	220V			l/min	0	40	60	83	90	100	110
	HP	Kw	A	A	μF	VC	H m	扬程
4BX5-4	0.5	0.37	1.8	3.6	15	450		25	21	20	16	15	12	8	40mm 1"1/2G	100 mm
4BX5-6	0.75	0.55	2	4.8	20	450		38	32	30	25	23	18	13
4BX5-8	1	0.75	2.5	6.3	30	450		50	43	40	33	30	24	17
4BX5-12	1.5	1.1	3.4	8.6	40	450		76	64	60	51	46	37	25
4BX5-17	2	1.5	4.4	10	50	450		107	90	84	72	65	52	36
4BX5-22	3	2.2	6.2	14	60	450		139	117	109	94	84	67	46
4BX5-25	3	2.2	6.2	14	60	450		158	133	124	107	95	76	53
4BX5-33	4	3	8.3	-	-	-		208	176	164	141	125	101	69
4BX5-38	5.5	4	10.3	-	-	-		239	202	188	162	144	116	80
4BX5-40	5.5	4	10.3	-	-	-		252	213	198	171	152	122	84
4BX5-44	5.5	4	10.3	-	-	-		277	234	218	188	167	134	92
4BX5-52	7.5	5.5	14	-	-	-		328	277	258	223	198	159	109

九、进口立式潜水泵性能参数

型号 50Hz	电机功率		三相电流	单相电流			Q	流量							出水口径	适用井径
			三相电流	单相电流			m3/h	0	3.6	4.8	6	8	10	12
			380V	220V			l/min	0	60	80	110	133	166	200
	HP	Kw	A	A	μF	VC	H m	扬程
4BX8-1	0.75	0.55	2	4.8	20	450		9	8	7	6	4	3	2	50mm 2"G	100 mm
4BX8-2	0.75	0.55	2	4.8	20	450		14	13	12	10	8	8	4
4BX8-3	1	0.75	2.5	6.3	30	450		19	18	17	15	13	11	6
4BX8-4	1	0.75	2.5	6.3	30	450		25	24	22	20	18	14	8
4BX8-5	1	0.75	2.5	6.3	30	450		31	28	27	25	22	17	10
4BX8-7	1.5	1.1	3.4	8.6	40	450		43	39	37	35	30	23	13
4BX8-10	2	1.5	4.4	10	50	450		62	56	53	50	43	33	19
4BX8-12	3	2.2	6.2	14	60	450		74	67	64	60	52	40	23
4BX8-14	3	2.2	6.2	14	60	450		87	78	74	70	60	46	27
4BX8-18	4	3	8.3	-	-	-		112	101	95	89	77	59	34
4BX8-21	5.5	4	10.3	-	-	-		130	118	111	104	90	69	40
4BX8-24	5.5	4	10.3	-	-	-		149	134	127	119	103	79	46
4BX8-30	7.5	5.5	14	-	-	-		186	168	159	148	129	99	57
4BX8-35	7.5	5.5	14	-	-	-		217	196	186	172	151	116	67
4BX8-40	10	7.5	18.5	-	-	-		248	224	212	197	172	132	76
4BX8-44	10	7.5	18.5	-	-	-		273	246	233	217	189	145	84

十、进口立式潜水泵性能参数

型号 50Hz	电机功率		三相电流	单相电流			Q	流量								出水口径	适用井径
			三相电流	单相电流			m3/h	0	3	6	9	12	14	18	21
			380V	220V			l/min	0	50	100	150	200	233	300	350
	HP	Kw	A	A	μF	VC	H m	扬程
4BX14-1	0.75	0.55	2	4.8	20	450		8	7	6	5	3.5	1.5	-	-	50mm 2"G	100 mm
4BX14-2	1	0.75	2.5	6.3	30	450		11	10	8	7	6	4	-	-
4BX14-3	1	0.75	2.5	6.3	30	450		16	15	13	12	11	9	4	-
4BX14-4	1.5	1.1	3.4	8.6	40	450		21	20	18	17	16	14	9	2
4BX14-5	2	1.5	4.4	10	50	450		34	32	30	28	25	22	14	4
4BX14-7	3	2.2	6.2	14	60	450		48	44	42	39	34	30	19	6
4BX14-10	4	3	8.3	-	-	-		68	63	60	55	49	42	27	8
4BX14-13	5.5	4	10.3	-	-	-		88	82	77	72	64	53	35	11
4BX14-15	7.5	5.5	14	-	-	-		102	95	89	83	74	61	41	13
4BX14-18	7.5	5.5	14	-	-	-		122	114	107	99	88	73	49	15
4BX14-21	10	7.5	18.5	-	-	-		143	133	125	116	103	85	57	17
4BX14-25	10	7.5	18.5	-	-	-		170	158	149	138	123	101	68	21

十一、进口立式潜水泵性能参数

型号 50Hz	电机功率		三相电流 380v	Q	流量								出水口径 (mm)	适用井径 (mm)
				m3/h	0	3	6	9	12	15	18	21
				l/min	0	50	100	150	200	250	300	350
	HP	Kw	A	H m	扬程
6BX17-9	7.5	5.5	13		97	96	94	90	85	76	63	45	G3"	100
6BX17-12	10	7.5	17		130	128	126	120	113	102	84	60
6BX17-15	12.5	9.2	21		162	160	157	150	141	127	105	75
6BX17-18	15	11	24		195	192	188	180	170	152	126	90
6BX17-21	17.5	13	28		227	224	220	210	198	178	147	105
6BX17-24	20	15	32		260	256	251	241	226	203	168	120
6BX17-30	25	18.5	40		324	320	314	301	283	254	210	150
6BX17-36	30	22	46		389	384	377	361	339	305	252	180
6BX17-43	35	26	54		465	459	150	431	405	364	301	215

十二、进口立式潜水泵性能参数

型号 50Hz	电机功率		三相电流 380v	Q	流量										出水口径 (mm)	适用井径 (mm)
				m3/h	0	6	12	18	24	28	30	36	42	48
				l/min	0	100	200	300	400	467	500	600	700	800
	HP	Kw	A	H m	扬程
6BX30-5	7.5	5.5	13		57	55	52	49	45	42	39	31	22	10	G3"	100
6BX30-7	10	7.5	17		80	77	72	68	63	59	55	43	31	13
6BX30-9	12.5	9.2	21		103	99	93	87	81	76	70	56	40	17
6BX30-12	15	11	24		137	132	124	116	108	101	94	74	53	23
6BX30-14	18	13	28		160	154	144	136	126	122	109	87	62	27
6BX30-16	20	15	32		182	176	165	155	144	136	125	99	70	30
6BX30-19	25	18.5	40		217	209	196	184	171	160	148	118	84	36
6BX30-23	30	22	46		262	253	237	223	207	189	179	143	101	44
6BX30-28	35	26	54		319	308	288	271	252	232	218	174	123	53

十三、进口立式潜水泵性能参数

型号 50Hz	电机功率		三相电流 380v	Q	流量												出水口径 (mm)	适用井径 (mm)
				m3/h	0	6	12	18	24	30	36	42	48	54	60	66
				l/min	0	100	200	300	400	500	600	700	800	900	1000	1100
	HP	Kw	A	H m	扬程
6BX46-4	10	7.5	17		50	49.5	49	47	44	40	37	34	30	23	17	9	G3"	100
6BX46-5	10	7.5	17		63	62	61	59	55	50	46	43	37	29	22	12
6BX46-6	12.5	9.2	21		75	74	73	71	65	60	55	51	44	35	26	14
6BX46-7	15	11	24		88	87	85	83	76	70	64	60	52	41	30	16
6BX46-8	18	13	28		100	99	98	94	87	80	74	68	59	46	34	18
6BX46-10	20	15	32		125	124	122	118	109	100	92	85	74	58	43	23
6BX46-12	25	18.5	40		150	149	146	142	131	120	110	102	89	70	52	28
6BX46-14	30	22	46		175	174	171	165	153	140	129	119	104	81	60	32
6BX46-16	35	26	54		200	198	195	189	174	160	147	136	118	93	69	37
6BX46-18	40	30	62		225	223	220	212	196	180	170	163	150	140	97	41

十四、进口立式潜水泵性能参数

型号 50Hz	电机功率		三相电流 380v	Q	流量													出水口径 (mm)	适用井径 (mm)
				m3/h	0	6	12	18	24	30	36	42	48	54	60	66	72
				l/min	0	100	200	300	400	500	600	700	800	900	1000	1100	1200
	HP	Kw	A	H m	扬程
6BX60-4	10	7.5	17		57	55	54	52	50	48	45	42	41	39	36	30	24	G3"	100
6BX60-5	12.5	9.2	21		71	69	67	66	63	60	57	53	51	49	45	38	31
6BX60-6	15	11	24		85	82	80	78	75	71	68	63	62	59	83	46	37
6BX60-7	18	13	28		99	96	94	62	88	83	79	74	72	69	62	53	43
6BX60-8	20	15	32		112	109	107	105	100	95	90	84	82	78	71	61	49
6BX60-10	25	18.5	40		141	137	134	131	125	119	113	105	103	98	89	76	61
6BX60-12	30	22	46		169	164	161	157	150	143	136	126	123	118	107	91	73
6BX60-14	35	26	54		197	192	188	183	175	167	158	147	143	137	125	106	85
6BX60-16	40	30	62		226	219	214	210	200	190	181	168	164	157	142	122	98

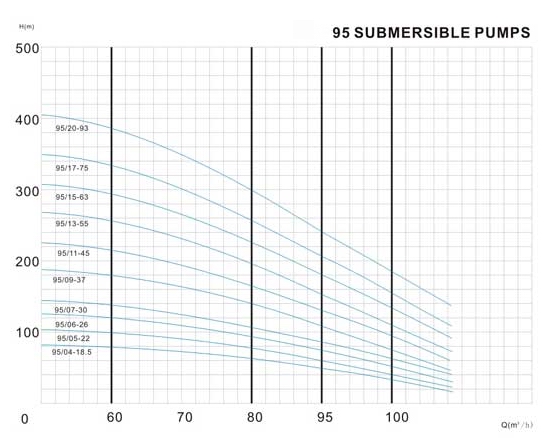

十五、进口立式潜水泵曲线图

十六、进口立式潜水泵配件

进水节、出水节、叶轮、导流壳、联轴器、出水接头、泵头、上轴承座、上轴承、下轴承、机械密封、电缆、电机筒、电机

十七、进口立式潜水泵运行中的故障及排除方法

不上水或出水不定

1、动水位低于泵吸入口——增加输水管，若还不出水并超过水泵使用扬程范围建议换泵。

2、输水管漏水严重，或水管脱开——更换水管或另行装好输水管。

3、转子和轴松动——更换转子。

4、部分叶轮松动——重新装配叶轮。

5、电机反转——调换电源接头。

6、管路堵塞——清除堵物。

水泵流量降低

1、密封环严重磨损——更换密封环。

2、滤水网导流壳叶轮流道被堵塞——清除堵物。

3、电压、频率较低——停机待电压值达到规定值后再启动。

4、动水位下降超过水泵额定扬程——更换高扬程泵。

机组剧烈震动或电流过大电表指针摆动：

1、泵轴或电机轴弯曲——修理或更换泵轴或电机轴。

2、泵轴电机轴和轴承之间磨损过大——更换轴承。

3、止推轴承磨损或损坏——更换止推轴承。

4、推力盘紧固螺帽损坏——上好螺帽或修好轴头。

5、推力盘破裂——更换好的推力盘。

6、电机转子扫膛——找出原因进行修理。

7、叶轮转子不平衡或转子断条——做好动平衡，更换转子。

8、联接螺栓松动——上好螺栓。

9、水泵低扬程大流量电机超载——加闸阀控制流量在工况点运行。

10、水泵涌水量不够间歇出水——加闸阀控制出水量。

电机不能起动并有嗡嗡声

1、断相（线路或起动设备）——检修线路或启动设备。

2、电压过低——调整电压。

3、轴承抱住——修正好轴承。

4、叶轮与密封之间锈死等——撬动水泵旋转或拆下水泵重装一次。

5、泵内有异物凯斯叶轮不能转——取出异物。

绝缘电阻过低绕组烧毁

1、接头进水——修好接头。

2、绕组破坏——包扎好或更换绕组。

3、电缆破裂——包扎好电缆。

4、电机内缺水——电机内保证灌满清水。

5、缺相运转——检查好线路和设备保证正常运转。

6、长时间超载动转——降低负荷使电机电流不超过铭牌规定值。

7、电机埋入泥浆中——按安装要求安装电泵。
