进口内装式潜水泵

进口内装式潜水泵

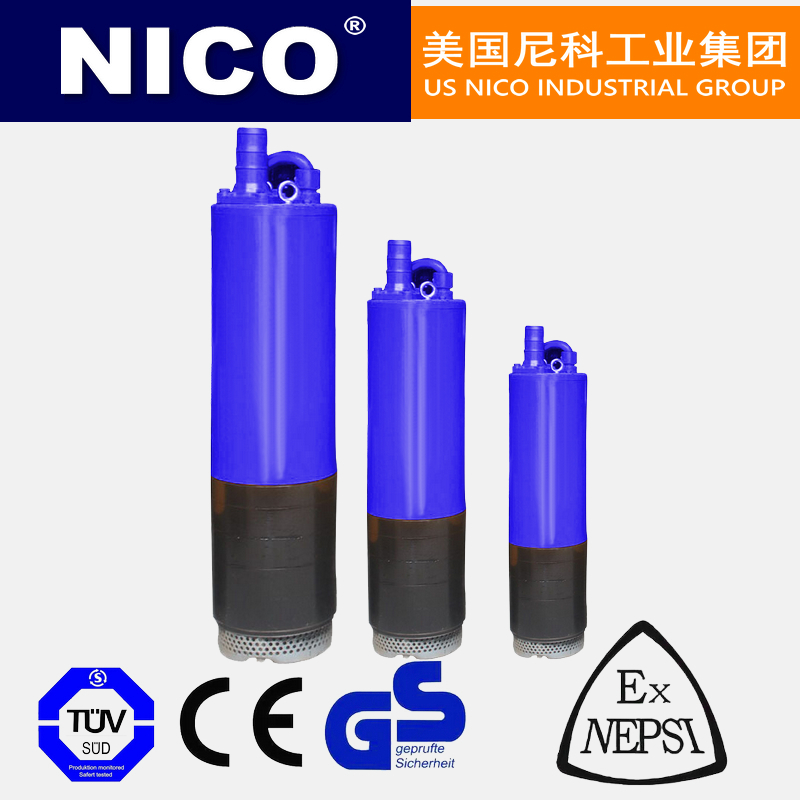

一、进口内装式潜水泵产品概述

进口内装式潜水泵(以下简称电泵),电泵由水泵、密封、电动机、冷却水套组成,电动机位于电泵上部,为三相异步电动机结构;水泵位于电泵下部,为多级离心式叶轮径向导叶结构,具有扬程高外形小的特点,水泵与电机之间采用两道独立的机械密封,各固定止口密封处采用“O”形耐油橡胶密封圈作静密封,电动机外套有钢制冷却水套,电泵工作时,水流从水套和电动机之间空隙通过,对电动机和轴承有良好的冷却作用,因此电泵上部可以露出水面工作。电泵转轴经镀硬铬处理,不易磨损、腐蚀,且便于叶轮的维修拆卸。

二、进口内装式潜水泵选型参数

公称通径:25~500mm

流量范围:8-2650m³/h

扬程范围:7~36m

功率范围:2.2-30kw

转速范围:740-2900r/min

温度范围:-20℃~120℃

工作压力:≤1.6Mpa

泵体材质:WCB、304、316、四氟

三、进口内装式潜水泵产品特点

该系列电泵结构紧凌、移动方便、安装简便,具有高扬程、抽干彻底等优点。广泛应用于矿山、建筑施工、农田等场所,是抽送矿井积水、生活废水、河塘清水等含小量泥砂等固体颗拉液体的理想设备.但不适用于有防爆要求的场合使用。

进口内装式潜水泵在下列使用条件下可以连续正常工作:

1、介质温度不高于+40℃

2、介质的PH值为6.5-8.5之间

3、介质中含固体杂志的体积不超过0.5%,粒度以通过滤网孔为限

4、电源为三相电压380V,频率50Hz,电压波动范围为额定值的0.9-1.1倍。

四、进口内装式潜水泵流量参数

产品型号口径
(mm)
流量
(m3/h)
扬程
(m)
功率
(kW)
转速
(r/min)
电压
(V)
电流
(A)
频率
(Hz)
扬程范围
(m)
重量
(kg)
最大直径(mm)
NZ6-18-0.75506180.7528602205.2500-1824200
NZ8-18-1.1508181.1380/2206.20-1925200
NZ15-38/2-2.25015382.23805.70-4175250
NZ25-28/2-2.26425282.2380/6605.70-3675250
NZ15-48/2-35015483380/6607.50-5378250
NZ25-38/2-36425383380/6607.50-4478250
NZ6-80/4-4506804380/6609.355-8092250
NZ 10-63/3-45010634380/6609.30-6588250
NZ20-45/3-46420454380/6609.30-5288250
NZ6-115/5-5.55061155.5380/66012.680-115107250
NZ10-90/5-5.55010905.5380/66012.670-105107250
NZ20-60/4-5.56420605.5380/66012.60-66102250
NZ10-115/5-7.550101157.5380/66016.880-120117250
NZ20-75/5-7.56420757.5380/66016.850-80117250
NZ12.5-120/5-9.25012.51209.2380/66020.680-130125250
NZ20-90/5-9.26420909.2380/66020.668-115125250
NZ40-40/2-7.57540407.52950380/66016.80-45149325
NZ60-25/2-7.510060257.5380/66016.80-36149325
NZ40-50/2-9.27540509.2380/66020.60-52158325
NZ60-32/2-9.210060329.2380/66020.60-42158325
NZ80-25/2-9.210080259.2380/66020.60-35158325
NZ 12.5-150/5-115012.515011380/66022.10-150197325
NZ20-110/4-11642011011380/66022.10-115183325
NZ40-60/2-1175406011380/66022.10-62160325
NZ60-42/2-11100604211380/66022.10-52164325
NZ80-30/2-11100803011380/66022.10-42164325
NZ 12.5-180/6-155012.518015380/66029.90-180225325
NZ25-130/4-15642513015380/66029.90-135197325
NZ40-80/3-1575408015380/66029.90-85190325
NZ60-60/3-15100606015380/66029.90-72188325
NZ80-40/3-15100804015380/66029.90-53188325
NZ12.5-220/7-18.55012.522018.5380/66034.20-220250325
NZ40-100/4-18.5754010018.5380/66034.20-112220325
NZ60-70/4-18.5100607018.5380/66034.20-88218325
NZ80-55/4-18.5100805518.5380/66034.20-78218325
NZ40-120/4-22754012022380/66041.80-125234325
NZ60-80/4-22100608022380/66041.80-10023032
NZ80-65/4-22100806522380/66041.80-86230325
NZ60-100/4-301006010030380/66058.60-120395401
NZ80-90/3-30100809030380/66058.60-100375401
NZ 100-70/3-30100/1501007030380/66058.60-85375401
NZ 120-55/3-301501205530380/66058.60-65375401
NZ60-130/4-371006013037380/66071.80-140425401
NZ80-100/3-371008010037380/66071.80-115400401
NZ 100-90/3-37100/1501009037380/66071.80-102400401
NZ 120-70/3-371501207037380/66071.80-90400401

五、进口内装式潜水泵主要特点

1、结构紧凑、体积小、外形美观,其立式结构决定安装占定面积小。

2、采用下吸上排式自冷结构。泵电机可裸露于液体外运行。其冷却性能,电泵的使用寿命更高。

3、运行平稳、噪声低、组件同心度高。

4、密封可靠、无泄漏。机械密封动、静环均采用硬质合金等耐磨材料,确保介质无泄漏。

5、设计合理,性能优良,效率高,经久耐用,安全可靠,便于维修。

6、扬程在70m以上的电泵装有逆止阀,确保电泵在停机时的安全。

7、建议用户配备全自动安全保护控制器,对电泵的漏水、漏电、缺相、过载等进行保护,以便确保产品的安全与可靠性。

六、进口内装式潜水泵用途

1、水利工程、地下工程、基建工程及其他工程建设作业面水的疏排。

2、工矿、船运方面的水塔给水,生产供排水,井下提水、矿山排水、船舶舱底排水等。

3、雨后排涝、洼地防汛。

4、农业排灌:水田排灌、旱土井灌、园林浇水。

5、喷灌、冲洗、消防等场所。

七、进口内装式潜水泵结构分析

1、电机部分

电机上部,为三相鼠笼感应式干式电机。绝缘等级为B级,4KW及以下电机绕组采用星型接法,4KW以上电机采用三角形接法,无论是星型接法,还是三角形接法,电机都只出三根线与电缆相连接。电机所用电缆为YZW型或性能相当的其他型号。

2、密封部分

密封分为动密封和静密封两部分。

动密封位于电机轴伸出的油室内,油室中充满5号至10号机械油,以利于动静磨块付的润滑和散热。该系列电泵的动密封有整体式密封结构、两个单端面密封后,根据扬程和机型的需要而定,这三种密封结构能够起到良好的动密封作用。静密封位于电泵零件止口配合处,采用“O“性耐油橡胶密封环,可以起到很好的静密封作用。

3、水泵部分

水泵位于电机的下端,为下吸式结构,各种规格的泵均采用离心式,有叶轮、导叶、泵体、泵盖和进水格栅组成,多级泵增加了叶轮、中间泵体和中间导叶,水从泵盖下部通过滤网进入泵内,因而更具有排尽表层浅水的能力。

4、电泵外筒部分

电泵外筒位于电机机座的外层,上与顶盖、下与泵体相联,两端止口采用“O”性密封环密封,外筒与机座形成夹层,水从夹层流过,通过顶盖排出泵外,电机运行产生的热能由流过夹层的水带走,因而具有良好的自冷效果,极大地提供了电机的可靠性,延长了电机的使用寿命。因而潜水电泵的电机亦可不需要全部侵入水中使用。
