进口潜水推流器

进口潜水推流器

一、进口潜水推流器产品概述

美国尼科NICO进口潜水推流器广泛用于氧化沟推流,各类生化池的搅拌,河流防冻,景观水循环以及工业和城市污水处理厂曝气池和厌氧池,其产生低切向流的强力水流,可用于池中水循环及硝化、脱氮和除磷阶段创建水流、开辟河道及河床防水之用等。美国尼科NICO进口潜水推流器主要由潜水电机、减速装置、叶桨和安装系统等组成。进口潜水推流器特点是配套功率小(1.5~7.5Kw),转速低(36~135r/min),叶桨直径大(1000~2500mm),低速旋转,产生大体积流场,服务范围广。它的后掠式香蕉型叶桨设计,具有自洁功能,采用聚氨酯或铝合金材质精铸成型,具有重量轻,强度高,耐腐蚀等优点,其优异的摩擦性能,可保证进口潜水推流器在低转速的运动状态下于液体产生良好的阻尼效果,从而创建出柔和的水流。进口潜水推流器系列产品除了具有推流和创建水流的作用外还具搅拌功能。其搅拌功能表现在主要运用在市政和工业污水处理过程中的混合、搅拌和环流,也可用作景观水环境的养护设备,通过搅拌达到创建水流作用,改善水体质量,增加水中含氧量,有效阻止悬浮物沉积。

二、进口污水排污泵选型参数

公称通径:Φ25~Φ600mm

流量范围:10-320m3/h

增氧范围:0.37-24kgO2/h

功率范围:1.5~7.5Kw

转速范围:36~135r/min

温度范围:-20℃~40℃

工作压力:≤1.6Mpa

泵体材质:WCB、304、316

三、进口潜水推流器基本原理

潜水推流器是一种兼搅拌混合和推流功能为一体的浸没式设备。该设备通过后曲式叶轮将液体在向前推进的同时,将氧化池里的污泥进行充分地搅拌混合,以改善氧化池等污水处理设施的水流条件,使不同的水体获得污水处理工艺所要求的流速,以防止污泥沉降,提高污水处理效率。特别是生化处理过程中,可使污水和活性污泥充分混合,在好氧/厌氧工艺使污水脱氮、避免水体富营养化的发生。

四、进口潜水推流器技术关键

进口潜水推流器采用过载、过热及防渗漏三重保护的专用潜水电机;配备圆柱斜齿硬齿面减速器;体积小,具有可靠的密封性。特别是叶轮,是国内首家采用船舶螺旋桨水力推进理论由计算机进行优化设计,两叶高推力、自洁型叶轮采用整体式铸造成型,重量轻、强度好,可在一定的输入功率条件下,获得佳的水流推力。

五、进口潜水推流器的性能特点

1、螺旋叶轮带后掠角,具有优良的自净功能和防缠绕特性。

2、密封可靠、无渗漏,并设有泄漏、过热等功能保护。

3、安装方便迅速,能适合各种类型的水池。

4、能耗低,无噪声。

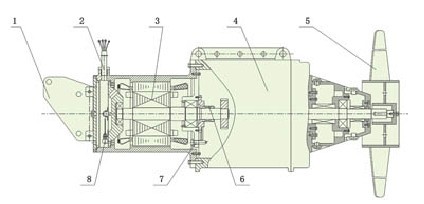

六、进口潜水推流器结构图


1、尾翼:内部设有泄露传感器和电机绕组超溢保护报警装置。

2、电缆线:独特的电缆密封设计排除了电缆漏水的隐患。

3、电机:电机绕组绝缘等级为F级,防护等级为IP68,选用一次润滑免维护进口轴承,具有油室泄漏检测和电机绕组过热保 护功能,使电机的工作更加安全可靠。

4、减速装置

5、叶桨:叶桨由弹性聚氨脂或铝合金制成,能承受变化的负荷,推力被平均分配到混合物上,具佳水力设计。

6、机械密封:两套独立的机械密封,保证潜水电机长期可靠运行。

7、轴承:进口的高质量一次润滑轴承,设计使用寿命8000小时。

8、内部设有泄漏传感器和电机绕组超温保护报警装置。

七、进口潜水推流器在下列条件下应能正常连续运行

1.高介质温度不超过40℃;

2.介质的PH值在5~9之间;

3.液体密度不超过1150kg/m3;

4.长期潜水运行,潜水深度一般不超过10m。

八、进口潜水推流器性能参数

进口潜水推流器在额定电压为220伏,频率为50Hz的性能参数如下表

电机功率(kW)
Motor power
额定电流(A)
Rated current
叶轮转速(r/min)
Rpm of vane
or propeller
叶轮直径(mm)
Diameter of
vane or propeller
推力(N)
Thrust
重量(kg)
Weight
0.853.274026016355/65
1.5498026029055/65
2.25.974032058288/93
410.396032060988/93
1.55.274040060074/82
2.5774040080074/82
38.674040092074/82
410.3980400120074/82
4144806201400190/206
518.24806201800196/212
7.5284806202600240/256
10324806203300250/266
1.548510001780170
36.813511002410170
1.54361400696180
2.24.9421400854180
2.24.93616001058190
36.85216001386190
1.544218001480198
36.85218001946198
496318002750198
2.24.93620001459200
495220001960200
495222001986220
5116322002380230
36.83625002380230
494225002350250
5115225003090250
7.515632500427528

九、进口潜水推流器性能参数

进口潜水推流器在额定电压为380伏,频率为50Hz的性能参数如下表

电机功率Motor power(kW)额定电流Rated current(A)叶轮转速Impeller speed(r/min)叶轮直径Impeller diameter(mm)推力thrust(N)重量weight(kg)
1. 585 1000 1780 170
6.8 135 1100 2410 170
1.5 36 1400 696 180
2.2 4.9 42 1400 854 180
2.2 4.9 36 1600 1058 190
6.8 52 1600 1386 190
1.5 42 1800 1480 198
6.8 52 1800 1946 198
63 1800 2750 198
2.2 4.9 36 2000 1459 200
52 2000 1960 200
52 2200 1986 220
11 63 2200 2380 230
6.8 36 2500 2380 230
42 2500 2350 250
11 52 2500 3090 250
7.5 15 63 2500 4275 280

注:以上规格型号为常规产,但不局限于上表,可为客户拓展设计新的或含特殊要求的搅拌机。

十、进口潜水推流器的选型参考资料

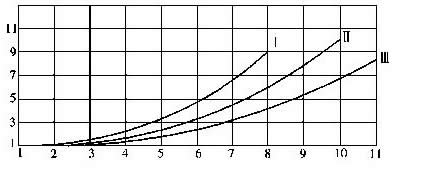

1、根据图B1或表B1确定待搅拌介质的污泥校正系数。

十一、进口潜水推流器安装尺寸图


十二、进口潜水推流器安装尺寸表

Installation guide rod diameterDiameter of deflectorDistance between guide rod and wallDistance from wall to front end of equipmentInstallation levelDistance from equipment to pool bottom安装系统Installation system
Φ40360 330 630 500 110 I
Φ40360 330 630 500 110 I
Φ70460 320 970 800 150 II
Φ70460 320 970 800 150 II
Φ70530 320 960 500 200 II
Φ70530 320 960 500 200 II
Φ70530 320 1010 800 200 II
Φ70530 320 1010 800 300 II
Φ70820 335 1150 1100 300 III-1, III-2
Φ70620 335 1150 1100 300 III-1 , lIl-2
Φ70820 335 1280 1500 300 III-1, III-2
Φ70820 335 1280 1500 300 III-1, III-2
Φ401000 200 1240 1000 185 III-1 , III-2, IV
Φ501100 200 1240 1000 185 III-1, III-2, IV
Φ401400 200 1212 750 85 III-1, III-2, IV
Φ401400 200 1212 750 85 III-1, III-2, IV
Φ401600 200 1212 750 85 III-1, III-2, IV
Φ501600 200 1250 800 85 III-1 , III-2, IV
Φ401800 200 1212 800 85 III-1, III-2, IV
Φ501800 200 1250 800 85 III-1 , lll-2, IV
Φ501800 200 1250 900 85 III-1, III-2, IV
Φ402000 200 1340 750 85 III-1 , lll-2, IV
Φ502000 200 1370 800 85 III-1 , lll-2, IV
Φ502200 200 1370 800 85 III-1, III-2, IV
Φ702200 200 1370 800 85 III-1, III-2, IV
Φ502500 200 1340 750 85 III-1, III-2, IV
Φ502500 200 1370 800 85 III-1 , III-2, IV
Φ702500 200 1370 800 85 III-1, III-2, IV
Φ702500 200 1430 850 85 III-1 , lll-2, IV

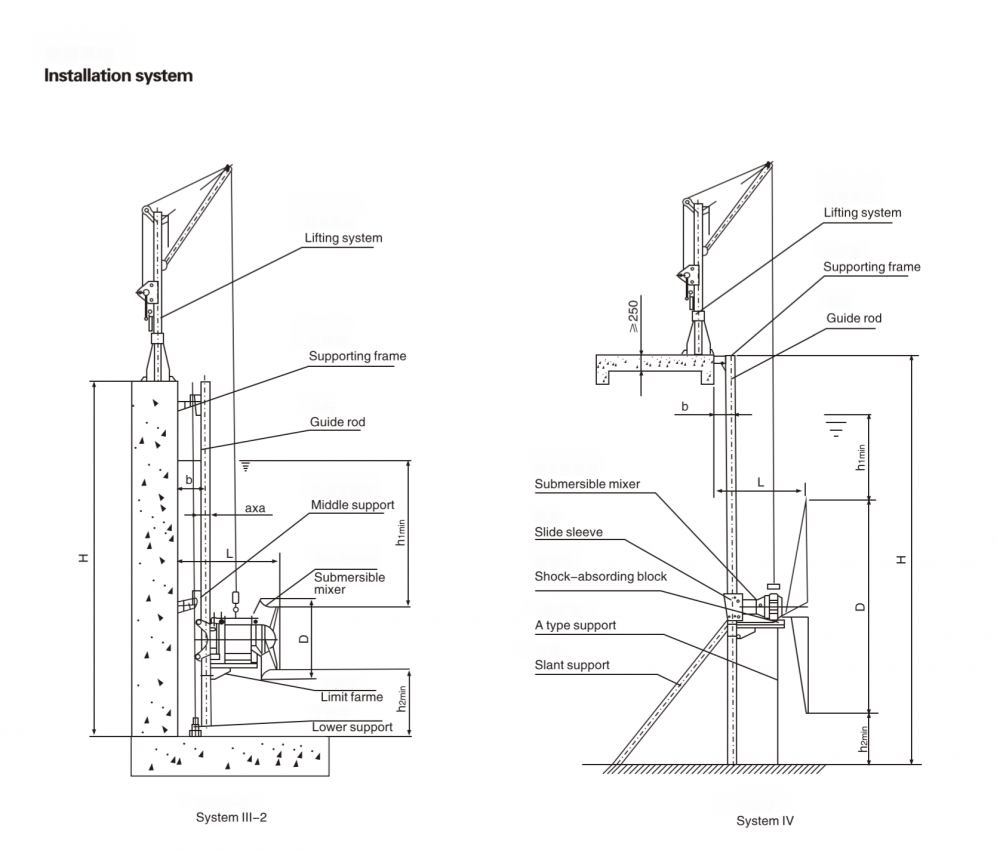

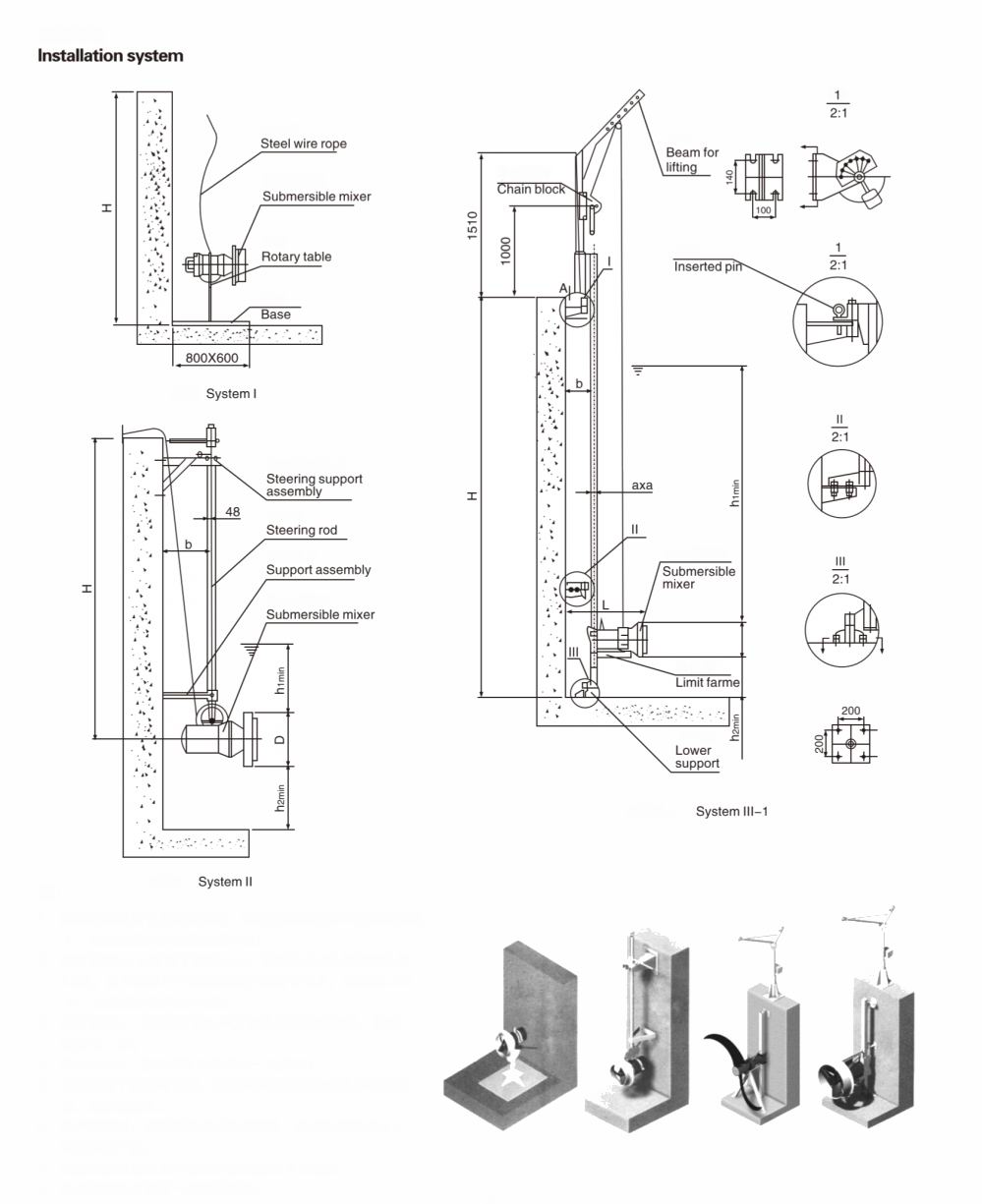

十三、进口潜水推流器安装结构图

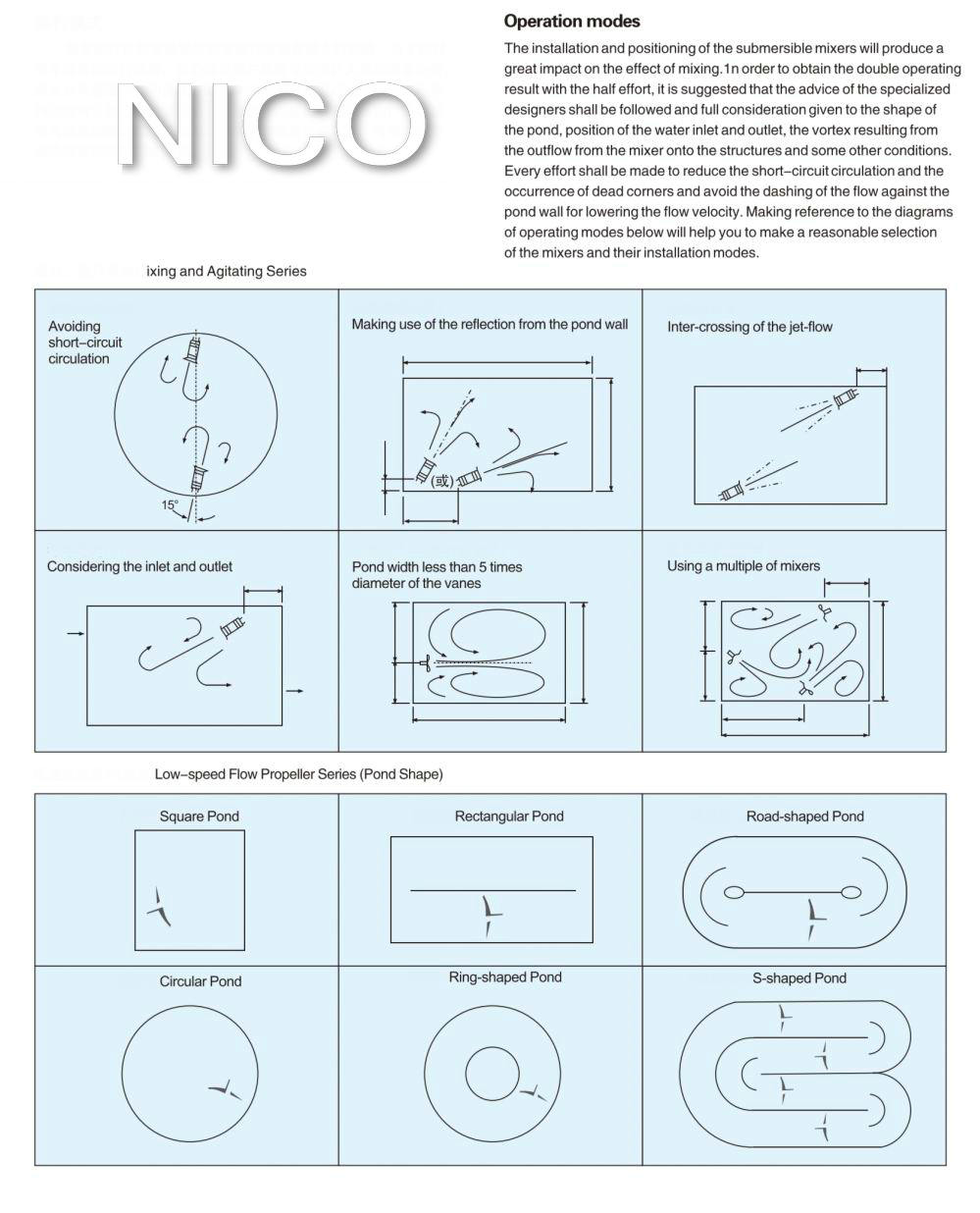

进口潜水推流器可以有多种安装方式,这里提供四种通用的方式供选择,尺寸可参考下表。美国尼科NICO还可以根据用户的要求作特殊设计。
