进口潜水排污泵

一、进口潜水排污泵产品概述

美国尼科NICO进口潜水排污泵具有防缠绕、不易堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面，具有较好效果。美国尼科NICO采用的叶轮结构和机械密封，能有效地输送含有固体物和长纤维。该泵叶轮采用单流道或双流道形式，它类似于一截面大小相同的弯管，具有较好的过流性；叶轮经动静平衡试验，使泵在运行中稳定可靠。该型泵安装方式多样，简化泵站。

二、进口污水排污泵选型参数

公称通径：25-300(mm)

流量范围：8-2600(m3/h)

扬程范围：7-150(m)

功率范围：1.5～18.5KW

转速范围：2900r/min

温度范围 :-20℃～120℃

工作压力：≤1.6Mpa

泵体材质：WCB、304、316、四氟

三、进口潜水排污泵产品特点

1. 采用大流道抗堵塞水力部件设计，提高了污物通过能力，能有效的通过泵口径3倍的纤维物质与直径为泵口径约30％的固体颗粒。

2. 设计合理，配套电机合理，节能效果较好。

3．机械密封采用双道串联密封，材质为硬质耐腐碳化钨，具有耐用，耐磨等特点，可使泵安全连续运行8000小时以上。

4．整体结构紧凑、体积小、噪声较低、移动方便，安装方便，大大减少工程造价。

5．可根据需要配备自动安全保护控制柜，对泵的漏水、漏电、过载及超温等进行监控，保证泵运行可靠安全。浮球开关可根据水位变化，自动控制泵的停启，无需专人看管。

6．安装方式有固定式自动耦合安装和移动式自由安装二种，可满足不同的使用场合。

7．双导轨自动耦合安装系统，给泵的安装、维修带来方便，人可不必为此而进出污水坑。

8．在使用扬程范围内保证电机运行不过载，根据使用场合电机可采用水套式外循环冷却系统，能保证电泵在无水（干式）状态下安全运行。

9．进口潜水排污泵产品用途:进口潜水排污泵主要用于市政工程、楼宇建筑、工业排污、环保污水处理、厂矿企业污水处理等场合，排送含固形物和长纤维的污水、废水、雨水。

四、进口潜水排污泵使用条件

1. 介质不超过60℃，比重在1.0~1.3之间。

2. 无内自流循环冷却系统的泵，电机部分露出液面不得超过1/3。

3. 铸铁材质的使用范围为PH值5~9之间。

4. 可根据不同的腐蚀性介质选择不同的不锈钢材质。

五、进口潜水排污泵参数表

口径 (mm)	流量 (m3/h)	扬程 (m)	功率 (kw)	转速 (r/min)	效率 (%)
25	8	22	1.1	2900	38.5
32	12	15	1.1	2900	40
40	15	15	1.5	2900	45.1
40	15	30	2.2	2900	48
50	20	7	0.75	2900	54
50	10	10	0.75	2900	56
50	20	15	1.5	2900	55
50	25	20	2.2	2900	54
50	15	25	2.2	2900	56
50	18	30	3	2900	58
50	24	20	4	2900	59
50	40	15	4	2900	60
50	25	32	5.5	2900	53
50	20	40	7.5	2900	55
65	42	9	2.2	2900	51
65	25	15	2.2	2900	52
65	37	13	3	2900	55
65	27	15	3	2900	56
65	25	30	4	2900	58
65	30	40	7.5	2900	56
65	35	50	11	2900	60
65	35	60	15	2900	63
80	40	7	2.2	1450	52
80	50	10	3	2900	50
80	43	13	3	2900	50
80	40	15	4	2900	57
80	50	20	5.5	2900	56
80	65	25	7.5	2900	56
100	100	7	4	1450	60
100	80	10	4	1450	62
100	110	10	5.5	2900	61
100	110	10	5.5	1450	66
100	100	15	7.5	2900	65
100	80	20	7.5	2900	65
100	100	15	7.5	1450	67
100	85	20	7.5	1450	68
100	100	25	11	1450	65
100	100	30	15	1450	66
100	100	35	18.5	1450	65
125	130	15	11	1450	62
125	130	20	15	1450	63
150	145	9	7.5	1450	63
150	180	15	15	1450	65
150	180	20	18.5	1450	75
150	180	25	22	1450	76
150	130	30	22	1450	75
150	180	30	30	1450	73
150	200	30	37	1450	70
150	150	35	37	1450	70
150	160	45	37	1450	73
200	300	7	11	980	73
200	400	7	15	980	73
200	250	11	15	1450	74
200	250	15	18.5	1450	72
200	300	15	22	1450	74
200	400	10	22	1450	76
200	400	13	30	1450	73
200	250	22	30	1450	73
200	350	25	37	1450	75
200	400	30	45	1450	70
200	400	32	55	1450	70
200	400	60	75	1450	68
250	500	7.5	18.5	980	66
250	520	8	22	980	70
250	600	9	30	980	74
250	600	12	37	1450	78
250	600	15	45	1450	75
250	600	20	55	1450	73
250	600	25	75	1450	73
250	600	30	90	1450	74
300	900	8	37	980	70
300	800	12	45	980	76
300	500	15	45	980	70
300	800	15	55	980	73
300	600	20	55	980	75
300	800	20	75	980	78
300	950	20	90	980	80
300	800	32	110	1450	80
300	1000	25	110	1450	82
300	800	36	132	1450	82
300	800	44	160	980	83
350	1200	8	45	980	75
350	1100	10	55	980	84.5
350	1300	12	75	980	83
350	1500	15	90	980	82.5
350	1200	18	90	980	83.1
350	1100	28	132	980	83.2
350	1000	36	160	980	78.5
400	1760	7.5	55	580	82.3
400	1500	10	75	980	82.1
400	2000	13.5	110	980	82.1
400	2200	9	110	980	82
400	2000	15	132	740	85.5
400	1700	22	160	980	82.1
400	1500	26	160	980	83.5
400	1700	30	200	980	83.5
400	1800	32	250	740	82.1
500	2500	10	110	740	82
500	2800	10	132	740	82
500	2600	15	160	740	83
500	3000	15	200	740	83.2
500	2400	22	220	740	84
500	2800	18	220	740	84
500	4000	15	250	980	85
500	2600	24	250	980	82
550	3000	12	160	740	86
550	4200	10	185	740	86
550	5000	10	220	740	86
550	3000	16	220	740	86.1
600	3500	12	160	740	86
600	5500	10	250	740	86.2
600	3750	17	250	740	85.8
600	6000	10	280	740	86.2
700	9000	6	250	740	86.5
700	10000	6	280	740	87

六、进口潜水排污泵使用方法及注意事项

1.泵使用前应仔细检査电缆有否损坏，紧固件是否松动或脱落，泵在运输、存放、安装过程中有无变形或损坏。

2.用500V兆欧表测量电泵电动机相同和相对地间绝缘电阻，其值应不低于2兆欧，否则应对电机定子绕组进行干燥处理，干燥处理的温度不允许超过120℃。

3.该系列泵的安装有固定式和移动式两种。当采用固定式自动安装时，应将链索分别穿进(偏离泵出水口，其连线应平行于泵出水口的)两个吊环螺钉或起吊板中上下起吊电泵。均匀缓慢地沿着导轨下滑，直到自动耦合到位。当采用移动式安装时，先将软管套好，用链索穿进两个吊环上下起吊电泵，注意切不能将电缆当作绳索使用，以免发生危险。

4.泵接通后的旋转方向从进水口看为逆时针转动，如果电泵反转，只需将电缆线中的任何二根线对调一下接线位置即可。

5.电泵的机壳地线必须严格按有关规程接妥，为了保证使用时人身安全，在电泵运行时，严禁在附近安装、人下水做?~或移动，以防万一电泵漏电而发生意外事故。

6.电泵在无特殊情况必须配备自动水泵控制柜，切勿直接挂电网或使用闸刀开关来接通电源，确保电泵正常运行。

7.不得将电泵长期处于低扬程状态下运行（一般使用扬程不得低于额定扬程的60%)，最好能控制在建议使用扬程范围以内，以防电泵因超载而烧坏电机。

8.无自循环冷却装置的泵严禁整体露出水面长期运行，以防电泵过热损坏。

进口潜水排污泵维护保养：

1.电泵应有专人管理与使用，井定期检査电泵绕组与机壳之间的绝缘电阻是否正常。

2.每次使用特别是用于较稠较粘的浆液后，应将电泵放入清水中运转数分钟，防止泵内留下沉积物，保证电泵的清洁。

3，电泵如长时间不用时应将电泵从水中取出，不要长期浸泡在水中，以减少电机定子绕组受潮的机会，增加电泵的使用寿命。 ^

4.在常规状态下泵每使用300-500小时后应加注或更换油室中机油（10-30号机油）使机械密封保持良好的润滑状态，提高机械密封的使用寿命。

5，电泵拆卸、维修后，机壳组件必须经0.2MPa气密试验检査，以确保电机密封可靠。

6，叶轮和泵体之间的密封环具有密封功能，如密封损坏将直接影响到泵的性能，必要时应更换。

七、进口潜水排污泵安装系统说明

1.自动耦合装置系统

适用于长期固定的使用场合，具有安装快捷，检測、维修方便等优点.该系统使用的底座，固定在污水坑的底部，与出水管连结好，在池顶安装好配套的支承块，用导杆使二者相连.水泵与特定支架连结好.沿导杆下滑到达底座，与其自动耦合、密封、密封，而提升时则自动脱落。

2，移动式安装系统，它以支架支承,接上出水软管即可工作，这种方式主要应用于救急或维修施式的需要。

八、进口潜水排污泵安装示意图

九、进口潜水排污泵性能图谱

十、进口潜水排污泵结构说明

进口潜水排污泵由电机与泵两部分组成，二者通过油隔离室及机械密封组件隔幵，属机电一体化产品，电机与泵合用同一轴(转子)整个水泵长度短，结构紧凑。配备多种保护装置，使得泵运行安全可靠。

其主要部件作用如下：

信号线1：配备全保水泵控制柜，对泵实行漏水、断相、短路、过热、电机过载等保护。

电机定子8：采用B级或F级绝缘。

漏水探头11：该元件装在油室内，当机械密封损坏后，水进入油室，探头可发出信号由控制系统对泵实施保护。

机械密封13：采用双道串联密封，选用硬质耐腐碳化钨材质，具有密封可靠、耐磨、寿命长等特点。

叶轮17：叶轮采用单流道或双流逍结构，具有较强的通过能力，能够通过较大的物料及纤维垃圾，减少堵塞、缠绕的故障。

泵体15：与叶轮配用，使得泵具有较高的效率。

密封环18：装在泵体口环处，当叶轮闪运转而使口环处磨损，可更换密封环.以保证泵正常运行。

十一、进口潜水排污泵泵结构图

十二、进口潜水排污泵（安装尺寸）

A	B	C	D	H
110	305	195	190	410
110	305	195	190	410
120	340	215	240	600
120	340	215	240	600
125	370	225	240	550
125	370	225	240	550
120	345	215	240	600
120	345	215	240	600
125	370	225	240	630
155	410	255	310	730
155	410	255	240	730
125	410	260	240	610
125	410	260	240	630
125	420	270	240	680
155	450	290	310	730
165	460	290	350	920
165	460	290	350	920
165	490	325	310	700
165	445	295	310	740
165	445	295	310	800
165	490	325	310	770
175	620	420	350	800
185	650	420	350	800
185	650	420	350	800
185	650	420	350	800
210	710	450	420	960
225	740	485	420	950
225	740	485	470	1000
225	740	470	420	960
225	740	470	420	960
225	770	480	420	850
225	780	480	470	960
225	780	480	470	1020
225	780	480	470	1020
250	860	520	470	1180
250	860	520	540	1230
250	860	520	540	1300
275	900	560	540	1130
275	900	560	540	1130
275	900	560	540	1200
275	900	560	540	1250
275	900	560	540	1200
275	900	560	540	1200
275	900	560	540	1250
275	900	560	540	1350
290	920	580	540	1400
320	1100	650	540	1650
320	1100	650	540	1650
320	1080	650	540	1650
320	1080	650	540	1650
320	1100	650	540	1650
320	1080	650	540	1650
400	1200	800	600	2040
400	1200	800	600	2040
400	1200	800	600	2050
400	1200	800	600	2100
400	1200	800	600	2200
400	1200	800	600	2200
450	1350	950	600	1950
450	1350	950	600	2160
450	1350	950	600	2160
450	1350	950	600	2500
450	1350	950	600	2600
510	1480	1100	700	2100
510	1480	1100	700	2500
510	1480	1100	700	2600
510	1480	1100	700	2620
510	1480	1100	700	2550
510	1480	1100	700	2860

十三、进口潜水排污泵结构图

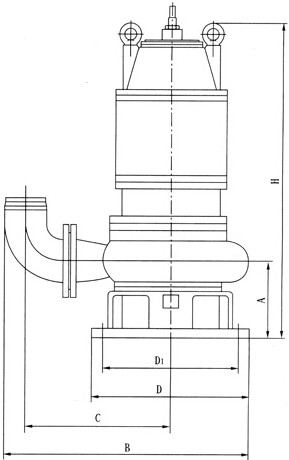

十四、进口潜水排污泵安装尺寸图

序号	A	B	C	D1	D	H
1	135	400	245	225	255	670
2	132	343	225	150	180	610
3	132	343	225	150	180	610
4	135	400	245	225	255	670
5	135	400	245	225	255	670
6	135	400	245	225	255	670
7	135	400	245	225	255	670
8	143	420	265	225	255	750
9	130	433	265	240	285	750
10	135	400	245	225	255	735
11	143	420	265	225	255	750
12	180	480	295	270	320	820
13	180	480	295	270	320	820
14	143	435	270	225	255	750
15	143	435	270	225	255	750
16	180	515	317	270	320	800
17	143	465	295	225	255	685
18	143	465	295	225	255	685
19	143	465	295	225	255	750
20	180	570	325	280	320	790
21	143	465	295	225	255	750
22	143	465	295	225	255	750
23	180	550	305	270	320	820
24	180	550	305	270	320	820
25	180	550	305	270	320	820
26	180	600	386	280	320	790
27	200	700	440	370	410	900
28	200	690	430	370	410	900
29	200	700	440	370	410	900
30	180	585	370	270	320	900
31	180	585	370	270	320	940
32	180	585	370	270	320	900
33	230	815	515	455	495	970
34	230	815	515	455	495	970
35	213	775	495	360	405	920
36	242	830	540	365	410	950
37	242	830	540	365	410	950
38	220	770	495	345	395	990

十五、进口潜水排污泵安装尺寸图

序号	A	B	C	D1	D	H
1	220	770	495	345	395	990
2	250	930	595	440	495	1206
3	270	930	595	440	495	1226
4	270	930	595	440	495	1226
5	270	930	595	440	495	1226
6	300	900	575	440	495	1265
7	270	930	595	440	495	1226
8	270	930	595	440	495	1200
9	270	945	605	400	445	1130
10	270	945	605	400	445	1130
11	270	945	605	400	445	1130
12	270	945	605	400	445	1226
13	270	945	605	400	445	1226
14	297	980	630	440	495	1236
15	297	980	630	440	495	1236

十六、进口潜水泵安装示意图

十七、进口潜水排污泵尺寸表

序号	φA	φB	φC	NI-φd	H	K	G	H1	H2	H3	h	g	p	f	y	N2-φK	J	R	T1	T2	L	M	m	n	e	E
1	50	110	140	4-φl4	670	265	165	280	450	50	20	260	230	310	210	4-φl6	185	115	125	80	470	400	100	50	18	550X550
2	50	110	140	4-φl4	610	245	165	280	400	50	20	260	230	310	210	4-φl6	185	85	90	80	470	400	100	50	18	550X550
3	50	110	140	4-φl4	610	245	165	280	400	50	20	260	230	310	210	4-φl6	185	85	90	80	470	400	100	50	18	550X550
4	50	110	140	4-φl4	670	265	165	280	450	50	20	260	230	310	210	4-φl6	185	115	125	100	470	400	100	50	18	550X550
5	50	110	140	4-φl4	670	265	165	280	450	50	20	260	230	310	210	4-φ16	185	115	125	100	470	400	100	50	18	550X550
6	50	110	140	4-φl4	670	265	165	280	450	50	20	260	230	310	210	4-φl6	185	115	125	100	470	400	100	50	18	550X550
7	50	110	140	4-φ14	670	265	165	280	450	50	20	260	230	310	210	4-φl6	185	115	125	100	470	400	100	50	18	550X550
8	50	110	140	4-φ14	750	285	165	280	520	50	20	260	230	310	210	4-φl6	185	115	125	100	470	400	100	50	18	550X550
9	50	110	140	4-φ14	750	285	165	280	520	50	20	260	230	310	210	4-φl6	185	115	130	130	470	400	100	50	18	550X550
10	50	110	140	4-φl4	735	265	165	280	500	50	20	260	230	310	210	4-φl6	185	115	125	100	470	400	100	50	18	550X550
11	50	110	140	4-φ14	750	285	165	280	510	50	20	260	230	310	210	4-φl6	185	115	125	100	470	400	100	50	18	550X550
12	50	110	140	4-φl4	820	315	165	280	570	50	20	260	230	310	210	4-φ16	185	135	145	125	470	400	100	50	18	600X550
13	50	110	140	4-φl4	820	315	165	280	570	50	20	260	230	310	210	4-φl6	185	135	145	125	470	400	100	50	18	600X550
14	65	130	160	4-φ14	750	290	145	330	500	65	25	275	255	310	225	4-φl8	190	115	125	100	470	400	100	50	18	550X550
15	65	130	160	4-φ14	750	290	145	330	500	65	25	275	255	310	225	4-φl8	190	115	125	100	470	400	100	50	18	550X550
16	65	130	160	4-φl4	800	340	145	330	550	65	25	275	255	310	225	4-φl8	190	135	145	125	470	400	100	50	18	600X550
17	80	150	190	4-φl8	685	285	150	360	470	80	25	285	260	335	255	4-φl8	225	115	125	100	470	400	100	50	18	650X600
18	80	150	190	4-φl8	685	285	150	360	470	80	25	285	260	335	255	4-φl8	225	115	125	100	470	400	100	50	18	650X600
19	80	150	190	4-φl8	750	285	150	360	510	80	25	285	260	335	255	4-φ18	225	115	125	100	470	400	100	50	18	650X600
20	80	150	190	4-φl8	790	360	150	360	540	80	25	285	260	335	255	4-φl8	225	165	178	150	470	400	100	50	18	700X600
21	80	150	190	4-φl8	750	285	150	360	510	80	25	285	260	335	255	4-φ18	225	115	125	100	470	400	100	50	18	650X600
22	80	150	190	4-φl8	750	285	150	360	510	80	25	285	260	335	255	4-φl8	225	115	125	100	470	400	100	50	18	650X600
23	80	150	190	4-φl8	820	345	150	360	570	80	25	285	260	335	255	4-φl8	225	135	145	125	470	400	100	50	18	650X600
24	80	150	190	4-φ18	820	345	150	360	570	80	25	285	260	335	255	4-φl8	225	135	145	125	470	400	100	50	18	650X600
25	80	150	190	4-φl8	820	345	150	360	570	80	25	285	260	335	255	4-φl8	225	135	145	125	470	400	100	50	18	650X650
26	100	170	210	4-φl8	790	390	200	420	550	100	25	340	310	400	305	4-φ20	250	165	178	150	510	440	100	50	18	750X650
27	100	170	210	4-φl8	900	445	200	420	600	100	25	340	310	400	305	4-φ20	250	195	210	180	510	440	100	50	18	750X650
28	100	170	210	4-φ18	900	435	200	420	600	100	25	340	310	400	305	4-φ20	250	195	205	178	510	440	100	50	18	750X650
29	100	170	210	4-φl8	900	445	200	420	600	100	25	340	310	400	305	4-φ20	250	195	210	180	510	440	100	50	18	750X650
30	100	170	210	4-φl8	900	345	200	420	570	100	25	340	310	400	305	4-φ20	250	240	250	230	510	440	100	50	18	750X650
31	100	170	210	4-φ18	940	345	200	420	650	100	25	340	310	400	305	4-φ20	250	135	145	125	510	440	100	50	18	650X600
32	100	170	210	4-φ18	900	345	200	420	570	100	25	340	310	400	305	4-φ20	250	135	145	125	510	440	100	50	18	750X650
33	100	170	210	4-φ18	970	515	200	420	680	100	25	340	310	400	305	4-φ20	250	240	250	230	5lO	440	100	50	18	900X750
34	100	170	210	4-φl8	970	515	200	420	680	100	25	340	310	400	305	4-φ20	250	240	250	230	510	440	100	50	18	900X750
35	150	225	265	8-φl8	920	465	270	520	620	150	25	400	370	500	405	4-φ20	335	205	225	180	600	525	100	60	20	750X650
36	150	225	265	8-φl8	950	515	270	520	650	150	25	400	370	500	405	4-φ20	335	230	265	200	600	525	100	60	20	750X650
37	150	225	265	8-φ18	950	515	270	520	650	150	25	400	370	500	405	4-φ20	335	230	265	200	600	525	100	60	20	750X650
38	150	225	265	8-φl8	990	465	270	520	690	150	25	400	370	500	405	4-φ20	335	225	250	200	600	525	100	60	20	1000X800
39	150	255	265	8-φ18	990	465	270	520	690	150	25	400	370	500	405	4-φ20	335	225	250	200	600	525	100	60	20	1000X800
40	150	255	265	8-φl8	1206	565	270	520	850	150	25	400	370	500	405	4-φ20	335	250	250	250	600	525	100	60	20	1000X800
41	150	225	265	8-φl8	1226	565	270	520	850	150	25	400	370	500	405	4-φ20	335	250	260	238	600	525	100	60	20	1000X800
42	150	225	265	8-φl8	1226	565	270	520	850	150	25	400	370	500	405	4-φ20	335	250	260	238	600	525	100	60	20	1000X800
43	150	225	265	8-φl8	1226	565,	270	520	850	150	25	400	370	500	405	4-φ20	335	250	260	238	600	525	100	60	20	1000X800
44	150	225	265	8-φl8	1265	545	270	520	880	150	25	400	370	500	405	4-φ20	335	280	300	250	600	525	100	60	20	1000X800
45	150	225	265	8-φl8	1226	565	270	520	850	150	25	400	370	500	405	4-φ20	335	250	260	238	600	525	100	60	20	1000X800
46	150	225	265	8-φl8	1200	565	270	520	950	150	25	400	370	500	405	4-φ20	335	250	250	250	600	525	100	60	20	1000X800
47	200	280	320	8-φl8	1130	600	275	580	800	200	30	480	450	570	400	4-φ20	330	265	295	240	600	525	100	60	20	1000X800
48	200	280	320	8-φ18	1130	600	275	580	800	200	30	480	450	570	400	4-φ20	330	265	295	240	600	525	100	60	20	1000X800
49	200	280	320	8-φ18	1130	600	275	580	800	200	30	480	450	570	400	4-φ20	330	265	295	240	600	525	100	60	20	1000X800
50	200	280	320	8-φl8	1226	600	275	580	850	200	30	480	450	570	400	4-φ20	330	280	300	250	600	525	100	60	20	1000X800
51	200	280	320	8-φl8	1226	600	275	580	850	200	30	480	450	570	400	4-φ20	330	265	295	240	600	525	100	60	20	1000X800
52	200	280	320	8-φ18	1226	610	275	580	860	200	30	480	450	570	400	4-φ20	330	270	300	240	600	525	100	60	20	1000X800
53	200	280	320	8-φl8	1236	610	275	580	860	200	30	480	450	570	400	4-φ20	330	270	300	240	600	525	100	60	20	1300X900
54	250	335	375	12-φl8	1236	600	352	710	800	200	35	550	500	610	500	4-φ28	425	265	295	240	700	580	120	46	24	1300X900
55	250	335	375	12-φ18	1236	600	352	710	950	200	35	550	500	610	500	4-φ28	425	265	295	240	700	580	120	46	24	1300X900

十八、潜水排污泵性能曲线图

十九、进口潜水排污泵故障分析与排除方法

故障现象	原因分析	排除方法
不能启动与运转	电压太低	调节电压或电压正常时工作
	叶轮被杂物卡住	清除杂物
	螺帽或平键损坏致使叶轮打滑	更换损坏零件
超负荷	转子部件卡滞或过流部件被异物卡住	重新装配、清除异物
超负荷	轴承损坏、轴变形	更换轴承、校正轴
流量不足	吸入口或输出管被阻	清除杂物，保证畅通
	电机转速低于额定转速	提高转速
	叶轮打坏	更换叶轮
	扬程过高	降低扬程
	旋向相反	改换转向
	介质太稠或供应量不畅通	冲稀介质，增大供应量
噪声与振动	叶轮与泵体有磨擦	检查泵的装配并进行调整
	轴承损坏或少油	更换轴承或加油
	螺帽松动	更换螺帽
	泵体中有杂物	清除杂物
	吸入口有空气渗入	控制最低水位

进口潜水排污泵在线咨询
