一、进口硫磺液下泵产品概述

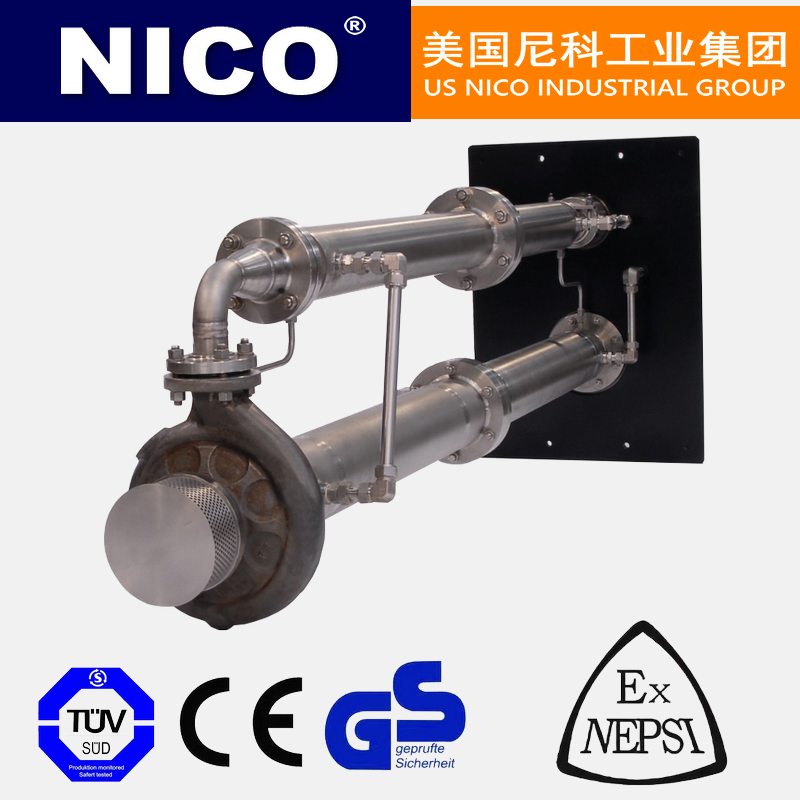

美国尼科NICO进口硫磺液下泵为单级单吸高温夹套液下离心泵，主要用于硫磺制酸工艺流程中输送温度为135℃≤T≤145℃熔融液态硫磺。硫磺液下泵，是在普通液下泵的基础上，根据硫磺制酸的工艺流程要求，自主开发的输送高温液态硫磺的专用液下泵。适用于各种规模制酸工艺中输送硫磺或者其他易结晶的介质。硫磺液下泵广泛适用于各种规模制酸工艺中输送硫磺或者其他易结晶的介质

二、进口硫磺液下泵选型参数

公称通径：25-80(mm)

流量范围：3.27-100.8(m3/h)

扬程范围：13-40(m)

功率范围：1.5～30Kw

转速范围：2900r/min

防爆标志：ExdeIIBT4 DIP21 TA T6

防护等级：IP54/IP65

额定电压：DC24v、220v、380v，660v，1140v（DC、AC）

温度范围：-20℃～120℃

工作压力：≤1.6Mpa

泵体材质：铸铁、WCB、304、316、316L

三、进口硫磺液下泵结构特点

1.、该泵是一种保温型立式液下泵，泵的出液管、泵体、泵盖均设有保温夹套，前泵盖均设有蒸汽或导热油保温夹套，使液体不结晶。

2、选用优秀水力模型，使运转性能稳定，并且高效节能。

3、采用国内最先进的耐腐材料，使泵的使用寿命进一步加长。

4、该系列产品具有效率高、工作平稳、振动小、噪音低、使用寿命长、维修少、维护费用低等特点

5、泵主要由泵体，叶轮，前泵盖，泵轴，弯管，出液管，中间接管，底板及轴承箱，电机座等零部件组成。
6、泵的叶轮为星形结构。其结构简单，制造方便。叶轮开平衡孔以平衡轴向力，轴向力基本上可以认为完全平衡掉，为泵的运转有很大的好处。
7、从电机端看为逆时针旋转达。

四、进口硫磺液下泵其他说明

硫磺制酸小流量，高扬程的液硫泵是硫磺制酸的关键装备，本系列泵在输送液体硫磺时，采用1Cr18Ni9Ti材料制造，当使用于其它化工流程时，可用下述材料制造：

304（0Cr18Ni9）316（0Cr18Ni12Mo2）

1Cr18Ni12Mo2Ti316L（00Cr18Ni12Mo2）

CW-2（CD4MCU）J-1（UB-6）

20Cb3MouelHastelloyB，Clewmet-55

本泵在输送液体硫磺及其它易燃介质时，一般采用NK系列防爆电机，亦可根据用户要求选配其它类型的电机。

五、进口硫磺液下泵结构图

六、进口硫磺液下泵性能参数

七、进口硫磺液下泵试用说明

液硫泵由于扬程特高，流量特小，比转数特低，已不可能用离心泵的型式来达到性能要求，用旋涡泵则在运转过程中性能不稳定，故采用全新的技术进行不力设计，具有普通离心泵，旋涡泵所不具备的特殊优点。液硫泵泵流量在很大范围内变化时，泵的扬程始终保持不变。这一特点特别适用于要求泵具有自调特性的化工流程。

对于低于水平面布置的硫磺储罐，就要考虑使用立式泵了。

当浸液深度超过2m时，需要加中间轴承。泵轴由位于储槽外顶部的球轴承和浸在硫磺液体中的滑动轴承共同支撑，滑动轴承由硫磺本身润滑。

推荐使用的立式硫磺泵最高转速不应超过50Hz下1500r/min或60Hz下1800r/min，以免滑动轴承内温度过高。立式熔融硫磺泵在出口弯头、轴和出液管上都有全面的保温夹套设计。

对于特殊的要求，立式泵可以有许多独特的设计。例如泵可配置三级叶轮，确保在低速下获得高压头。出液管和轴为紧凑型设计，能保证很好的热稳定性，特别是对于浸液深度很长的场合，这种紧凑型设计可使储罐上开口很小。此外，所有泵都为双蜗壳设计，可将径向力降低到最低，减小滑动轴承的磨损，增加泵的平均故障间隔时间（MTBF）。

根据不同介质组成，熔融硫磺泵的可选择的材料有铸铁、铸钢和不锈钢等。
