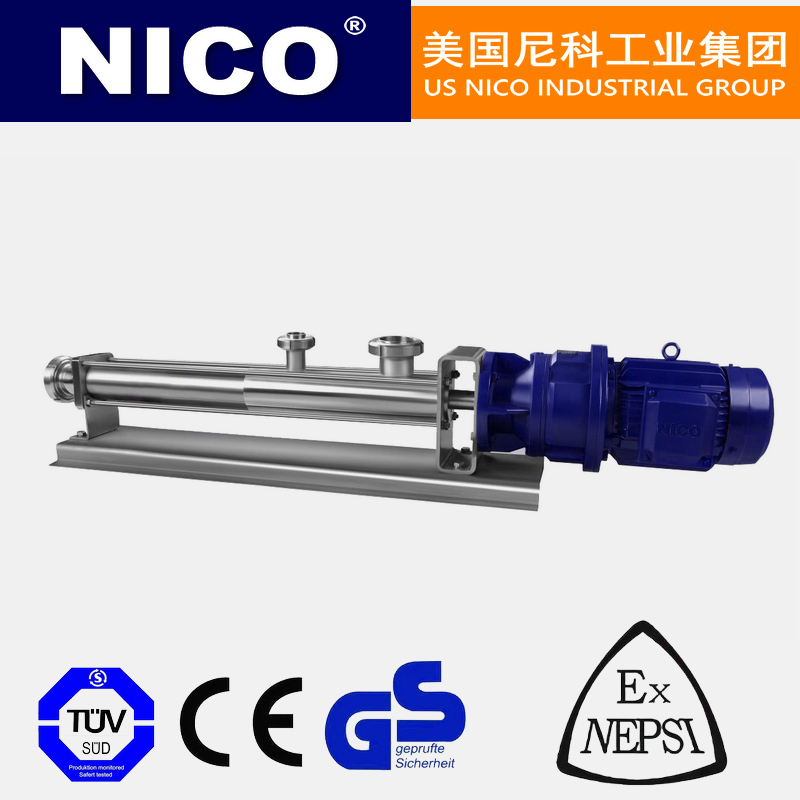

进口不锈钢螺杆泵
一、进口不锈钢螺杆泵产品概述
美国尼科NICO进口不锈钢螺杆泵依靠螺杆与衬套相互啮合在吸入腔和排出腔产生容积变化来输送液体的。它是一种内啮合的密闭式螺杆泵，主要工作部件由具有双头螺旋空腔的衬套（定子）和在定子腔内与其啮合的单头螺旋螺杆（转子）组成。当输入轴通过万向节驱动转子绕定子中心作行星回转时，定子—转子副就连续地啮合形成密封腔，这些密封腔容积不变地作匀速轴向运动，把输送介质从吸入端经定子—转子副输送至压出端，吸入密闭腔内的介质流过定子而不被搅动和破坏。其衬套内表面具有双螺纹，其任意截面为一长圆，两端是半径为R（等于螺杆截面半径）的半圆，中间是长为4e的直线段。衬套的任意截面都是相同的长圆，只是彼此互相错开一个角度。螺杆装入衬套后，螺杆表面与衬套内螺纹表面之间形成一个个封闭的腔室，同时任意截面也被分成上下两个月牙形工作室。当螺杆旋转时，靠近吸入室的第一个工作室的容积逐渐增大，形成负压，在压差的作用下液体被吸入工作室。随着螺杆的继续转动，工作腔容积不断增至最大后，这个工作室封闭，并将液体沿轴向推向压出室。与此同时上下两个工作室交替循环地吸入和排出液体，因此液体被连续不断地从吸入室沿轴向推向压出室。
二、进口不锈钢螺杆泵选型参数
公称通径：25～500mm
流量范围：8-2650m³/h
扬程范围：7～36m
功率范围：2.2-30kw
转速范围：740-2900r/min
温度范围：-20℃～120℃
工作压力：≤1.6Mpa
泵体材质：304、316、316L
三、进口不锈钢螺杆泵特点
进口不锈钢螺杆泵该泵零件少，结构紧凑，体积小，维修简单，转子和定子是单螺杆泵的易损件，结构简单，便于装拆。是按迥转啮合容积式原理工作的新型泵种。主要工作部件是偏心螺杆（转子）和固定的衬套（定子）。采用无毒无味的食用橡胶，工作温度可达120摄氏度，如工矿需求高温120摄氏度350摄氏度时可同本单位联系。由于该二部件的特殊几何开头分别形成单独的密封容腔。介质由轴向均匀推行流动。内部流速代低，容积保持不变。压力稳定，因而不会产品涡流和搅动。每级泵的输出压力为0.6MPa1.2MPa，扬程60m120m（清水），自吸高度一般在3m以上。
四、进口不锈钢螺杆泵使用范围
由于该二部件的特殊几何形状，分别形成单独的密封容腔，介质由轴向均匀推行流动，内部流速低，容积保持不变，压力稳定，因而不会产生涡流和搅动。每级泵的输出压力为0.6MPa，扬程60m(清水)，自吸高度一般在6m以上。
因定子选用多种弹性材料制成，所以这种泵对高粘度流体的输送和含有硬质悬浮颗粒介质或含有纤维介质的输送，有一般泵种所不能胜任的特性。其流量与转速成正比。
单螺杆泵结构紧凑，体积小，维修简便。对介质的适应性强，流量平稳，压力脉动小，自吸能力高。工作温度可达120，如果需输送120-350高温介质，可定做。广泛用于食品、冶金、造纸、印染、化工、化肥、制药等工业部门。
五、进口不锈钢螺杆泵可选材质表
| 金属部件材质 配置名称 | 泵壳(泵体) | 转子 | 连杆轴 | 主轴 |
| 轴不锈钢 | HT200 | 2Cr13 | 2Cr13 | 2Cr13 |
| 整体不锈钢 | 1Cr17Ni7 | 2Cr13 | 2Cr13 | 2Cr13 |
| 整体304不锈钢 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 | 0Cr18Ni9 |
| 整体316不锈钢 | 0Cr17Ni12Mo2 | 0Cr17Ni12Mo2 | 0Cr17Ni12Mo2 | 0Cr17Ni12Mo2 |
| 整体316L不锈钢 | 00Cr17Ni14Mo2 | 00Cr17Ni14Mo2 | 00Cr17Ni14Mo2 | 00Cr17Ni14Mo2 |
六、进口不锈钢螺杆泵结构图
七、进口不锈钢螺杆泵常用规格
| 型号 | 压力 MPa | 配6级电机 n=960r/min | 配8级电机 n=720r/min | 配套齿轮减速电机 | 进口 法兰 mm | 出口 法兰 mm | 允许颗粒直径mm | 允许纤维长度mm | ||||
| 流量 m3/h | 功率 kw | 流量 m3/h | 功率 kw | 流量 m3/h | 功率 kw | 转速 r/min | ||||||
| BX10-1 | 0.8 | 0.1 | 0.55 | / | 按需配置 | 25 | 25 | 0.8 | 15 | |||
| BX10-2 | 1.6 | 0.55 | ||||||||||
| BX13-1 | 0.6 | 0.4 | 0.55 | |||||||||
| BX13-1 | 1.2 | 0.55 | ||||||||||
| BX15-1 | 0.6 | 0.8 | 0.55 | 1 | 20 | |||||||
| BX15-2 | 1.2 | 0.75 | ||||||||||
| BX20-1 | 0.6 | 1.2 | 0.75 | 1.5 | 25 | |||||||
| BX20-2 | 1.2 | 1.1 | ||||||||||
| BX25-1 | 0.6 | 2 | 1.5 | 32 | 25 | 2 | 30 | |||||
| BX25-2 | 1.2 | 2.2 | 1.5 | 1.5 | ||||||||
| BX26-1 | 0.6 | / | 1.2 | 0.75 | 290 | |||||||
| BX30-1 | 0.6 | 5 | 2.2 | 3.75 | 1.5 | 2.6 | 1.5 | 510 | 50 | 40 | 2.5 | 30 |
| BX30-2 | 1.2 | 3 | 2.2 | 2.2 | ||||||||
| BX31-1 | 0.6 | / | 3 | 1.5 | 290 | |||||||
| BX35-1 | 0.6 | 8 | 3 | 6 | 2.2 | 4 | 2.2 | 510 | 65 | 50 | 3 | 40 |
| BX35-2 | 1.2 | 4 | 3 | 3 | ||||||||
| BX36-1 | 0.6 | / | 4.85 | 1.5 | 290 | |||||||
| BX40-1 | 0.6 | 12 | 4 | 9 | 3 | 6 | 3 | 510 | 80 | 65 | 3.8 | 45 |
| BX40-2 | 1.2 | 5.5 | 4 | 4 | ||||||||
| BX41-1 | 0.6 | / | 7.25 | 2.2 | 290 | |||||||
| BX50-1 | 0.6 | 20 | 5.5 | 15 | 4 | 10.5 | 4 | 510 | 100 | 80 | 5 | 50 |
| BX50-2 | 1.2 | 7.5 | 5.5 | 7.5 | ||||||||
| BX51-1 | 0.6 | / | 30 | 7.5 | 15 | 4 | 380 | |||||
| BX60-1 | 0.6 | 30 | 11 | 22.5 | 7.5 | 15 | 11 | 510 | 125 | 100 | 6 | 60 |
| BX60-2 | 1.2 | 15 | 11 | 15 | ||||||||
| BX61-1 | 0.6 | / | 25 | 7.5 | 460 | |||||||
| BX70-1 | 0.6 | / | 45 | 11 | 25 | 11 | 520 | 150 | 125 | 8 | 70 | |
| BX70-2 | 1.2 | 15 | 15 | |||||||||
| BX85-1 | 0.6 | 55 | 15 | 55 | 15 | 580 | 150 | 125 | 10 | 80 | ||
| BX85-2 | 1.2 | / | 18.5 | 500 | ||||||||
| BX105-1S | 0.6 | 100 | 22 | 510 | 200 | 200 | 15 | 110 | ||||
| BX105-1 | 0.6 | 90 | 22 | 520 | 200 | 150 | ||||||
| BX105-1 | 0.6 | 65 | 18.5 | 380 | ||||||||
| BX105-2 | 1.2 | 100 | 37 | 510 | 200 | 200 | ||||||
| BX135-1 | 0.6 | 150 | 45 | 380 | 18 | 130 | ||||||
| BX135-2 | 1.2 | 150 | 75 | 380 | ||||||||
| BX150-1 | 0.6 | 200 | 75 | 380 | 250 | 250 | 20 | 150 | ||||
八、进口不锈钢螺杆泵备注
1.每个型号可生产调速螺杆泵，调速方式为：手动无级调速（序号二表格）、电磁调速（序号三表格）、变频调速
2.表格中配套齿轮减速电机为常用转速，其他转速请查看序号四表格。
3.“/”表示不按此配置或按此配置泵表现不佳。
九、进口不锈钢螺杆泵配套手动无级调速电机-规格表
| 型号 | 压力 MPa | 配套一级无级调速电机 | 配套二级无级调速电机 | 进口 法兰 mm | 出口 法兰 mm | ||||
| 流量 m3/h | 转速 r/min | 功率 kw | 流量 m3/h | 转速 r/min | 功率 kw | ||||
| BX10-1 | 0.8 | 0.02-0.1 | 200-960 | 0.55 | 0.004-0.02 | 40-200 | 0.55 | 25 | 25 |
| BX10-2 | 1.6 | 0.75 | 0.55 | 25 | 25 | ||||
| BX13-1 | 0.6 | 0.08-0.4 | 0.55 | 0.016-0.08 | 0.55 | 25 | 25 | ||
| BX13-2 | 1.2 | 0.75 | 0.55 | 25 | 25 | ||||
| BX15-1 | 0.6 | 0.16-0.8 | 0.55 | 0.032-0.16 | 0.55 | 25 | 25 | ||
| BX15-2 | 1.2 | 0.75 | 0.55 | 25 | 25 | ||||
| BX20-1 | 0.6 | 0.24-1.2 | 0.75 | 0.048-0.24 | 0.55 | 25 | 25 | ||
| BX20-2 | 1.2 | 1.1 | 0.55 | 25 | 25 | ||||
| BX25-1 | 0.6 | 0.4-2 | 1.5 | 0.08-0.4 | 0.55 | 32 | 25 | ||
| BX25-2 | 1.2 | 2.2 | 0.75 | 32 | 25 | ||||
| BX30-1 | 0.6 | 1-5 | 2.2 | 0.2-1 | 0.75 | 50 | 40 | ||
| BX30-2 | 1.2 | 3 | 0.75 | 50 | 40 | ||||
| BX35-1 | 0.6 | 1.6-8 | 3 | 0.32-1.6 | 1.5 | 65 | 50 | ||
| BX35-2 | 1.2 | 4 | 1.5 | 65 | 50 | ||||
| BX40-1 | 0.6 | 2.4-12 | 4 | 0.048-2.4 | 1.5 | 80 | 65 | ||
| BX40-2 | 1.2 | 5.5 | 2.2 | 80 | 65 | ||||
| BX50-1 | 0.6 | 4-20 | 5.5 | 0.8-4 | 2.2 | 100 | 80 | ||
| BX50-2 | 1.2 | 7.5 | 2.2 | 100 | 80 | ||||
| BX60-1 | 0.6 | 6-30 | 11 | 1.2-6 | 3 | 125 | 100 | ||
| BX60-2 | 1.2 | 15 | 4 | 125 | 100 | ||||
| BX70-1 | |||||||||
十、进口不锈钢螺杆泵配套电磁调速电机-规格表
| 型号 | 压力 MPa | 流量 m3/h | 转速 r/min | 功率 kw | 进口法兰 mm | 出口法兰 mm |
| BX30-1 | 0.6 | 0.625-2.5 | 125-1250 | 2.2 | 50 | 40 |
| BX30-2 | 1.2 | 3 | 50 | 40 | ||
| BX35-1 | 0.6 | 1-4 | 125-1250 | 3 | 65 | 50 |
| BX35-2 | 1.2 | 4 | 65 | 50 | ||
| BX40-1 | 0.6 | 1.5-6 | 125-1250 | 4 | 80 | 65 |
| BX40-2 | 1.2 | 5.5 | 80 | 65 | ||
| BX50-1 | 0.6 | 2.5-10 | 125-1250 | 5.5 | 100 | 80 |
| BX50-2 | 1.2 | 7.5 | 100 | 80 | ||
| BX60-1 | 0.6 | 3.75-15 | 125-1250 | 11 | 125 | 100 |
| BX60-2 | 1.2 | 15 | 125 | 100 |
十一、配套齿轮减速电机-规格表
| 压力0.6MPa | 压力1.2MPa | ||||||
| 型号 | 流量 m3/h | 功率 kw | 转速 r/min | 型号 | 流量 m3/h | 功率 kw | 转速 r/min |
| BX15-1 | 0.21 | 0.55 | 510 | BX15-2 | 0.21 | 0.75 | 510 |
| 0.16 | 0.55 | 380 | 0.16 | 0.75 | 380 | ||
| 0.1 | 0.55 | 252 | 0.1 | 0.75 | 252 | ||
| 0.07 | 0.55 | 189 | 0.07 | 0.75 | 189 | ||
| BX20-1 | 0.4 | 0.75 | 510 | BX20-2 | 0.4 | 1.1 | 510 |
| 0.32 | 0.75 | 380 | 0.32 | 1.1 | 380 | ||
| 0.2 | 0.75 | 252 | 0.2 | 1.1 | 252 | ||
| 0.16 | 0.75 | 189 | 0.16 | 1.1 | 189 | ||
| BX25-1 | 1 | 1.1 | 510 | BX25-2 | 1 | 1.5 | 510 |
| 0.7 | 1.1 | 380 | 0.7 | 1.5 | 380 | ||
| 0.5 | 1.1 | 252 | 0.5 | 1.5 | 252 | ||
| 0.37 | 0.75 | 189 | 0.37 | 1.1 | 189 | ||
| BX30-1 | 2.6 | 1.5 | 510 | BX30-2 | 2.6 | 2.2 | 510 |
| 1.9 | 1.5 | 380 | 1.9 | 2.2 | 380 | ||
| 1.3 | 1.5 | 252 | 1.3 | 2.2 | 252 | ||
| 1 | 1.1 | 189 | 1 | 1.5 | 189 | ||
| BX35-1 | 4 | 2.2 | 510 | BX35-2 | 4 | 3 | 510 |
| 2.9 | 2.2 | 380 | 2.9 | 3 | 380 | ||
| 1.8 | 2.2 | 252 | 1.8 | 3 | 252 | ||
| 1.5 | 1.5 | 189 | 1.5 | 2.2 | 189 | ||
| BX40-1 | 6 | 3 | 510 | BX40-2 | 6 | 4 | 510 |
| 4.5 | 3 | 380 | 4.5 | 4 | 380 | ||
| 2.5 | 3 | 252 | 2.5 | 4 | 252 | ||
| 1.8 | 2.2 | 189 | 1.8 | 3 | 189 | ||
| BX50-1 | 11.5 | 4 | 510 | BX50-2 | 11.5 | 7.5 | 510 |
| 7.5 | 4 | 380 | 7.5 | 7.5 | 380 | ||
| 5 | 4 | 252 | 5 | 5.5 | 252 | ||
| 3.5 | 3 | 189 | 3.5 | 4 | 189 | ||
| BX60-1 | 15 | 7.5 | 510 | BX60-2 | 15 | 11 | 510 |
| 11 | 7.5 | 380 | 11 | 11 | 380 | ||
| 7.3 | 5.5 | 252 | 7.3 | 7.5 | 252 | ||
| 5.5 | 4 | 189 | 5.5 | 5.5 | 189 | ||
| BX70-1 | 28 | 11 | 510 | BX70-2 | 28 | 18.5 | 510 |
| 20.8 | 11 | 380 | 20.8 | 18.5 | 380 | ||
| 13.8 | 7.5 | 252 | 13.8 | 11 | 252 | ||
| 10 | 7.5 | 189 | 10 | 11 | 189 | ||
| BX85-1 | 52 | 15 | 510 | BX85-2 | 52 | 22 | 510 |
| 39 | 15 | 380 | 39 | 22 | 380 | ||
| 25.9 | 11 | 252 | 25.9 | 15 | 252 | ||
| 18 | 11 | 189 | 18 | 15 | 189 | ||
| BX105-1 | 100 | 22 | 510 | BX105-2 | 100 | 37 | 510 |
| 73 | 22 | 380 | 73 | 37 | 380 | ||
| 48 | 18.5 | 252 | 48 | 30 | 252 | ||
| 36 | 18.5 | 189 | 36 | 22 | 189 | ||
| BX135-1 | 160 | 45 | 380 | BX135-2 | 160 | 75 | 380 |
| 110 | 37 | 252 | 110 | 75 | 252 | ||
| 83 | 30 | 189 | 83 | 45 | 189 | ||
十二、进口不锈钢螺杆泵定子及万向节可选材质配置表
| 名称 | 说明 |
| 天然橡胶 | 弹性较大，抗撕裂性较好，耐磨性较好，是定子的常见材质。但其耐油和耐溶剂性不好，抗酸碱腐蚀能力低，耐热性不高这些缺点限制了应用面。使用温度60内。 |
| 丁青橡胶 | 耐汽油和脂肪烃油类的性能较好，耐热性较好，耐磨性尚可，弹性较天然橡胶低，耐酸碱性能一般，与天然橡胶同为使用率较高的定子材质。使用温度90内。 |
| 硅橡胶 | 主要应用在食品及医药工业等有卫生要求的场合。价格较贵。对热氧化和臭氧的稳定性较高，化学惰性大。使用温度100内。 |
| 氟橡胶 | 耐化学腐蚀性、耐臭氧、耐大气老化性均较好。但价格昂贵。主要应用在腐蚀较高的场合。 |
| 溶剂橡胶 | 在有机溶剂中不溶胀或轻微溶胀。专为输送相应有机溶剂开发。 |
