一、进口斜轴柱塞泵产品概述

美国尼科NICO进口斜轴柱塞泵由气缸泵体、配电机、柱塞和斜盘等主要部件组成，罐子体内有多个柱塞，柱塞是轴向并列的。进口斜轴柱塞泵用于开式回路静液压传动中，具有恒功率和恒压力等多种变量控制方式。不需要外控油源，无缸体摆动架，球面配油，具有结构紧凑，体积小，重量轻，工作压力高，转速高，能自动对心，稳定转速低，噪音低，寿命长，能承受径向力，安装位置随意，工作介质高等优点。

二、进口斜轴柱塞泵选型参数

公称通径：28-180(mm)

流量范围：133-477(L/min)

功率范围：89-319kw

转速范围：1900-3100r/min

防爆标志：ExdeIIBT4 DIP21 TA T6

防护等级：IP54/IP65

额定电压：220v、380v，660v，1140v

温度范围：-25℃～80℃

工作压力：≤400bar

泵体材质：WCB、304、316、316L

三、进口斜轴柱塞泵工作原理

斜轴柱塞泵马达旋转传动轴时，泵缸与柱塞一起旋转，柱塞头始终与斜盘接触，斜盘因为从0移动到180，也就是柱塞，柱塞缸的体积逐渐增大，液体通过排油板的进气口A吸入用油桶，当这个柱塞从180变成360时，柱塞气缸的体积逐渐减小，气缸内的液体通过排油板的出口排出液体。只要斜轴式轴向柱塞泵的驱动轴继续旋转，泵就会继续工作。通过更改倾斜元件的角度，可以更改泵缸内柱塞的移动长度，从而更改泵流量，倾斜角度固定的称为定量泵，能够改变倾斜角度的称为可变泵。

四、进口斜轴柱塞泵主要特点

1. 斜轴式柱塞泵中的柱塞是由连杆股动的，所受径向力很小，因而容许传动轴与缸体轴线之间的夹角抵达25°，现已抵达40°，因而泵的排量较大。而斜盘式轴向柱塞泵的斜盘倾角受径向力的绑缚，一般不超过过20°。

2. 缸体遭到的倾覆力矩很小，缸体端面与配油盘贴合均匀，走漏丢掉小，容积功率高;抵触丢掉小，机械功率高。

3. 结构安靖，抗冲击功用好。

4. 由于斜轴泵的传动轴要接受相当大的轴向力和径向力，需选用承载才调大的推力轴承。

5. 斜轴泵的总功率略高于斜盘泵。但斜轴泵的体积大，流量的调度靠摇晃缸体使缸体轴线与传动轴线的夹角发生变化来完毕，运动部件的惯性大，动态照料慢。

6. 由于求铰处能够较好地锚固，有利于柱塞的回程，斜轴式柱塞泵容许在自吸工况或较低的进口压力下作业，其自吸功用较斜盘式轴向柱塞泵好。
7.斜轴柱塞泵，采用40度斜轴设计，ISO法兰连接，花键8×32×36 DIN ISO 14-NF

五、进口斜轴柱塞泵具有以下优点

● 经凑的设计

● 更加经济

● 高功率密度

● 综合效率高

● 高转速

● 高输出压力

● 低噪音

● 更高的可靠性

● 不需要接泄漏管

● 更小的安装尺寸

● 旋转方向改变简单

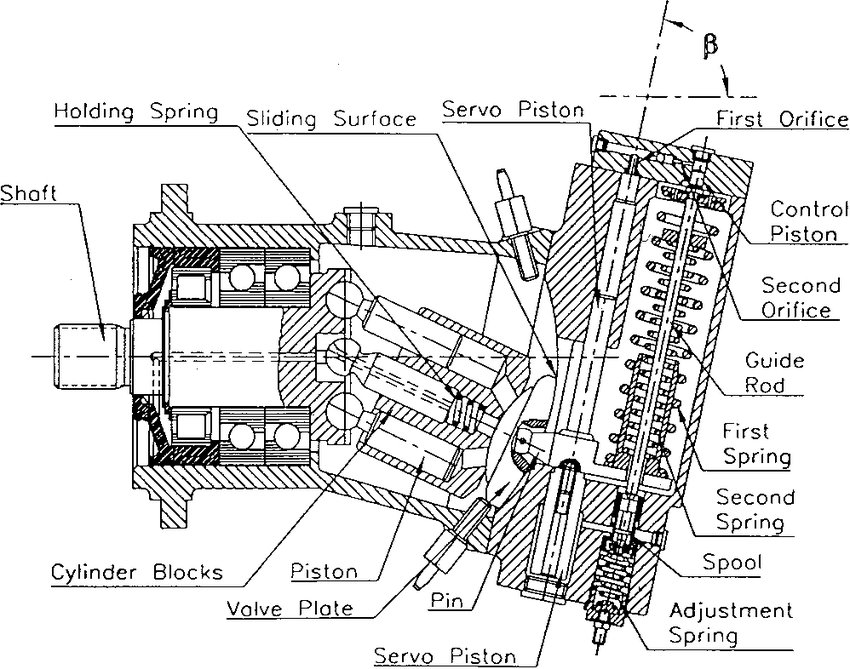

六、进口斜轴柱塞泵结构图

七、进口斜轴柱塞泵性能参数

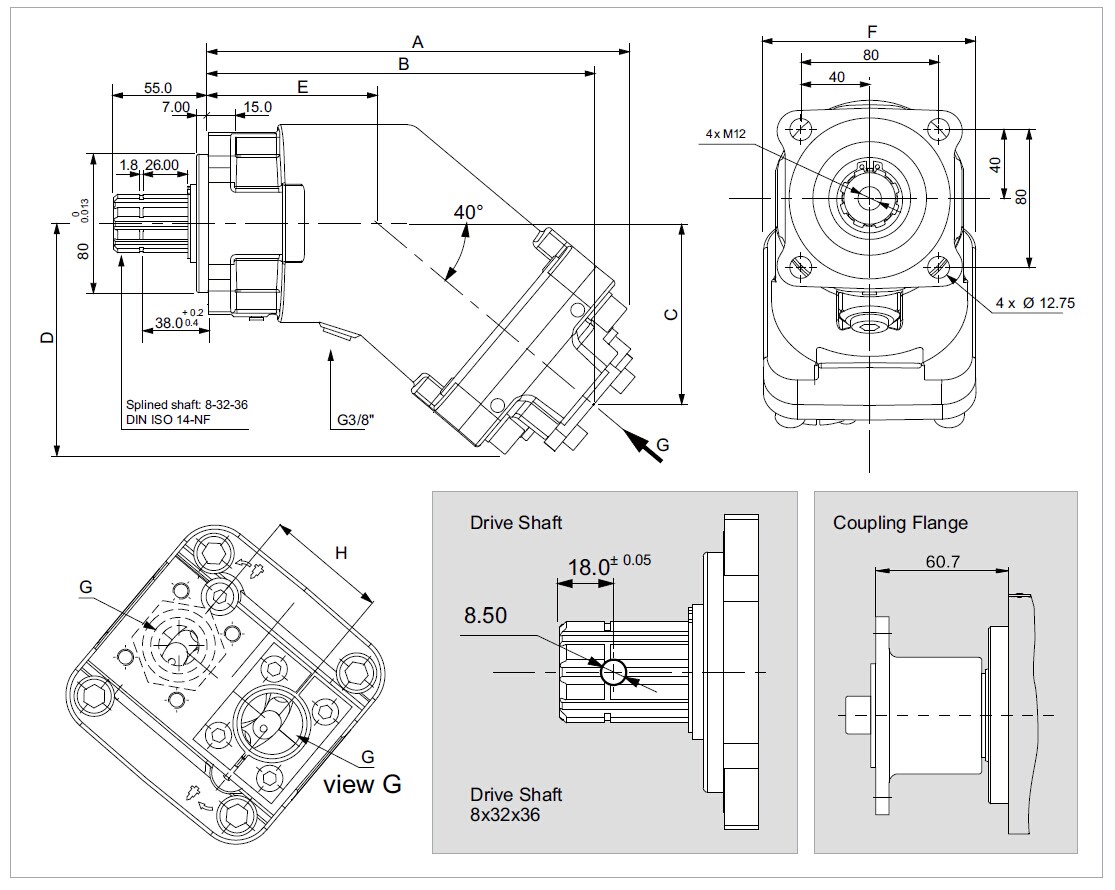

八、进口斜轴柱塞泵安装尺寸图

九、进口斜轴柱塞泵性能参数

十、进口斜轴柱塞泵选型参考
