一、进口工程塑料离心泵产品概述

美国尼科NICO进口工程塑料离心泵产品均采用机械密封，使用改性ABS（工程塑料）作为泵的材质，工程塑料离心泵主要由泵头、磁力传动器（磁缸）、电动机、连接底板等几部分零件组成。工程塑料离心泵通过磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成当电动机带动外磁转子旋转时，磁场能穿透空气隙和非磁性物质，带动与叶轮相连的内磁转子作同步旋转，实现动力的无接触同步传递，将容易泄露的动密封结构转化为零泄漏的静密封结构。由于泵轴、内磁转子被泵体、隔离套完 封闭，从而解决了"跑、冒、滴、漏"问题。   美国尼科NICO的进口工程塑料离心泵其结构合理、重量轻、体积小、寿命长，广泛应用于化工，食品、制药、电镀、造纸、环保、水处理等部门，输送酸、碱、盐等腐蚀性液体。其中104型采用220V电压，可供家庭选用。

二、进口工程塑料离心泵选型参数

公称通径：DN15-DN300(mm)

流量范围：55-445(m3/h)

扬程范围：7-26(m)

功率范围：0.18-3.7kw

自吸高度：5(m)

转速范围：1450-2900r/min

防爆标志：ExdeIIBT4 DIP21 TA T6

防护等级：IP54/IP65

额定电压：DC24v、220v、380v，660v，1140v（DC、AC）

温度范围：0~75℃（GFRPP），0~90℃（PVDF），0~100℃（ETFE）

工作压力：≤1.6Mpa

泵体材质：FRPP，PVDF

三、进口自吸式塑料离心泵主要特点

1、耐强酸强碱：采用纯正FRPP/CFRPP/PVDF塑料材质射出成型，依客户使用之化学性选择不同材质。

2、适用 域广：电镀、涂装、蚀刻、表面处理、实验室、化学制程等，可耐大部份的化学性3、适合各种酸碱液输送作业。

4、特殊的铁氟龙弹性轴封设计，搭配各种材质的轴封如陶瓷、碳精、SSIC 及 Hastelloy-C 合金弹簧 异的耐久及耐腐蚀性。

5、结构上：塑料射出成型之底座，轻便，耐腐蚀。

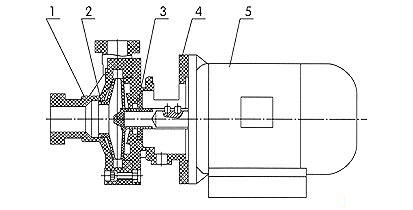

四、进口工程塑料离心泵结构图

1、泵壳 2、叶轮-轴总成 3、机械密封 4、泵盖 5、电机

五、进口工程塑料离心泵性能参数

型号	口径（mm）		流量 （m3/h）	扬程 （m）	吸程 （m）	转速 （r/min）	电压 （v）	电机功率 （kw）
	进口	出口
GSNK32-25-100(104)	32	25	5	7	6	2900	220	0.55
GSNK32-25-105(103)	32	25	6.3	8	6		380	0.75
GSNK40-32-125(102)	40	32	12.5	20	6		380	1.5
GSNK65-50-150(101)	65	50	25	25	6		380	4

六、进口工程塑料离心泵主要技术参数

型号	口径（mm）		流量 （m3/h）	扬程 （m）	吸程 （m）	转速 （r/min）	电压 （v）	电机功率 （kw）
	进口	出口
GSNK32-25-100(104)	32	25	5	7	6	2900	220	0.55
GSNK32-25-105(103)	32	25	6.3	8	6		380	0.75
GSNK40-32-125(102)	40	32	12.5	20	6		380	1.5
GSNK65-50-150(101)	65	50	25	25	6		380	4

七、进口工程塑料离心泵安装尺寸

八、进口工程塑料离心泵外形尺寸表

尺寸型号	A	B	C	D	E	F	G
GSNK20-15-60	380	120	20	15	120	90	110
GSNK32-25-100	400	240	32	25	120	90	110
GSNK32-25-105	400	240	32	25	120	90	110
GSNK40-32-125	500	250	40	32	140	100	120
GSNK50-40-130	510	250	50	40	140	120	120
GSNK65-50-150	610	340	65	50	190	140	152

九、进口工程塑料离心泵性能曲线

十、进口工程塑料离心泵安装指示

1、塑料泵应水平安装，泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。

2、泵在使用前泵体内先加水。当抽吸液面高于轴心线时，启动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配底阀。

3、电机启动前，应检查其旋转方向是否与泵转向标记一致。

4、被输送介质及温度应在泵材质允许的范围之内（见附表）。离心泵使用温度FP≤80℃、FS≤60℃电机温升不得超过80℃，环境温度＜40℃。

5、禁止碰撞运行。

十一、进口工程塑料离心泵材质的耐腐蚀性能

故障形式	产生原因	排除方法
泵不出液	泵反转 进液管道漏气 泵腔蓄液太少 吸程太高 底阀漏水 叶轮受阻不转	改变电机接线 杜绝漏气 增加蓄液量 降低泵安装位置 清理底阀 清洗泵壳、叶轮
流量不足	吸入管径太小 叶轮流道阻塞 扬程过高 吸入管路有空气漏进 叶轮损坏	调换进液器 清洗叶轮 开大出液阀 杜绝漏气 更换叶轮
扬程过低	流量过太 转速太低	关小出水阀 恢复额定转速
噪音过低	泵内有杂物 转动件与固定件碰擦 轴严重磨损	检查清理 调整间隙 更换泵轴
漏液	泵壳固定螺钉松动 机械密封严重磨损	拧紧螺钉 更换机械密封
