进口氟塑料耐腐蚀泵
一、进口氟塑料耐腐蚀泵产品概述
美国尼科NICO进口氟塑料耐腐蚀泵是一种单级单吸悬臂离心泵，其结构特点为：过流部件均为氟塑料制作，泵体的内衬材料有聚全氟乙丙烯(F46)或聚偏二氟乙烯(F2)等品种，可根据用户的需要任选。氟塑料耐腐蚀泵主要适用于输送酸碱类或溶剂类的清液介质。采用特殊密封后，也可输送含少量固体的腐蚀性介质。该系列泵采用WB2、152、169等形式的机械密封。使用温度范围为-20〜100℃。
二、进口氟塑料耐腐蚀泵选型参数
公称通径：25-300(mm)
流量范围：3-150(m3/h)
扬程范围：10-40(m)
功率范围：0.75-22kw
转速范围：2900r/min
防爆标志：ExdeIIBT4 DIP21 TA T6
防护等级：IP54/IP65
额定电压：DC24v、220v、380v，660v，1140v（DC、AC）
温度范围：-20℃～120℃
工作压力：≤1.6Mpa
泵体材质：铸铁、WCB、304、316、316L
三、进口氟塑料耐腐蚀泵产品选型与标识
选型提示及其它说明
一.用户在选用进口氟塑料耐腐蚀泵时，应向尼科泵业提供详细的工况，如输送介质的化学性质、介质的固含量、介质的粘度及温度、防爆要求等以便本公司确定细分型号：
1.耐酸型：适用输送各类强酸或酸与溶剂的混合物。
2.耐碱型：适用输送碱性清液或碱性液体与溶剂混合物。
3.防爆型：适用输送易燃易爆的液体、配用防爆电机。
二.进口氟塑料耐腐蚀泵在用户工况特殊时，泵体、叶轮也采用了超高分子量聚乙烯(UHMWPE)制造，产品价格也随材料的变化而变化。
三.进口氟塑料耐腐蚀泵为托架式结构，特点是维修方便。特点是轻便、节能、经济。用户可根据本单位需要选型。
四、进口氟塑料耐腐蚀泵曲线图
五、进口氟塑料耐腐蚀泵结构图
六、进口氟塑料耐腐蚀泵主要配件表
| 序号 | 名称 | 序号 | 名称 | 序号 | 名称 | 序号 | 名称 | 序号 | 名称 | 序号 | 名称 |
| 1 | 进口接管 | 4 | 后盖 | 7 | 穿轴螺杆 | 10 | 油镜 | 13 | 轴承侧盖 | 16 | 穿轴螺母 |
| 2 | 泵壳 | 5 | 静环压盖 | 8 | 主轴 | 11 | 油塞 | 14 | 轴承油封 | ||
| 3 | 叶轮 | 6 | 机械密封 | 9 | 轴承座 | 12 | 轴承 | 15 | 联轴器 |
七、进口氟塑料耐腐蚀泵性能参数表
| 规格 | 参考型号 | 流量 (m3/h) | 扬程 (m) | 电机功率 (kW) | 电机转速 (r/min) | 进口×出口 法兰(DN) |
| 25FSL(L) | 25FSL(L)-3-15/0.75kW-2 | 3 | 15 | 0.75 | 2900 | 25×25 |
| 25FSL(L)-3-18/1.1kW-2 | 3 | 18 | 1.1 | |||
| 25FSL(L)-6-15/1.1kW-2 | 6 | 15 | 1.1 | |||
| 25FSL(L)-10-10/1.1kW-2 | 10 | 10 | 1.1 | |||
| 40FSL(L) | 40FSL(L)-5-20/1.5kW-2 | 5 | 20 | 1.5 | 2900 | 40×32 |
| 40FSL(L)-5-25/2.2kW-2 | 5 | 25 | 2.2 | |||
| 40FSL(L)-10-16/1.5kW-2 | 10 | 16 | 1.5 | |||
| 40FSL(L)-10-20/2.2kW-2 | 10 | 20 | 2.2 | |||
| 40FSL(L)-15-15/2.2kW-2 | 15 | 15 | 2.2 | |||
| 50FSL(L) | 50FSL(L)-10-25/3kW-2 | 10 | 25 | 3 | 2900 | 50×32 |
| 50FSL(L)-10-30/4kW-2 | 10 | 30 | 4 | |||
| 50FSL(L)-15-20/3kW-2 | 15 | 20 | 3 | |||
| 50FSL(L)-15-25/4kW-2 | 15 | 25 | 4 | |||
| 50FSL(L)-20-15/3kW-2 | 20 | 15 | 3 | |||
| 50FSL(L)-20-20/4kW-2 | 20 | 20 | 4 | |||
| 50FSL(L)-H | 50FSL(L)-H-10-35/5.5kW-2 | 10 | 35 | 5.5 | 2900 | 50×40 |
| 50FSL(L)-H-15-32/5.5kW-2 | 15 | 32 | 5.5 | |||
| 50FSL(L)-H-20-30/5.5kW-2 | 20 | 30 | 5.5 | |||
| 50FSL(L)-H-20-35/7.5kW-2 | 20 | 35 | 7.5 | |||
| 65FSL(L) | 65FSL(L)-25-28/5.5kW-2 | 25 | 28 | 5.5 | 2900 | 65×50 |
| 65FSL(L)-25-32/7.5kW-2 | 25 | 32 | 7.5 | |||
| 65FSL(L)-30-26/5.5kW-2 | 30 | 26 | 5.5 | |||
| 65FSL(L)-30-30/7.5kW-2 | 30 | 30 | 7.5 | |||
| 65FSL(L)-40-20/7.5kW-2 | 40 | 20 | 7.5 | |||
| 80FSL(L) | 80FSL(L)-40-25/7.5kW-2 | 40 | 25 | 7.5 | 2900 | 80×65 |
| 80FSL(L)-50-15/5.5kW-2 | 50 | 15 | 5.5 | |||
| 80FSL(L)-50-20/7.5kW-2 | 50 | 20 | 7.5 | |||
| 80FSL(L)-50-30/11kW-2 | 50 | 30 | 11 | |||
| 80FSL(L)-60-15/7.5kW-2 | 60 | 15 | 7.5 | |||
| 80FSL(L)-60-22/11kW-2 | 60 | 22 | 11 | |||
| 80FSL(L)-70-15/11kW-2 | 70 | 15 | 11 | |||
| 100FSL(L) | 100FSL(L)-45-40/15kW-2 | 45 | 40 | 15 | 2900 | 100×80 |
| 100FSL(L)-60-32/15kW-2 | 60 | 32 | 15 | |||
| 100FSL(L)-80-35/18.5kW-2 | 80 | 35 | 18.5 | |||
| 100FSL(L)-100-20/15kW-2 | 100 | 20 | 15 | |||
| 100FSL(L)-100-25/18.5kW-2 | 100 | 25 | 18.5 | |||
| 100FSL-100-32/22kW-2 | 100 | 32 | 22 | |||
| 100FSL-130-25/22kW-2 | 130 | 25 | 22 | |||
| 100FSL-150-20/22kW-2 | 150 | 20 | 22 |

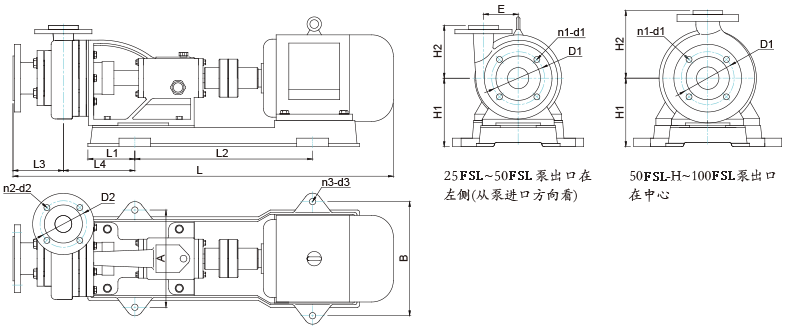

八、进口氟塑料耐腐蚀泵的外型图与安装尺寸图
九、进口氟塑料耐腐蚀泵的外型图与安装尺寸表
| 规格 | 配套电机 | A | B | E | H1 | H2 | L1 | L2 | L3 | L4 | L | D1 | D2 | n1-d1 | n2-d2 | n3-d3 |
| 25FSL | 0.75~1.1kW-2 | 230 | 230 | 60 | 165 | 120 | 90 | 380 | 85 | 130 | 760 | 85 | 85 | 4-Φ14 | 4-Φ14 | 4-Φ15 |
| 2.2kW-2 | 230 | 230 | 60 | 165 | 120 | 90 | 380 | 85 | 130 | 810 | 85 | 85 | 4-Φ14 | 4-Φ14 | 4-Φ15 | |
| 40FSL | 2.2kW-2 | 230 | 230 | 75 | 165 | 140 | 90 | 380 | 125 | 140 | 845 | 110 | 100 | 4-Φ14 | 4-Φ14 | 4-Φ15 |
| 3kW-2 | 230 | 270 | 75 | 165 | 140 | 110 | 420 | 125 | 160 | 900 | 110 | 100 | 4-Φ14 | 4-Φ14 | 4-Φ15 | |
| 50FSL | 3kW-2 | 230 | 270 | 82 | 165 | 125 | 110 | 420 | 120 | 170 | 900 | 125 | 100 | 4-Φ14 | 4-Φ14 | 4-Φ15 |
| 4kW-2 | 230 | 310 | 82 | 165 | 125 | 110 | 420 | 120 | 170 | 920 | 125 | 100 | 4-Φ14 | 4-Φ14 | 4-Φ15 | |
| 50FSL-H | 4kW-2 | 230 | 310 | 0 | 162 | 160 | 110 | 420 | 135 | 165 | 880 | 125 | 110 | 4-Φ14 | 4-Φ14 | 4-Φ15 |
| 5.5~7.5kW-2 | 230 | 350 | 0 | 182 | 160 | 110 | 420 | 135 | 165 | 945 | 125 | 110 | 4-Φ14 | 4-Φ14 | 4-Φ15 | |
| 65FSL | 5.5~7.5kW-2 | 275 | 340 | 0 | 187 | 165 | 150 | 450 | 130 | 205 | 1060 | 145 | 125 | 4-Φ18 | 4-Φ18 | 4-Φ18 |
| 11~15kW-2 | 275 | 370 | 0 | 220 | 165 | 150 | 560 | 130 | 200 | 1240 | 145 | 125 | 4-Φ18 | 4-Φ18 | 4-Φ25 | |
| 80FSL | 5.5~7.5kW-2 | 275 | 340 | 0 | 187 | 165 | 150 | 450 | 145 | 205 | 1065 | 160 | 145 | 4-Φ18 | 4-Φ18 | 4-Φ18 |
| 11~15kW-2 | 275 | 370 | 0 | 220 | 165 | 150 | 560 | 145 | 200 | 1195 | 160 | 145 | 4-Φ18 | 4-Φ18 | 4-Φ25 | |
| 100FSL | 11~15kW-2 | 310 | 430 | 0 | 225 | 220 | 165 | 600 | 205 | 220 | 1260 | 180 | 160 | 4-Φ18 | 4-Φ18 | 4-Φ25 |
| 18.5kW-2 | 310 | 430 | 0 | 225 | 220 | 165 | 600 | 205 | 220 | 1305 | 180 | 160 | 4-Φ18 | 4-Φ18 | 4-Φ25 |
十、进口氟塑料耐腐蚀泵的安装
1. NK系列氟塑料耐腐蚀泵与电机由尼科泵业装好出厂，只要将本泵水平放置，接上进、出管和接通电源线。(注意电机转向应与泵的运转箭头方向相一致)
2. 泵体采用氟塑料压制而成，钢度较金属差，故管路重量不能直接压在泵体上，吸入管路尽量短直，出口管路如果过重应另加支架承受，以延长寿命。
3. 所有接合处必须保持密封，以防漏气漏液影响泵的工作性能。
十一、进口氟塑料耐腐蚀泵的装配
1. 装配顺序与拆卸顺序相反。
2. 请用柔软清洁布擦净动静环端面，并滴上润滑油。
3. 检查叶轮位置是否对准流道中心。
十二、进口氟塑料耐腐蚀泵的拆卸
1. 拧下轴承座与底板的连接螺栓，使泵头与电机分离。
2. 拧下泵壳与轴承座的连接螺栓，卸下泵壳。
3. 松开机械密封动环内六角紧固螺丝。
4. 拧下穿轴螺母，用木锤轻击穿轴螺杆，叶轮松动后取下。进口DN25、40、50型泵只需松开叶轮轴上的2只紧固螺栓即可取下。
5. 从叶轮轴上取下动环、静环组合等，拧下后盖与静环压盖的连接螺栓，取出静环。
6. 拆下轴承座前后轴承压盖，取出泵轴、轴承，清洗轴承座内腔。
十三、进口氟塑料耐腐蚀泵的拆卸
1. 拧下泵壳与支架的连接螺栓，卸下泵壳。
2. 松开机械密封动环内六角紧固螺丝。
3. 卸下电机风罩，拧下穿轴螺母。用木锤轻击穿轴螺杆，叶轮松动后取下。进口DN25、40、50型泵只需松开叶轮轴上的2只紧固螺栓即可取下。
4. 从叶轮轴上取下动环、静环组合等，拧下后盖与静环压盖的连接螺栓，取出静环。
十四、进口氟塑料耐腐蚀泵起动及停车
1. 检查电动机动转方向，是否与泵的旋转标记一致。
2. FSL型泵启动前检查托架油室内油位是否在规定范围内。
3. 开启进口阀门，往水泵内注足液体(引液)。
4. 关闭出口阀门。
5. 上述步骤完成后，启动电机慢慢打开出口阀门，这时压力表的位置将随出水打开的大小和变化，当压力表指针指到需要的位置时，停止出水阀门的调整。
6. 当需要停车时，首先关闭出水阀门，切断电源，再关闭进口阀门。
运转
运转过程中发现振动或不正常的声音时，应立即停车检查原因，故障排除才能工作。
十五、进口氟塑料耐腐蚀泵机械密封的使用及维护
NK系列氟塑料耐腐蚀泵根据使用条件的不同安装不同材质的机械密封，我公司正常安装配套出厂的密封为WB2或169型。使用时请注意以下几点：
1. 一般机械密封适用于清洁的无悬浮硬质颗粒的介质，如有颗粒请预先在订合同时告知。对新装的系列管路和储液罐，应认真冲洗干净，严防固体颗粒进入密封端面，使密封失效。
2. 在结晶的介质中，使用机械密封时，要注意经常冲洗，停车后重新启动前，要使密封端面的结晶冲洗干净。
3. 拆卸机械密封应仔细、不许用手锤、铁器等物敲击，以免破坏动、静环密封面。
4. 如果机械密封长期使用后污垢结实拆不下来时，不要强行敲击，应设法清除污垢，冲净后，再进行拆卸，以保证元件完好无损。
5. 安装机械密封前，应首先检查机封元件是否失效和损坏，如有则应重新更换或修复，严格检查动、静密封面的损坏情况，不许有任何细微的划伤、破边与缺陷，所有零部件(包括泵体、叶轮、后盖、密封腔等在装机前冲洗干净，然后涂上一层清洁的油脂或机油。
6. 装配时，注意静环与后盖的平行度，以防影响密封效果。
7. 正确调整弹簧的压缩力，使其不要太紧太松，安装泵时要先用手转动，应感觉密封有一定的压缩力，而又能轻快自如灵活的转动即可，如没有感觉调整弹簧的压缩力，以保证密封效果。
