一、进口小型管道泵产品概述

美国尼科NICO进口小型管道泵产品主要分为铸造型、焊接式、冲压式三大类，机封有两种设计：内置机封/外装机封。叶轮有的采用直联、半开式叶轮自吸泵，有的则采用闭式结构形式，另外，泵与电机的联接方式又有直联式和带轴承托架式两种，所有泵的轴封均采用目前较先进的悬臂式技术的机械密封，由于我公司产品集优良结构、性能、造形于一身，兼过流零部件及连接架采用优质不锈钢材料制造，所以，两系列产品具有耐腐蚀、性能可靠、使用，维护方便、结构紧凑、能耗低、密封性能好等一系列优点。广泛应用于食品、饮料、医药、化妆品、污水处理、化工(或精细化工)、电镀等行业使用。

二、进口小型管道泵选型参数

公称通径：25-300(mm)

流量范围：8-2600(m3/h)

扬程范围：7-150(m)

功率范围：1.5～18.5KW

转速范围：2900r/min

额定电压：DC24v、220v、380v，660v，1140v（DC、AC）

温度范围：-20℃～120℃

工作压力：≤1.6Mpa

泵体材质：铸铁、304、316、316L（可根据客户输送介质不同腐蚀程度而定。）

三、进口小型管道泵主要用途

进口小型管道泵可输送温度不高于100°C(直联式)或不高于160°C(带轴承托架式)，含(或不含)有细小软颗粒或纤维质，进口小型管道泵还具有自吸性能。两系列泵主要用于输送带腐蚀性、有卫生要求、粘稠性高的液体。

四、进口小型管道泵使用条件

1)、直联式泵的过流液体温度不得超过100℃，轴承托架式泵的过流液体温度不得超过160℃。

2)、由于到目前为止都没有一种适应任何介质、浓度、温度使用的材料，故用户输送介质的腐蚀性，使用条件均不应超出本泵材质的适用范围。

3)、本产品提出的技术数据以常温清水作介质测定，如输送介质不是常温清水时，水泵性能将会发生变化，敬请用户作出适当调整

五、进口小型管道泵使用条件说明

1)、直联式泵的过流液体温度不得超过100℃，轴承托架式泵的过流液体温度不得超过160℃。

2)、由于到目前为止都没有一种适应任何介质、浓度、温度使用的材料，故用户输送介质的腐蚀性，使用条件均不应超出本泵材质的适用范围。

3)、本产品提出的技术数据以常温清水作介质测定，如输送介质不是常温清水时，水泵性能将会发生变化，敬请用户作出适当调整5.材料：

(1).过流零件及接架;1Cr18Ni9Ti不锈钢。

(2).机械密封：静环：陶瓷(sic)。动环：石墨浸渍呋喃树脂。

(3)橡胶结构件：氟橡胶。1Cr18Ni9Ti不锈钢。

(4)如输送介质或使用条件与水泵配置材质不相配时，可另议配置其它材质。如过流零件配316，轴封可配聚四氟乙烯或其它种类的动静环等。

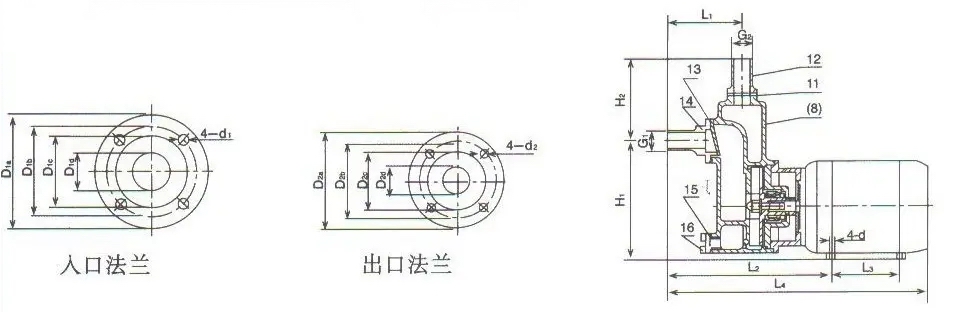

六、进口小型管道安装尺寸结构图

七、进口小型管道性能参数

八、进口小型管道性能参数

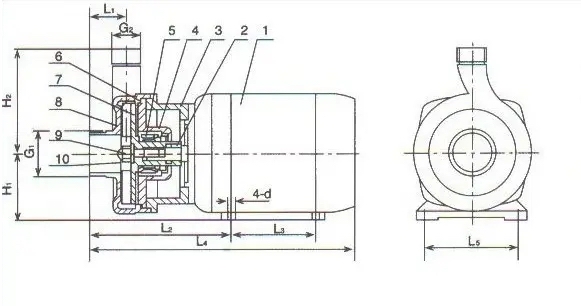

九、进口小型管道安装尺寸图

十、进口小型管道安装尺寸表

十一、进口小型管道安装说明

(1)泵装置的输送管道联接处，特别是输入管道的联接处必须联接可靠，密封良好。

(2)进口小型管道如安装高于抽吸液面时，吸入管进水口应安装底阀，进口小型管道在自吸范围内吸入管不必安装底阀。

(3)所输送液体如混有竹.木.石.金属等体程过大或过长的硬物时，吸入管进水口处必须装上滤网，以免上述之物体被吸入泵内造成卡死叶轮损坏电机或水泵零件。

(4)水泵装置一般应有过载与短路保护装置，如保险丝及过流继电器，并应根据电机铭牌的电流调整保护装置的设定位。

十二、进口小型管道使用说明

(1)在启动前，应先对泵腔灌满液体，严谨泵腔内液体不足而启动。

(2)在使用前，应确认电机转向无误才可使用，半开式叶轮结构泵的正确转向为：面向电机尾部观看，电机风叶应顺时针方向旋转，试验起动以点动为宜。

(3)带轴承托架式水泵在使用前应给轴承托架入30号润滑油，油位应保持在油镜中线以下，仅可见油以上，严谨缺油.导致损坏轴承。

(4)应注意检查轴封情况，如发现泄漏严重，应停机修复，避免液体渗入电机内腔损坏电机。
