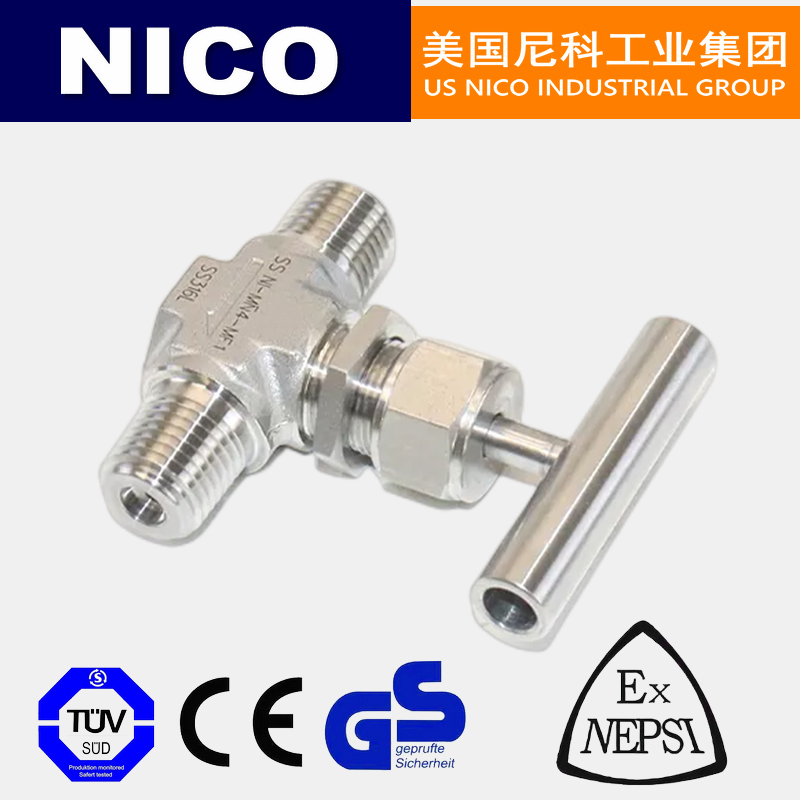

进口外螺纹针形阀
一、进口外螺纹针形阀选型阐述
| 产品名称： | 进口外螺纹针形阀 | 产品型号： | NCJV-5 |
| 公称通径： | 1/8"~2" 特殊规格可定制 | 驱动方式： | 手动 |
| 连接形式： | G螺纹、ZG螺纹、PT螺纹、NPT螺纹、RC螺纹、公制螺纹、英制螺纹、美制螺纹等其他形式接头可供选择。 | ||
| 公称压力： | 6000Psi | 最高压力 | ≤80000Psi |
| 适用温度： | -70℃~+580℃ | 最高温度 | ≤800℃ |
| 适用介质： | 气体液体等 | 产品重量： | 1KG~15KG |
| 阀体材质： | SS304、SS316、SS316L | 结构形式： | 截止型 |
| 适用场所 | 核电站、水电站、火力发电站、实验室气体管路、供热系统、气瓶钢瓶管路，化工仪器仪表 | ||
| 测试压力 | 1.5倍的最大工作压力 | 生产厂家 | 美国NICO尼科工业 |
二、进口外螺纹针形阀说明
美国尼科NICO进口外螺纹针形阀也叫针型阀，是指连接方式为外螺纹的针阀，结构形式和截止阀一样，具有寿命长、耐高压、体积小、耐腐蚀等特点。进口外螺纹针形阀具有更好的密封性能和耐受压力的能力，一般用于较小流量,较高压力的气体或者液体介质的密封。尼科针型阀每只针型阀均以额定工作压力的1.5倍氮气进行密封测试，可以根据不同的压力,不同的温度及介质来选配阀门配件确保阀门在特定的工作状态下不会发生泄漏,在相应的温度下密封件不会发生密封不严的现象。并可通过更换阀芯来实现截止、调节截流。
三、进口外螺纹针形阀主要零件材料
| 序号 NO. | 零件名称 Part name | 材质 Material |
| 1 | 阀体 Body | 20# A105 SS304 SS304L SS316 SS316L |
| 2 | 阀盖垫片 Bonnet Gasket | 紫铜(Red copper) PTFE |
| 3 | 阀盖Bonnet | 20# A105 SS304 SS304L SS316 SS316L |
| 4 | 填料垫 Packing Seat | PTFE 柔性石墨(Expanded Graphite) 金属盘根(Matel and Graphite) PPL |
| 5 | 填料 Packing | PTFE 柔性石墨(Expanded Graphite)PPL |
| 6 | 填料压盖 Packing Gland | 20# A105 SS304 SS304L SS316 SS316L |
| 7 | 阀杆 Stem | 20# A105 SS304 SS304L SS316 SS316L |
| 8 | 手柄 Handle | 20# A105 SS304 SS304L SS316 SS316L |
| 9 | 内六角螺钉 Hexagon Screw | 20# A105 SS304 SS304L SS316 SS316L |
特殊材质如蒙乃尔合金，哈氏合金等，均可定制。
四、进口外螺纹针形阀图片展示
五、进口外螺纹针形阀管螺纹说明
NPT是 National (American) Pipe Thread 的缩写，属于美国标准的60度锥管螺纹，用于北美地区．国家标准可查阅 GB/T12716
PT 是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为 1:16． 国家标准可查阅 GB/T7306。
G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅 GB/T7307另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英吋．行内人通常用分来称呼螺纹尺寸，一吋等于８分，1/4 吋就是２分，如此类推．
G 就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。即螺纹由一圆柱面加工而成。
ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc
公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，
公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。
公制螺纹用公制单位， 美英制螺纹用英制单位。
管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径，显然螺纹直径比公称直径大。1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。
螺纹的角度：公制和美制螺纹都是60度，英制是55度，TM水管螺纹是30度、SM针车螺纹和BC螺纹也是60度、公制梯形螺纹30度、英制梯形螺纹29度、台形螺纹（TW29度 TR和TM30度）
普通螺纹：公制螺纹 M；英制W；美制UNC、UNE、UNEF
管螺纹：英制PS、PT、PF ；美制NPS、NPT、NPTF、NPSM
风嘴螺纹：CTV、TV 1/4-20的外径尺寸是1A:0.2367-0.2489(6.012-6.322);2A:0.2408-0.2489(6.116-6.322)3A:0.2419-0.2500(6.1443-6.350).
英制螺纹：按照公称尺寸和每英寸牙数制定规格
如1/4"-20 ,3/4"-10, 1"-8 ，1/4"-20表示 公称尺寸1/4 即大径为6.35mm（25.4除4=6.35）每英寸20牙，依此类推。
