进口卧式联轴高压磁力泵

一、进口卧式高压磁力泵产品概述

美国尼科NICO进口卧式联轴高压磁力泵（简称联轴磁力泵）通常由电动机、磁力偶合器和耐腐蚀离心泵组成。使用特殊的滑动轴承，可以承受长时间的干运转。例子包括金刚石涂层轴承或陶瓷滚子轴承。其主要特点是利用磁力偶合器传递动力，全无泄漏，当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触传递扭矩，在泵轴的动力输入端，由于液体被封闭在静止的隔离异套内，没有动密封因而无泄漏。该款高压磁力泵能承受高粘度、高压力、高温，无泄漏输送介质的工况条件，广泛应用于石油冶炼、石化管道、高等院校物质分离工程研究系统、丙碳液、香料、军工、核电、管路带压等行业。精密超高压液压、高低压检测设备、反应釜、化工设备等行业可根据客户需求，定制变频、防爆、特殊电源等电机

二、进口卧式高压磁力泵选型参数

公称通径：25-300(mm)

流量范围：3.2-860(m3/h)

扬程范围：20-180(m)

功率范围：0.75-75Kw

转速范围：2950r/min、1450r/min、980r/min、730r/min

温度范围：-20℃～120℃

工作压力：≤1.6Mpa-42Mpa

电机电压：480V，415V，660V；IP54，IP55；50Hz，60Hz

泵体材质：锻钢A105、锻不锈钢304、锻不锈钢316、锻不锈钢316L

三、进口卧式高压磁力泵工作原理

带有密封电机和磁力联轴器的泵是密封泵，具有相对可靠的密封性。旋转磁场用于通过封闭的、薄的、通常为金属的壁将扭矩传递到泵轴。这个元件也被描述为容器杯或罐。在封闭式马达泵中，泵和马达形成一个单元。转子和叶轮安装在一根轴上。与双机械密封（使用单独的介质密封）相比，封闭式电动泵不独立于泵送介质运行。封闭式电动泵的另一个缺点是，为了泵送含有气体或可磁化的介质和固体，必须包括某些额外的措施，例如外部冲洗。与封闭式电机泵相比，磁耦合泵的电机不在泵送介质中。在块设计中，电机轴承载外部磁转子，该转子将磁力通过容纳杯传递到内部磁转子。永磁体位于驱动轴和泵轴上。介质在磁耦合泵中的密封杯和滑动轴承周围流动

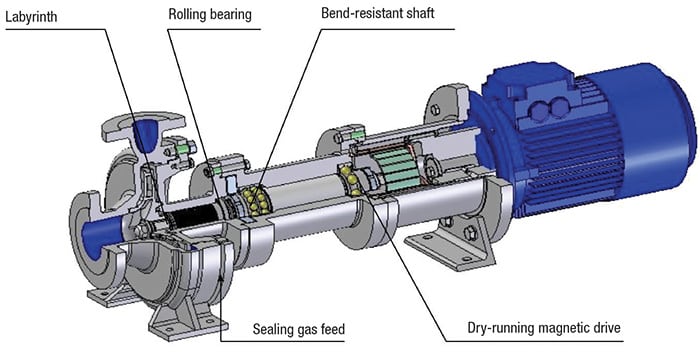

四、进口卧式高压磁力泵结构图

五、进口卧式高压磁力泵主要部件材料性能

序号	名称	泵浦材质	技术特性
01	泵体+泵盖	不锈钢	精密铸造成型、致密性高、加工精度高、水力性能优越
02	束环	不锈钢	耐温高、热胀冷缩形变量小、性能稳定
03	叶轮	铜/不锈钢	加工精度高、表面特殊处理、耐磨性好、水利性能优越
04	轴芯	不锈钢	表面特殊处理、耐磨性好、水利性能优越
05	中承	不锈钢	强度高、磁涡流损失小
06	轴套	碳化硅	自润滑性好、耐温高、耐磨性好
07	被动磁	不锈钢	精密铸造成型、致密性高、加工精度高、水力性能优越
08	固定盘	不锈钢	强度高、磁涡流损失小
09	分离杯	特殊高温磁钢	耐高温、磁性稳定、动平衡精度高

六、进口卧式高压磁力泵性能参数

型号	口径(mm)		流量 (m3/h)	扬程 (m)	电机功率 (kW)	电压 (V)	材质
型号	进口	出口	流量 (m3/h)	扬程 (m)	电机功率 (kW)	电压 (V)	材质
WS32-125L	32	20	3.2	20	1.1	380	不锈钢
WS32-160L	32	20	3.2	32	1.5	380
WS40-105L	40	25	3.2	12.5	1.1	380
WS40-125L	40	25	6.3	20	2.2	380
WS40-160L	40	25	6.3	32	3	380
WS40-200L	40	25	6.3	50	5.5	380
WS50-85L	50	32	6.3	8	1.1	380
WS50-105L	50	32	6.3	12.5	1.5	380
WS50-125L	50	32	12.5	20	3	380
WS50-160L	50	32	12.5	32	4	380
WS50-200L	50	32	12.5	50	7.5	380
WS50-250L	50	32	12.5	80	18.5	380
WS65-125L	65	50	25	20	4	380
WS65-160L	65	50	25	32	7.5	380
WS65-200L	65	40	25	50	15	380
WS65-250L	65	40	25	80	22	380
WS80-125L	80	65	50	20	7.5	380
WS80-160L	80	65	50	32	15	380
WS80-200L	80	50	50	50	22	380
WS80-250L	80	50	50	80	37	380
WS100-125L	100	80	100	20	15	380
WS100-160L	100	80	100	32	22	380
WS100-200L	100	65	100	50	37	380
WS100-250L	100	65	100	80	55	380
注:每个规格都可配防爆电机

七、进口卧式高压磁力泵性能参数

型号	流量Q (m3/h)	扬程H (m)	转速n (r/min)	效率η (%)	电机型号	电机功率 (Kw)
WS32-20-125	3.2	20	2900	16	NK90S-2	1.5
WS32-20-160	3.2	32	2900	18	NK90L-2	2.2
WS40-25-105	6.3	12.5	2900	20	NK90S-2	1.5
WS40-25-125	6.3	20	2900	24	NK90L-2	2.2
WS40-25-160	6.3	32	2900	26	NK100L-2	3
WS40-25-200	6.3	50	2900	25	NK132S1-2	5.5
WS40-25-250	6.3	80	2900	20	NK160M1-2	11
WS50-32-125	12.5	20	2900	34	NK100L-2	3
WS50-32-160	12.5	32	2900	39	NK112M-2	4
WS50-32-200	12.5	50	2900	34	NK132S2-2	7.5
WS50-32-250	12.5	80	2900	25	NK160M2-2	15
WS65-50-125	25	20	2900	45	NK112M-2	4
WS65-50-160	25	32	2900	45	NK132S2-2	7.5
WS65-40-20015	25	50	2900	35	NK160M2-2	15
WS65-40-250	25	80	2900	37	NK160L-2	18.5
WS65-40-315	25	125	2900	27	NK200L2-2	37
WS80-65-125	50	20	2900	55	NK132S2-2	7.5
WS80-65-160	50	32	2900	55	NK160M1-2	11
WS80-50-200	50	50	2900	50	NK160L-2	18.5
WS80-50-250	50	80	2900	45	NK200L1-2	30
WS80-50-315	50	125	2900	40	NK250M-2	55
WS100-80-125	100	20	2900	61	NK160M1-2	11
WS100-80-160	100	32	2900	61	NK160L-2	18.5
WS100-65-200	100	50	2900	60	NK200L1-2	30
WS100-65-250	100	80	2900	56	NK250M-2	55
WS100-65-315	100	125	2900	50	NK280M-2	90
注：0.75KW以上均可配防爆电机，过流部件材质分别有304、304L316、316L，可按客户要求定制非标准磁力泵。

八、进口卧式高压磁力泵注意事项

在零流量或失速的情况下，磁力耦合器由受压侧的静态冲洗压力提供。使用储液罐和压力管路中的静压在针对打开压力管路的流量为零的情况下润滑滑动轴承的泵可以包括自调节离心泵。有足够的热量排出（蒸汽回流）并且轴承的冲洗压力高于吸入压力，内部节流确保轴承冲洗压力高于蒸汽压力。
