进口双壳液氯磁力泵

一、进口双壳液氯磁力泵产品概述

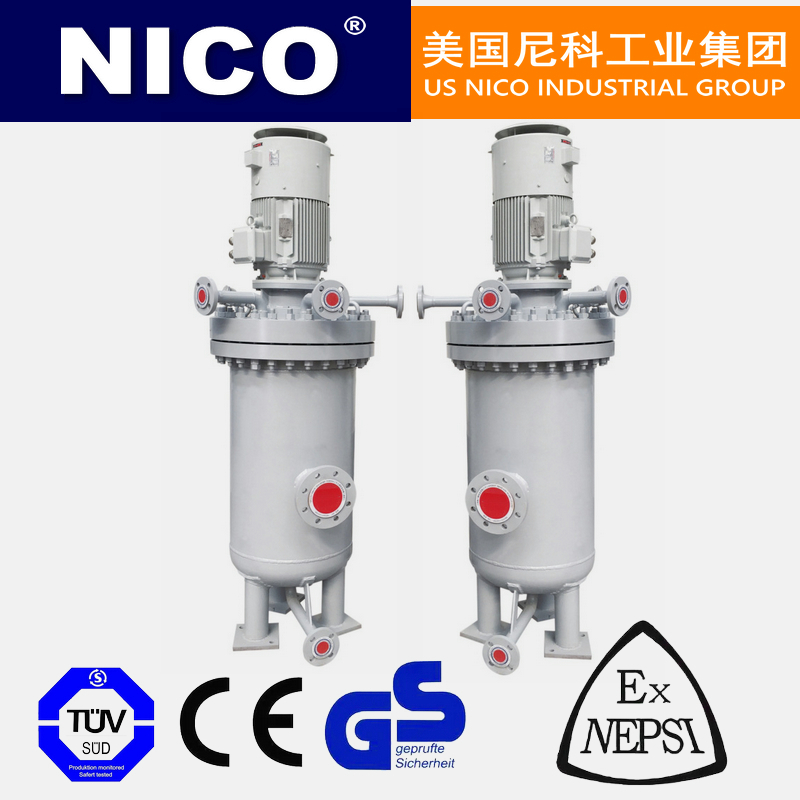

美国尼科NICO进口双壳液氯磁力泵是介质在输送过程中防止外泄要求全封闭的适用场合而设计的液下式结构形式的泵型，其接触液体的液下部分全部采用不锈钢制造，泵主机部分全部放置在液体内，采用静密封设计，没有传统的机械密封，介质可与外部空气完全隔离，真正达到无泄漏，特别适用于，易燃，易爆，有毒，高危介质，具有耐腐蚀范围广、效率高、轴联接结构安全可靠、拆卸方便等优点，无需灌液即能抽送，由于泵运转产生的轴向力及径向力分别由滚动轴承和滑动轴承支撑，因此运行宁静无噪音，是真正集环保与节能于一身的高、科、持产品，具有耐腐蚀性强、耐磨性好、机械强度高、食品级、设计合理、结构紧凑、性能可靠、使用维修方便、效率高、高效节能。

二、进口双壳液氯磁力泵选型参数

公称通径：25-300(mm)

流量范围：1.8-400m3/h

扬程范围：15-125m

功率范围：1.5-110kw

转速范围：2900r/min

温度范围：-20～350℃

工作压力：≤1.6-5.0Mpa

泵体材质：WCB、304、316、316L、904、TA2、HC27

三、进口双壳液氯磁力泵产品优点

1.进口双壳液氯磁力泵根据HG/T2730-2012、API685-2000自行研发设计全密封、无泄漏、无污染的双壳体结构，密封点少，结构紧凑，通用性强，立式安装，维修更方便新型工业用泵；

2.泵体、内转子、泵盖、叶轮、隔离套和泵轴等过流部件材质可采用304、316、316L、904、TA2、HC276等材质；

3.泵体和泵盖采用CFD计算机流体力学设计水力部件进行模块设计和精密铸造，具有高抗汽蚀能力，尺寸，流道光洁，保证泵的耐腐蚀性和耐压性；

4.叶轮采用CFD计算机流体力学设计水力部件进行模块设计和精密铸造，保证了可靠的扭矩传递，其闭式结构，流道优化设计，高效率，低NPSHR值，保证了泵流量及扬程稳定性；

5.隔离套是采用316L、TA2、HC276等材质及低漩涡隔套设计，隔离套处于一个正弦交变的磁场中，在垂直于磁力线方向的截面上感应出涡电流并转化成热量。选用高电阻率、高强度的316L、TA2、HC276等材质，在降低涡流方面效果十分明显，具有较高的耐破裂压力、安全系数高，同时将泵腔与外界完全隔离，使泵室完全处于密封状态，是输送过程中达到无泄漏。

6.动环、轴套、滑动轴承采用高耐磨耐温的晶体碳化硅,碳化钨等材料，其具有强度高、耐磨性及任性好、抗腐蚀性强，有效地保证泵的使用寿命，滚动轴承采用进口NSK或SKF油脂润滑免维护轴承；

7.磁块选用钐钴2:17，它的磁能积为28兆高斯奥特斯，可耐受温度的极限是350℃，可以避免退磁，使得磁材料的理论使用寿命高达20年；

8.泵轴向力自平衡结构是利用水力学原理，通过流体压差自动平衡轴向力，滚动轴承的推力盘只是在启动和停车瞬间承受不平衡轴向力，能做到在工况点轴向力几乎为零，大大提高了整机运行的稳定性；

9.磁力泵采用双滑动轴承结构，运行更平稳，使介质流通顺畅、滑动轴承的润滑效果；轴套和滑动轴承中的弹性垫片结构，延长轴承的使用寿命，减少泵的振动，同时避免了由于高温条件引起的滑动轴承胀裂；

10.无泄漏，所有密封点采用封闭式静密封密封，通过磁性联轴器驱动，不需要氮气密封，安全、经济和高效，解决了介质泄漏；

11.产品用途：广泛应用于石油、化工、煤化，制碱、冶炼、稀土、农药、染料、医药、科研机构、国防工业等生产流程中易挥发，易燃、易爆，有毒、有害等高危介质的输送。

四、进口双壳液氯磁力泵结构图

五、进口双壳液氯磁力泵主要配件材质表

部分	材料	部分	材料
146支架	HT200	529轴套	SSIC/硬质合金
840联轴器	HT200/45#	211泵轴	304/316
360轴承压盖	HT200	161泵盖	304/316
921圆螺母	45	400密封圈	四氟
321轴承	GCR15	314止推盘	SSIC/硬质合金
359轴承座	45	230叶轮	304/316
890方盘	Q235	922叶轮螺母	304/316
400密封圈	四氟	102泵体	304/316
153主管上法兰	304/316	234过滤网	304/316
158主管	304/316	156泵体出口法兰	304/316
213传动轴	2CR13	159出液管	304/316
154主管下法兰	304/316	712气相平衡管组件	304/316
400密封圈	四氟	157出口法兰	304/316
155轴承座	45#	591罐体	304/316
152下支架	304/316	702最小流量体	304/316
618外磁固件	永磁体/ZG	714压力报警系统	304/316
817隔离套	304/316	817内隔离泵	304/316
818转子	永磁体/304/316	160视镜法兰	304/316
545轴承	SSIC/硬质合金

六、进口双壳液氯磁力泵性能曲线图

七、进口双壳液氯磁力泵性能参数表

型号	转速 r/min	流量 m3/h	扬程 m	效率％	汽蚀余量 m	进口X出口 mm	电机功率 kw
型号	转速 r/min	流量 m3/h	扬程 m	效率％	汽蚀余量 m	进口X出口 mm	电机功率 kw
25SK-20	2900	1.5	22	28	2.5	25×20	2.2
		2	20	34.5	2.5
		3.2	18.5	36	3
25SK-32	2900	1.5	34.3	24	2.5	25×20	3
		2	32	32	2.5
		3.2	29.6	33	3
25SK-50	2900	1.5	52.5	28	2.5	25×20	5.5
		2	50	32	2.5
		3.2	48	30	3
25SK-80	2900	1.5	82	26	2.5	25×20	11
		2	80	30	2.5
		3.2	78.5	28	3
32SK-20	2900	2	22	40	2.5	32×20	2.2
		3.2	20	44	2.5
		5.5	18.5	42	3
32SK-32	2900	2	34.3	40	2.5	32×20	3
		3.2	32	44	2.5
		5.5	29.6	42	3
32SK-50	2900	2	52.5	32	2.5	32×20	5.5
		3.2	50	36	2.5
		5.5	48	34	3
32SK-80	2900	2	82	26	2.5	32×20	11
		3.2	80	30	2.5
		5.5	78.5	28	3
40SK-20	2900	4.4	22	41	2.5	40×25	2.2
		6.3	20	46	2.5
		8.3	18.5	43	3
40SK-32	2900	4.4	34.3	35	2.5	40×25	3
		6.3	32	40	2.5
		8.3	29.6	38	3
40SK-50	2900	4.4	52.5	26	2.5	40×25	7.5
		6.3	50	33	2.5
		8.3	48	32	3
40SK-80	2900	4.4	82	24	2.5	40×25	11
		6.3	80	28	2.5
		8.3	78.5	28	3
50SK-20	2900	7.5	22	43	2	50×32	3
		12.5	20	51	2
		15	18.5	49	2.5
50SK-32	2900	7.5	34.3	33	2	50×32	4
		12.5	32	44.5	2
		15	29.6	46	2.5
50SK-50	2900	7.5	52.5	28	2	50×32	7.5
		12.5	50	37	2
		15	48	40.5	2.5
50SK-80	2900	7.5	82	23	2	50×32	15
		12.5	80	32	2
		15	78.5	36.5	2.5
65SK-20	2900	15	21.8	37	2	65×50	4
		25	20	57	2
		30	18.5	60	2.5
65SK-32	2900	15	35	44	2	65×50	5.5
		25	32	53	2
		30	30	57	2.5
65SK-50	2900	15	53	41	2	65×40	11
		25	50	50	2
		30	47	53.5	2.5
65SK-80	2900	15	82	34	2	65×40	18.5
		25	80	46	2
		30	78	50	2.5
65SK-125	2900	15	127	28	2.5	65×40	30
		25	125	39	2.5
		30	123	48.5	3
80SK-20	2900	30	22.5	53	3	80×65	7.5
		50	20	57	3
		60	18	47	3.5
80SK-32	2900	30	36	52	2.5	80×65	11
		50	32	62	2.5
		60	29	60	3
80SK-50	2900	30	53	53	2.5	80×50	15
		50	50	60	2.5
		60	47	58	3
80SK-80	2900	30	84	44	2.5	80×50	30
		50	80	55	2.5
		60	75	57	3
80FY-125	2900	30	128	39	2.5	80×50	45
		50	125	48	2.5
		60	123	47.5	3
100SK-20	2900	60	24	59	4	100×80	11
		100	20	67	4.5
		120	16.5	57	5
100SK-32	2900	60	36	56	3.5	100×80	15
		100	32	67	4
		120	28	68	5
100SK-50	2900	60	54	57	3	100×65	30
		100	50	67	3.6
		120	47	66	4.8
100SK-80	2900	60	87	52	3.5	100×65	45
		100	80	63	3.8
		120	74.5	62	4.8
100SK-125	2900	60	133	48	3	100×65	75
		100	125	57	3.6
		120	118	59	4.2
125SK-20	2900	120	23	63	4.5	125×100	22
		200	20	72	4.5
		240	18	65	5
125SK-32	2900	120	35	57	3.8	125×100	30
		200	32	70	4.2
		240	28	69	5
125SK-50	1450	120	55	57	2.5	150×125	45
		100	50	70	2.5
		240	45	67	3
150SK-20	1450	120	132.5	56	4	125×100	22
		200	20	65	4.5
		240	120	58	5
150SK-32	1450	120	52	51	2.5	125×100	30
		200	32	57	2.5
		240	48.5	53	3
150SK-50	1450	120	53	56	2.5	150×125	45
		200	50	65	2.8
		240	46	58	3.5
200SK-20	1450	240	21.5	68	3.5	200×150	37
		400	20	74	4.3
		460	17.5	70	5
200SK-32	1450	240	37	62	3	200×150	75
		400	32	74	3.5
		460	28.5	72	4
200SK-50	1450	240	55	62	3	200×150	110
		400	50	73	3.8
		460	45	70	4.5
250SK-20	1450	600	22	75	4.1	250×200	75
		800	20	78	5
		960	16	77	6
250SK-32	1450	600	34	73	4.8	250×200	90
		800	32	75	5.5
		960	28	75	6.4
250SK-50	1450	600	54.5	55	3.5	250×200	160
		800	50	68	4.3
		960	39	70	5
300SK-32	1450	1550	35	58	3.6	300×250	220
		1400	32	74	4.5
		1300	26	65	5.4
300SK-50	1450	1550	55	65	4.1	300×250	315
		1400	50	75	5
		1300	42.5	73	6

注意事项：输送比重大于1.3mg/cm3的介质应在订货时说明；禁止空运转；禁止输送含有颗粒或有结晶的介质。

八、进口双壳液氯磁力泵装示意图

1、泵外壳体雨液氯储罐间的液相进液管路建议采用至少DN100以上口径的管路（为了减少阻力）

2、泵外壳体与各大储罐间气相、液相在管路布置上通过阀门控制应实现独立操作。

3、液位H的确定；H≥NPSHr(m)+管路损失（m）+0.5（m）；NPSHr是泵的汽蚀余量(0.5至0.8m)，0.5是安全余量，一般H大于1.5。

4、建议配置流量计对泵流量进行检测，避免超流量运行将泵损坏。
