进口卧式磁力泵

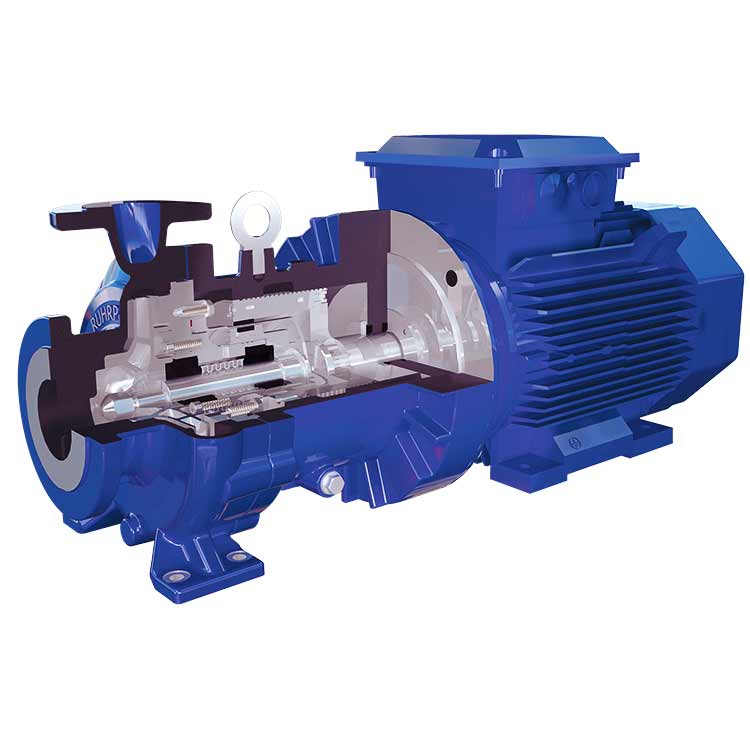

一、进口卧式磁力泵产品概述

美国尼科NICO进口卧式磁力泵(简称磁力泵)通常由电机，磁力耦合器，水冷却装置和耐腐蚀离心泵四大部分组成，其主要特点是利用磁力耦合器传递动力。当电动机带动磁力耦合器的外磁钢旋转时，磁力线穿过间隙和隔离套，作用于内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。在泵的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而无泄漏。磁力耦合器的磁性材料采用耐高温型稀土永磁材料，能承受280度以下的高温介质而保持强大的磁力扭矩。在电机与磁力耦合器之间加装了水冷却装置，防止泵送高温介质之热量传导至电机，以保持电机的正常运行，从而达到无泄漏输送高温介质。进口卧式磁力泵泵采用多重循环冷却结构，保证了原动力和磁传动的可靠性和稳定性，同时采用柱销联轴器减少了泵的噪音和震动，便拆式和柱销联轴器同时使用，使泵的结构增长，更有利于泵的散热。同时，也十分方便用户的维修或更换零件，在泵的外转子部分还设计了散热风叶，确保磁钢的稳定性。本系列泵适用于输送高温介质，温度≤300℃。

二、进口卧式磁力泵选型参数

公称通径：25～250mm

流量范围：8-200m³/h

扬程范围：15～80m

功率范围：0.75-75kw

转速范围：740-3750r/min

温度范围：-28℃～120℃

工作压力：1.6Mpa

泵体材质：304、304L、302、321、316、316L、UB6、CD4Mcu、钛合金、镍基合金等

三、进口卧式磁力泵特点

1、运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。

2、滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。

3、噪音低：两个低噪音的轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。

4、故障率低：结构简单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。

5、维修方便：更换密封、轴承、简易方便。

6、占地更省：出口可向左、向右、向上三个方向，便管道布置安装，节省空间。

四、进口卧式磁力泵产品用途

进口卧式磁力泵适用于石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业，是输送易燃、易爆、挥发、有毒、稀有贵重液体和各种腐蚀性液体的理想设备。适用于输送吸入压力不大于0.2MPa，最大工作压力1.6MPa，温度不超过280℃，密度不大于1600kg/m3，粘度不大于30×10-6m2／S的不含硬颗粒和纤维的液体。

五、进口卧式磁力泵结构图

六、进口卧式磁力泵主要配件表

1	泵体	8	轴承体
2	静环	9	外磁钢总成
3	叶轮	10	隔离套
4	后密封环	11	内磁钢总成
5	止推环	12	冷却箱
6	轴承	13	轴
7	轴套	14	联接架

七、进口卧式磁力泵性能参数

型号	流量 M3/h	扬程 m	汽蚀余量 m	转速 r/min	轴功率 kW	效率 %	配带电机(Y、YB型)功率kw
							介质密度g／cm3
							≤1	<1.3	<1.84
WS32-20-125G	1.9 3.2 3.8	22 20 18.5		2900	0.49 0.58 0.62	23 30 31	801-2 0.75	802-2 1.1	90S-2 1.5
WS32-20-160G	1.9 3.2 3.8	34 32 29		2900	0.84 0.99 1.03	21 28 29	802-2 1.1	90S-2 1.5	90L-2 2.2
WS40-25-105G	3.8 6.3 7.5	13 12.5 11		2900	0.42 0.55 0.56	32 39 40	801-2 0.75	802-2 1.1	90S-2 1.5
WS40-25-125G	3.8 6.3 7.5	22 20 18.5		2900	0.81 0.98 1.05	28 35 36	802-2 1.1	90L-2 2.2	100L-2 3.0
WS40-25-160G	3.8 6.3 7.5	34 32 29		2900	1.41 1.72 1.79	25 32 33	90L-2 2.2	100L-2 3.0	112M-2 4.0
WS40-25-200G	3.8 6.3 7.5	52.5 50 48		2900	3.02 3.43 3.77	18 25 26	112M-2 4.0	132S1-2 5.5	132S2-2 7.5
WS50-40-85G	7.5 12.5 15	9 8 7.5	3.5 3.5 4.0	2900	0.46 0.56 0.61	40 49 50	801-2 0.75	802-2 1.1	90S-2 1.5
WS50-32-105G	7.5 12.5 15	13 12.5 11	3.5 3.5 4.0	2900	0.76 0.91 0.94	35 47 48	802-2 1.1	90S-2 1.5	90L-2 2.2
WS50-32-125G	7.5 12.5 15	22 20 18.5	3.5 3.5 4.0	2900	1.49 1.62 1.63	30 42 43	90L-2 2.2	100L-2 3.0	112M-2 4.0
WS50-32-160G	7.5 12.5 15	34 32 29	3.5 3.5 4.0	2900	2.48 2.79 2.96	28 39 40	100L-2 3.0	112M-2 4.0	132S1-2 5.5
WS50-32-200G	7.5 12.5 15	52.5 50 48	3.5 3.5 4.0	2900	5.10 5.49 6.13	21 31 32	132S2-2 7.5	132S2-2 7.5	160M1-2 11
WS50-32-250G	7.5 12.5 15	82 80 78.5	3.5 3.5 4.0	2900	9.57 10.89 13.32	17.5 25 26	160M2-2 15	160L-2 18.5	180M-2 22
WS65-50-125G	15 25 30	22 20 18.5	3.5 3.5 4.0	2900	2.25 2.67 2.91	40 51 52	100L-2 3.0	112M-2 4.0	132S1-2 5.5
WS65-50-160G	15 25 30	34 32 29.5	3.5 3.5 4.0	2900	4.34 5.07 5.48	32 43 44	132S1-2 5.5	132S2-2 7.5	160M1-2 11
WS65-40-200G	15 25 30	53 50 47	3.5 3.5 4.0	2900	8.66 9.20 10.1	25 37 38	160M1-2 11	160M2-2 15	160L-2 18.5
WS65-40-250G	15 25 30	82 80 78.5	3.5 3.5 4.0	2900	13.4 14.72 16.88	25 3.7 38	160L-2 18.5	180M-2 22	200L1-2 30
WS80-65-125G	30 50 60	22.5 20 18	4.0 4.0 4.5	2900	4.48 5.24 5.55	41 52 53	132S1-2 5.5	132S2-2 7.5	160M1-2 11
WS80-65-160G	30 50 60	34 32 29	4.0 4.0 4.5	2900	7.72 9.08 9.67	36 48 49	160M12 11	160M2-2 15	160L-2 18.5
WS80-50-200G	30 50 60	53 50 47	4.0 4.0 4.5	2900	12.03 14.80 16.34	36 46 47	160L-2 18.5	180M-2 22	200L1-2 30
WS80-50-250G	30 50 60	84 80 75	4.0 4.0 4.5	2900	19.06 23.68 26.07	36 46 47	200L1-2 30	220L2-2 37	225M-2 45
WS100-80-125G	60 100 120	23 20 16.5	4.0 4.0 4.5	2900	8.35 9.73 9.46	45 56 57	160M1-2 11	160M2-2 15	160L-2 18.5
WS100-80-160G	60 100 120	35 32 28	4.0 4.0 4.5	2900	12.43 15.85 16.34	46 55 56	160L-2 18.5	180M-2 22	200L1-2 37
WS100-65-200G	60 100 120	54 50 47	4.0 4.0 4.5	2900	21.01 25.69 28.44	42 53 56	200L1-2 30	220L2-2 37	225M-2 45
WS100-65-250G	60 100 120	86 80 74.5	4.0 4.0 4.5	2900	37.98 45.39 49.69	37 48 49	225M-2 45	250M-2 55	280S-2 75

八、进口卧式磁力泵尺寸表

型号	A	B	C	D	E	F	G	L	H1	H2	H3	φ1
WS32-20-125G	130	150	440	216	240	65	150	751	50	130	250	11.5
WS32-20-160G	130	150	440	216	240	65	150	761	50	130	290	11.5
WS40-25-105G	130	150	440	216	240	65	150	751	50	130	250	11.5
WS40-25-125G	130	150	440	216	240	65	150	761	50	130	290	11.5
WS40-25-160G	180	210	500	316	350	80	155	916	80	170	330	13.5
WS40-25-200G	180	210	500	316	350	80	190	1001	80	212	372	13.5
WS50-40-85G	130	150	440	216	240	80	150	766	50	130	250	11.5
WS50-32-105G	130	150	440	216	240	80	150	776	50	130	290	11.5
WS50-32-125G	180	210	500	316	350	80	155	916	80	170	330	13.5
WS50-32-160G	180	210	540	316	350	80	180	961	80	212	372	13.5
WS50-32-200G	215	210	690	316	350	80	210	1076	80	212	392	13.5
WS50-32-250G	215	260	770	400	440	100	255	1276	100	232	457	18.5
WS65-50-125G	180	210	590	290	350	80	180	981	80	170	330	13.5
WS65-50-160G	180	210	600	316	350	80	210	1076	80	212	372	13.5
WS65-40-200G	215	260	770	400	440	100	255	1368	100	260	440	18.5
WS65-40-250G	215	300	870	400	440	100	255	1413	100	260	485	18.5
WS80-65-125G	180	260	500	316	350	80	210	1076	80	212	372	13.5
WS80-65-160G	215	260	820	400	440	100	255	1357	100	260	440	18.5
WS80-50-200G	215	300	870	400	440	100	255	1413	100	260	460	18.5
WS80-50-250G	260	300	880	450	500	125	310	1578	100	300	525	24
WS100-80-125G	215	300	770	400	440	100	255	1368	100	260	440	18.5
WS100-80-160G	215	300	870	400	440	100	255	1413	100	260	460	18.5
WS100-65-200G	260	380	880	450	500	100	310	1553	100	300	525	24
WS100-65-250G	260	380	1000	550	600	125	385	1773	120	370	620	24

九、进口卧式磁力泵法兰尺寸

泵型号	进口法兰							出口法兰
	DN1	D3	D5	D7	b1	f1	n1-d1	DN2	D4	D6	D8	b2	f2	n2-d2
32-20-125	32	69	90	120	16	3	4-φ14	20	48	65	96	14	2	4-φ11
32-20-160
40-25-105	40	78	100	130	16	3	4-φ14	25	58	75	100	14	3	4-φ11
40-25-125
40-25-160		84	110	150	18	3	4-φ18	25	65	85	115	16	3	4-φ14
40-25-200
50-40-85	50	88	110	140	16	3	4-φ14	40	78	100	130	16	3	4-φ14
50-32-105								32	69	90	120	16	3	4-φ14
50-32-125
50-32-160		99	125	165	20	3	4-φ18	32	76	100	140	18	3	4-φ18
50-32-200
50-32-250
65-50-125	65	108	130	160	16	3	4-φ14	50	88	110	140	16	3	4-φ14
65-50-160		118	145	185	20	3	4-φ18	50	99	125	165	20	3	4-φ18
65-40-200								40	84	110	150	18	3
65-40-250
80-65-125		124	150	190	18	3	4-φ18	65	108	130	160	16	3	4-φ14
80-65-160	80	132	160	200	20	3	4-φ18	65	118	145	185	20	3	4-φ18
80-50-200		132	160	200	20	3	8-φ18	50	99	125	165	20	3
80-50-250
100-80-125	100	144	170	210	18	3	4-φ18	80	124	150	190	18	3	4-φ18
100-80-160	100	156	180	220	22	3	8-φ18	80	132	160	200	20	3	8-φ18
100-65-200								65	118	145	185	20	3	4-φ18
100-65-250

十、进口卧式磁力泵安装与调试

（一）高温磁力泵应水平安装.开车前应检查冷却箱之润滑油油位.若油位过低时应及时补充。开泵前.首先应打开冷却水回路.进水管阀门的开启度应根据泵正常工作后冷却出水管的温度进行调节。

（二）当抽吸液面高于果轴心线时.起动前打开吸入管道阀门即可.若抽吸液面低于泵轴心线时.管道需配备底阀。

（三）高温磁力泵使用前应进行检查.电机风叶转动要灵活.无卡住及异常声响.各紧固件要紧固。

（四）检查电机旋转方向是否与磁力泵转向标记一致。

（五）电机启动后.缓慢打开排出阀.待泵进入正常工作状态后.再将排出阀调到所需开度。
（六）泵停止工作前.应先关闭排出阀门.然后切断电源.再关闭冷却水管阀门。

十一、进口卧式磁力泵使用注意事项

（一）因磁力泵轴承的冷却和润滑是靠被输送的介质.所以绝对禁止空运转.同时避免在工作中途停电后再启动时所造成时空栽运转。

（二）被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒,需加磁性过滤器。

（三）被输送的介质及其温度应在泵材允件范围内。泵的使用温度〈280℃，最大工作压力1.6MPa,密度不大于1840kg/m3，粘度不大于30cm2/S的不含硬颗粒和扦维的液体。特殊工况应严格按合同协议規定。

（四）对于输送液为易沉淀结品的介质，使用后应及时清洗，排净泵内枳液。

（五）磁力泵正常运行1000小时后.应拆检轴承和端面动环的麿损情况，并更換不宜再用的&损件。

（六）本系列泵内外磁性联轴器采用高性能永磁材料，可能对下列器件产生潜在危害，请将下列器件与本系列泵保持距离。如：心脏起博器、信用卡及其它磁卡、计算器，计算机磁盘、手表等。

十二、进口卧式磁力泵故障原因及排除方法

故障形式	产生原因	排除方法
泵不出水	1.水泵反转 2.进水管道漏气 3.泵腔蓄水不足 4.电压太高，启动时联轴器打滑 5.吸程太高 6.阀门没有打开	1.改变电机接线 2.杜绝漏气 3.增加蓄水量 4.调正电压 5.降低泵安装位置 6.校正或更改阀门
流量不足	1.吸入管径太小或淤塞 2.叶轮流道阻塞 3.扬程过高 4.转速不够	1.调换或清洗进水管 2.清洗叶轮 3.开大出水阀 4.恢复额定转速
扬程过低	1.流量过大 2.转速太低	1.关小出水阀 2.恢复额定转速
噪音太大	1.泵轴严重磨损 2.轴承严重磨损 3.外磁钢或内磁钢与隔离套接触 4.密封环与叶轮研磨 5.冷却箱内滚动轴承磨损	1.更换泵轴 2.更换轴承 3.拆除泵头重新组装 4.更换止推环、密封环 5.更换滚动轴承
漏液	O型密封圈损坏	更换O型密封圈
