进口波纹管蒸汽截止阀

一、进口波纹管蒸汽截止阀产品信息

二、进口波纹管蒸汽截止阀选型阐述

产品名称：	进口波纹管蒸汽	产品型号：	NDBF14L
公称通径	DN15~DN300	连接方式	法兰
结构形式	双层金属波纹管密封
工作压力	10Bar~60Bar	功能作用	开关调节
适用温度：	-40℃~+525℃	阀芯材质	SS304,SS316,SS316L
开关方式	手轮	流动方向	单向
阀体材质：	WCB，CF8,CF8M,CF3,CF3M	设计标准	德标DIN/美标ANSI
适用介质：	蒸汽、高温蒸汽、气体、油
测试压力	1.5倍的最大工作压力	生产厂家	美国NICO尼科工业

三进口波纹管蒸汽截止阀说明

进口波纹管蒸汽截止阀采用金属波纹管密封技术制造、高性能的弹性金属波纹管、伸缩疲劳寿命特别长；完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，波纹管截止阀不但提高了使用能源效率、增加生产设备安全性、减少了维修费用及频繁的维修保养，还提供了清洁安全的工作环境。波纹管密封截止阀适用于石油、化工、制药、化肥、电力等行业的各种工况管路上，用于切断或接通管路介质。

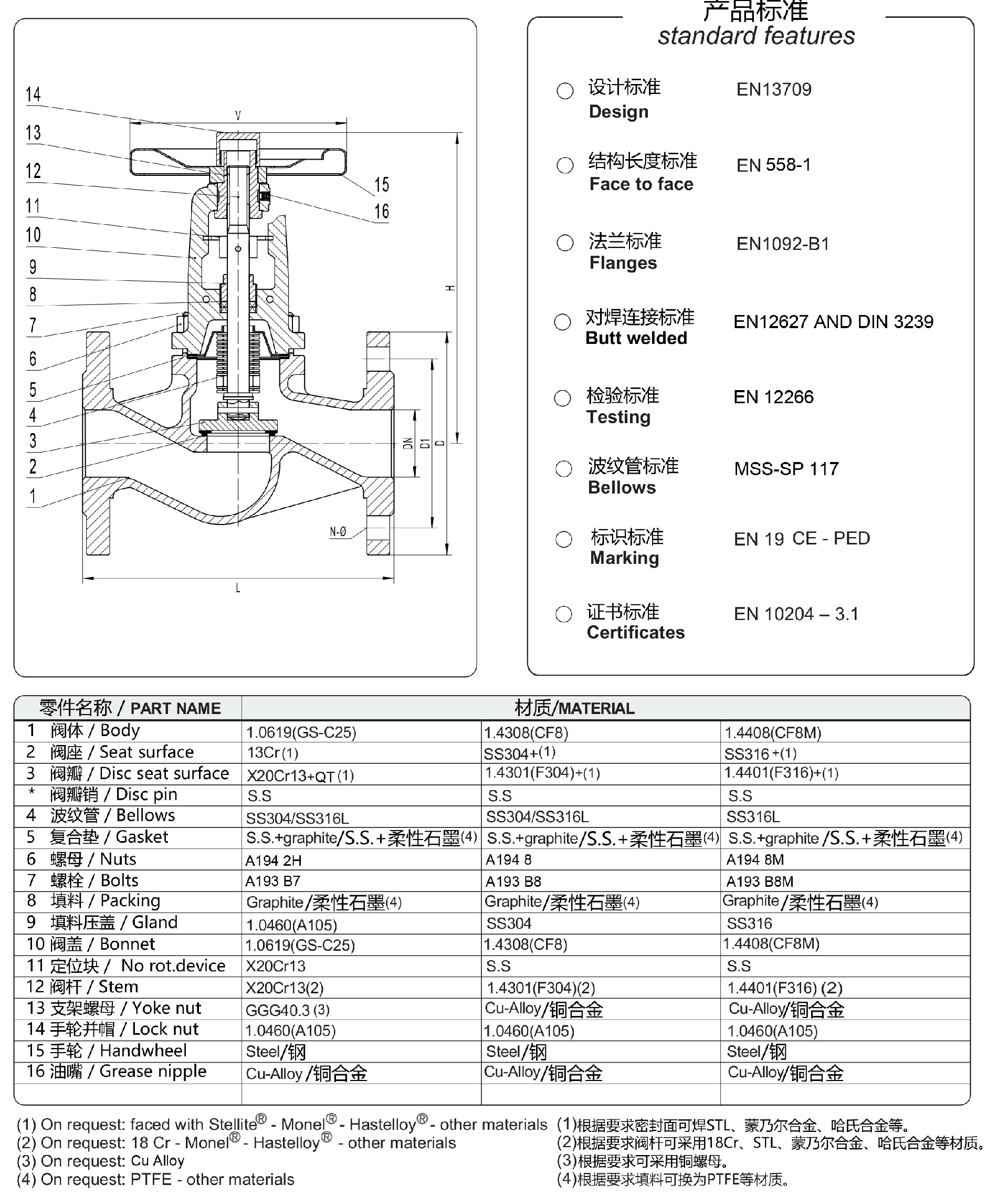

四、进口波纹管蒸汽截止阀结构图

五、进口波纹管蒸汽截止阀产品标准

FIG.BSV1 BELLOWS SEAL GLOBE VALVE DIN PN16 - Face to Face EN558-1

SIZE DN	15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L RF	130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100
D	95 105 115 140 150 165 185 200 220 250 285 340 405 460 520 580
V	120 140 140 140 160 160 180 200 250 250 350 450 500 500 600 600
H	196 196 205 205 222 224 240 265 350 380 410 550 715 790 950 1030
STROKE	6 6 9 9 13 13 19 22 27 32 40 55 70 80 90 105

FIG.BSV2 BELLOWS SEAL GLOBE VALVE DIN PN25 - Face to Face EN558-1

SIZE DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L RF/BW	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980	1100
D	95	105	115	140	150	165	185	200	235	270	300	360	425	485	555	620
V	140	140	160	160	180	180	200	250	300	350	400	500	500	500	600	600
H	196	196	205	205	222	224	240	265	350	380	410	550	715	790	950	1030
STROKE	6	6	9	9	13	13	19	22	27	32	40	55	70	80	90	105

FIG.BSV3 BELLOWS SEAL GLOBE VALVE DIN PN40 - Face to Face EN558-1

SIZE DN	15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L RF/BW	130 150 160 180 200 230 290 310 350 400 480 600 730 850 980 1100
D	95 105 115 140 150 165 185 200 235 270 300 375 450 515 580 660
V	140 140 160 160 180 180 200 250 300 350 400 500 500 500 600 600
H	196 196 205 205 222 224 240 265 350 380 410 550 715 790 950 1030
STROKE	6 6 9 9 13 13 19 22 27 32 40 55 70 80 90 105

六、进口直通式波纹管截止阀示意图

七、进口角型波纹管蒸汽截止阀示意图

八、进口波纹管蒸汽截止阀新功能需求 / features on request

O TOP FLANGE TO ISO 5210 /执行器连接法兰标准：IOS5210O PTFE SOFT SEATS/PTFE软密封阀座

O GEAR OPERATOR/齿轮操作

O CHAIN WHEEL OPERATOR /链条轮操作

O PNEUMATIC ACTUATOR/气动执行器O HYDRAULIC ACTUATOR/液压执行器O ELECTRIC ACTUATOR /电动执行器O POSITION INDICATOR /位置显示器O LIMIT SWITCHES /限位开关

O LOCKING / INTERLOCK SYSTEM/锁紧/连锁系统

All dimensions in mm (except where differently indicated)

O STEM PROTECTION / EXTENSION/阀杆保护/延长寿命

O REGULATING DISC /节流阀瓣

O DOUBLE STAGE DISC/双阀瓣设计

O STOP CHECK DISC /止回阀瓣设计

O LIVE LOADED PACKING/填料压板设计

O DRAIN PLUG /排污堵头

O BW ENDS/对焊连接法兰

O ANSI CONNECTIONS /美标连接法兰

All data, subject to technical changes, are only for information and not for official use.

九、进口波纹管蒸汽截止阀产品细节
