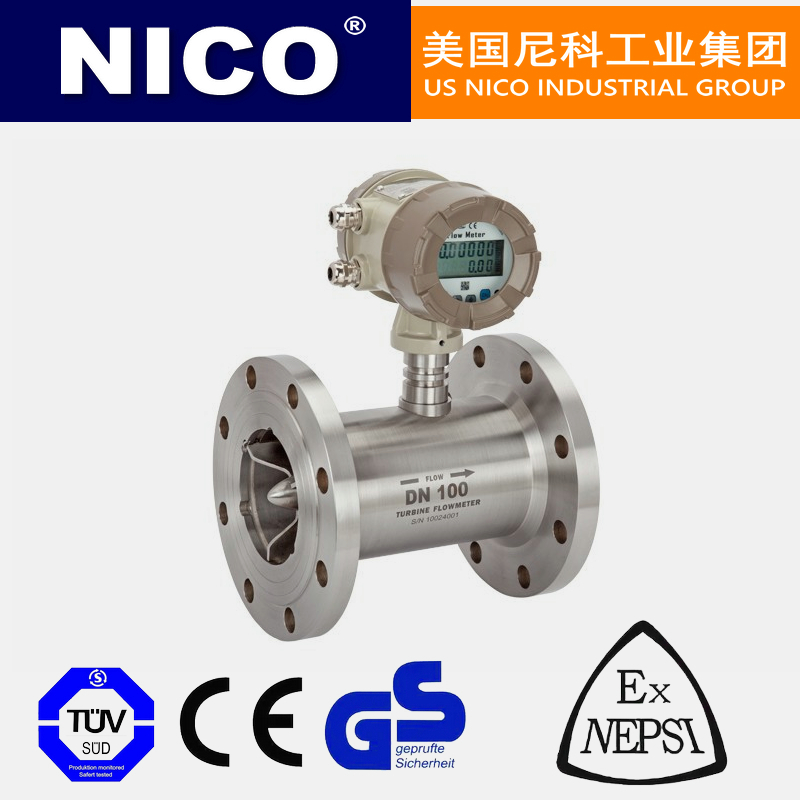

进口智能涡轮流量计
一、进口智能涡轮流量计产品概述
美国尼科NICO进口智能涡轮流量计采用涡轮进行测量的流量计。它先将流速转换为涡轮的转速，再将转速转换成与流量成正比的电信号。这种流量计用于检测瞬时流量和总的积算流量，其输出信号为频率，易于数字化。智能涡轮流量计圈和永久磁铁一起固定在壳体上。当铁磁性涡轮叶片经过磁铁时，磁路的磁阻发生变化，从而产生感应信号。信号经放大器放大和整形，送到计数器或频率计，显示总的积算流量。同时将脉冲频率经过频率－电压转换以指示瞬时流量。叶轮的转速正比于流量，叶轮的转数正比于流过的总量。涡轮流量计的输出是频率调制式信号，不仅提高了检测电路的抗干扰性，而且简化了流量检测系统。量程可达10:1,精度在±0.2％以内。惯性小而且尺寸小的涡轮流量计的时间常数可达0.01秒。可广泛应用于石油，化工，冶金，造纸等
二、进口智能涡轮流量计主要特点
★压力损失小，叶轮具有防腐功能；
★采用先进的超低功耗单片微机技术，整机功能强、功耗低、性能优越。
★具有非线性精度补偿功能的智能流量显示器。修正公式精度优于±0.02%
★仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰，可靠性强
★采用EEPROM对累积流量、仪表系数掉电保护，保护时间大于10年
★采用高性能MCU中央处理器，完成数据采集处理显示输出、累积流量瞬时流量同
★屏显示方便的人机界面实现，以标准485形式进行数据传输。
★采用全硬质合金（碳化钨）屏蔽式悬臂梁结构轴承，集转动轴承与压力轴承于一体，大大提高了轴承寿命，并可在有少量泥沙与污物的介质中工作。
★采用1Cr18Ni9Ti全不锈钢结构，（涡轮采用2Cr13）防腐性能好。
★容易维修，有自整流的结构，小型轻巧，结构简单，可在短时间内将其组合拆开，
★内部清洗简单。
★有较强抗磁干扰和振动能力、性能可靠、寿命长
★下限流速低,测量范围宽，
★现场显示型液晶屏显示清晰直观，功耗低，3V锂电池供电可连续运行5年以上，
★耐腐蚀，适用于酸碱溶液
★带外置回零器，支持现场显示，不支持远传输出。（特订）

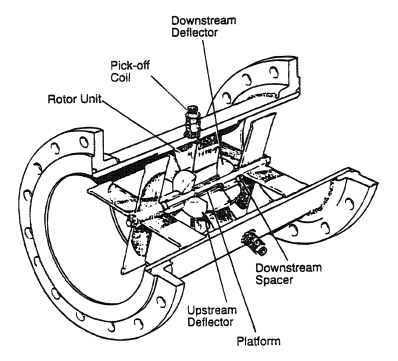

三、进口智能涡轮流量计结构图
四、进口智能涡轮流量计选型参数
| 公称口径 | 管道式：DN4～DN200；插入式：DN100～DN2000 |
| 精度等级 | 管道式：±0.5级；插入式：±1.0级 |
| 公称压力 | 1.6Mpa、2.5Mpa、6.4Mpa、25Mpa |
| 介质温度 | 液体：-20℃～120℃；气体：-20℃～80℃ |
| 环境温度 | -20℃～65℃ |
| 大气压力 | 6KPa～106KPa |
| 供电电源 | DC5～24V；标准型3V锂电池安装于仪表内部可连续使用八年以上； 温压补偿型3V锂电池安装于仪表内部可连续使用四年以上。 |
| 输出功能 | 脉冲输出，p-p值由供电电源确定； 4～20mA两线制电流输出； 单位体积脉冲输出及传感器原始脉冲输出； 带有RS485通迅接口； |
| 显示方式 | 远传显示：脉冲输出、电流输出（配显示仪表）； 现场显示：8位LCD显示累积流量，单位（m3）； 4位LCD显示瞬时流量，单位（m3/h）、电池电量、频率、流速。 |
| 传输距离 | ≤500m |
| 连接方式 | 螺纹连接、法兰夹装、法兰连接、插入式 |
| 防爆等级 | ExdIIBT4 |
五、进口智能涡轮流量计附件选型
直管段要求：气体：上游直管段应≥10DN，下游直管段应≥5DN
液体：上游直管段应≥20DN，下游直管段应≥5DN
插入式：上游直管段应≥20DS，下游直管段应≥7DS（DS为管道实测内径）
显示方式： （1）远传显示：脉冲输出、电流输出(配显示仪表)
（2）现场显示：8位LCD显示累积流量，单位(m3)
4位LCD显示瞬时流量，单位(m3/h)、电池电量、频率、流速
（3）温度压力补偿型：
A、显示标准瞬时流量及标准累计流量
B、显示当前压力、温度、电池电压
输出功能：
（1）脉冲输出，p-p值由供电电源确定
（2）4～20mA两线制电流输出
（3）单位体积脉冲输出及传感器原始脉冲输出
（4）带有RS485通迅接口
供电电源：
（1）DC5～24V
（2）标准型3V锂电池安装于仪表内部可连续使用八年以上
（3）温压补偿型3V锂电池安装于仪表内部可连续使用四年以上
传输距离： 传感器至显示仪距离可达500m
六、进口智能涡轮流量计口径大小和流量范围
| 仪表口径（mm） | 正常流量范围（m3/h） | 扩展流量范围（m3/h） | 常规耐受压力（MPa） | 特制耐压等级（MPa）（法兰连接方式） |
| DN4 | 0.04～0.25 | 0.04～0.4 | 6.3 | 12、16、25 |
| DN6 | 0.1～0.6 | 0.06～0.6 | 6.3 | 12、16、25 |
| DN10 | 0.2～1.2 | 0.15～1.5 | 6.3 | 12、16、25 |
| DN15 | 0.6～6 | 0.4～8 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
| DN20 | 0.8～8 | 0.45～9 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
| DN25 | 1～10 | 0.5～10 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
| DN32 | 1.5～15 | 0.8～15 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
| DN40 | 2～20 | 1～20 | 6.3、2.5（法兰） | 4.0、6.3、12、16、25 |
| DN50 | 4～40 | 2～40 | 2.5 | 4.0、6.3、12、16、25 |
| DN65 | 7～70 | 4～70 | 2.5 | 4.0、6.3、12、16、25 |
| DN80 | 10～100 | 5～100 | 2.5 | 4.0、6.3、12、16、25 |
| DN100 | 20～200 | 10～200 | 2.5 | 4.0、6.3、12、16、25 |
| DN125 | 25～250 | 13～250 | 1.6 | 2.5、4.0 |
七、进口智能涡轮流量计部分性能参数
| 测量介质 | 水、轻质油、化学原料等 |
| 介质粘度 | 5mm2/s以下 |
| 介质温度 | -20～120℃ |
| 公称通径 | 4～250mm |
| 公称压力 | PN1.6、2.5、4.0、6.3、2.0、5.0MPA |
| 精确度等级 | 0.2、0.5、1.0级 |
| 本体材料 | 耐酸不锈钢SUS304 |
| 轴承材料 | 普通型：石墨，宝石（DN4～25） 耐磨型：硬质合金，硬质合金轴+陶瓷轴承（DN4～25） |
| 环境温度 | -20～55℃ |
| 法兰标准 | JB/T75-1994，GB/T9112-2000或按用户要求 |
八、进口智能涡轮流量计配置
智能涡轮流量计可根据用户的需要来配置显示器，以实现不同的功能：
1.配TBS型显示器：现场显示瞬时流量（5位液晶显示）和累积总量（7位液晶显示）；
2.配TBT型显示器：现场显示累积总量（6位液晶显示）；
3.配TBL型显示器：现场指针指示百分比瞬时流量。
4.简易配置：配LWF-T型放大器，仅输出脉冲信号，隔爆型为LWF-11，适配PLC的为LWF-11/P。
九、进口智能涡轮流量计选型方式
一、确定公称通径：根据实际工作时的流量Q（常用流量），按照30%Qmax＜Q＜80%Qmax,确定Qmax,从“主要技术指标”表中，确定流量计的公称通径。
二、确定基本误差限（精度等级）：根据实际使用的要求，确定选用± 0.2%、±0.5%还是±1.0%或其他。
三、确定公称压力：根据实际工作压力，按照实际工作压力＜公称压力的原则，确定选用±0.2%、流量计的公称压力。
四、由选定的公称通径、基本误差限（精度等级）和公称压力，按照“选型编码”的内容，选定流量计型号。
十、进口智能涡轮流量计选型参数
| 型号 | 说明 | |||||||
| ZN-LWGY- | □ | /□ | /□ | /□ | /□ | /□ | /□ | |
| 公称通径 | 4 | 4mm | ||||||
| 6 | 6mm | |||||||
| 10 | 10mm | |||||||
| 15 | 15mm | |||||||
| 20 | 20mm | |||||||
| 25 | 25mm | |||||||
| 32 | 32mm | |||||||
| 40 | 40mm | |||||||
| 50 | 50mm | |||||||
| 65 | 65mm | |||||||
| 80 | 80mm | |||||||
| 100 | 100mm | |||||||
| 125 | 125mm | |||||||
| 150 | 150mm | |||||||
| 200 | 200mm | |||||||
| 类型 | N | 传感器型：+12V或24V供电，输出三线制脉冲信号 | ||||||
| A | 变送器型：+24V供电，输出二线制4～20mA | |||||||
| B | 智能型：锂电池供电，现场显示无信号输出 | |||||||
| C | 智能型：+24V供电，现场显示并输出二线制4～20mA | |||||||
| C1 | 智能型：+24V供电，现场显示并带有RS485通讯协议 | |||||||
| C2 | 智能型：+24V供电，现场显示并带有HART通讯协议 | |||||||
| 精度等级 | 05 | 0.5级 | ||||||
| 10 | 1.0级 | |||||||
| 02 | 0.2级（协商订货，生产周期较长） | |||||||
| 涡轮类型 | W | 扩展测量范围 | ||||||
| S | 标准测量范围 | |||||||
| 材质 | S | 304不锈钢 | ||||||
| L | 316（L）不锈钢 | |||||||
| 防爆 | N | 非防爆型 | ||||||
| E | 防爆型，ExdⅡBT6 | |||||||
| 压力等级 | N | 常规（参照表2） | ||||||
| H(x) | 高压（参照表2） | |||||||
十一、进口智能涡轮流量计使用要求
（1）使用时，应保持被测介质清洁，不含纤维和颗粒等杂质。
（2）传感器在开始使用时，应先将传感器内缓慢的充满介质，然后再开启出口阀门（阀门应安装在流量计后端），严禁传感器处于无介质状态时受到高速流体的冲击。
（3）传感器的维护周期一般为半年。检修清洗时，请注意勿损伤测量腔内的零件，特别是叶轮。装配时请看好导向件及叶轮的位置关系。
（4）传感器不用时，应清洗内部介质，吹干后且在传感器两端加上防护套，防止尘垢进入，然后置于干燥处保存。（此项非常重要）
（5）配用的过滤器应定期清洗，不用时应清洗内部的介质，同传感器一样，加防尘套，置于干燥处保存。
