一、进口超声波明渠流量计产品概述

美国尼科NICO进口超声波明渠流量计用于测量明渠内各种流体的流量。明渠流量计具有同介质非接触测量、节省场地、工作可靠、宽量程比等优点，既可用于污水排放的测量，又适用于农田水利灌溉的用水计量以及旧城区的排水改造工程。主要部件巴歇尔槽（又称巴氏槽），是用于明渠流量测量的辅助设备。超声波明渠流量计广泛应用于城市供水引水渠、火电厂冷却水引水和排水渠、污水治理流入和排放渠、工矿企业废水排放以及水利工程和农业灌溉用渠道。仪表工作时，传感器不与被测流体接触，避免了渠道内污水的沾污和腐蚀。用于测量污水量，可以比其它形式的仪表，具有更高的可靠性。本仪表选配RS232串口可以接计算机或其它数据采集器，也可以接调制解调器或无线通讯模块，实现有线或无线的远程通讯。

二、进口超声波明渠流量计工作原理

明渠内的流量越大，液位越高；流量越小，液位越低。对于一般的渠道，液位与流量没有确定的对应关系。因为同样的水深，流量的大小，还与渠道的横截面积、坡度、粗糙度有关。在渠道内安装量水堰槽，由于堰的缺口或槽的缩口比渠道的横截面积小，因此，渠道上游水位与流量的对应关系主要取决于堰槽的几何尺寸。同样的量水堰槽放在不同的渠道上，相同的液位对应相同的流量。量水堰槽把流量转成了液位。通过测量流经量水堰槽内水流的液位，可以根据相应量水堰槽的水位-流量关系，求出流量。常用的量水堰槽种类。

超声波测液位原理：本仪表采用超声波回声测距法测液位。探头固定安装在量水堰槽水位观测点上方（水位观测点的位置见堰槽构造说明）。探头部分发射出超声波，然后被液面反射，探头部分再接收，探头到液(物)面的距离和超声波经过的时间成比例:

H=CT/2;距离[m]=时间×声速/2[m]

声速的温度补偿公式:环境声速=331.51+0.61×温度

超声波明渠流量计由仪表控制探头发射和接收超声波。按图八的过程转为液位（单位：米）。再通过查水位-流量表，把液位转成流量（单位可以是：升/秒，或立方米/小时）。

水位-流量表是存储在仪表里的一组数据。通过仪表上的按键可以向仪表的存储器中输入。本仪表的水位-流量表是按相等的液位间隔存储的。"累计流量清零时间"的位置上显示出来。

三、进口超声波明渠流量计产品特点

1、可测量非满管（圆管、蛋形管或其它异形管）流量。

2、可测量渠道（圆形渠、矩形渠或其它异形渠）流量。　　

3、可测量天然的河、溪流量。

4、可测量污水排放渠道或管道（下水道）流量。

5、可测量正向和反向流速和流量。

6、可提供瞬时流量值和累计流量值。

7、输出信号：RS-485、Modbus、4-20Ma电流信号和多路开关量。

8、传感器可在恶劣的现场和污水水质下长期工作。

9、可选配短信或GPRS无线模块实现远程遥测。

10、传感器外壳为聚碳酸酯，防护等级IP68。

11、内置自动温度补偿。

12、盲区可调节，屏蔽探头附近干扰信号。

四、进口超声波明渠流量计先进性

1、污水泡沫对其测量无任何影响：彻底解决泡沫影响测量的难题，由于超声波的固有特性，很难穿透泡沫测量到真实水位，导致无法计量。

2、免调试，自动调零,通电就正常工作：传感器和计量槽一体化的设计，避免了繁琐和专业的调试过程，给用户带来极大的方便。

3、传感器采用美国尼科进口元器件装配,超高灵敏度：用摩托罗拉公司的集成电路可设计出短量程的高灵敏度传感器，使测量精度达0.2%。

4、计量槽（堰板）由厂家生产，比用户自己做更精确：进口的明渠流量计厂家都要求客户自己制作计量槽，由于不专业，带来较大误差，而且用户也麻烦

5、信号超强，远传距离达2000米：传感器信号经处理放大后，远传能力大大增强，抗干扰能力也大大增强，远超过一般厂家的20米限制。

6、敞开自流型流量计,可测量非满管流量：窨井三角堰明渠流量计是专门为地下窨井自流非满管的管道设计开发的流量计。

7、历史记录查询功能，显示日报表、月报表、年报表：可方便环保部门对用户进行计量结算和记录跟踪查询。

8、停电记录查询功能，显示停电时间和次数：可方便用户计算未计量流量和防止偷排现象。
进口超声波明渠流量计应用领域
适用于水库、河流、水利工程、城市供水、污水处理、农田灌溉、水政水资源等矩形、梯形明渠及涵洞的流量测量。

五、进口超声波明渠流量计安装位置示意图

备注：（测量水堰槽把流量转成液位）

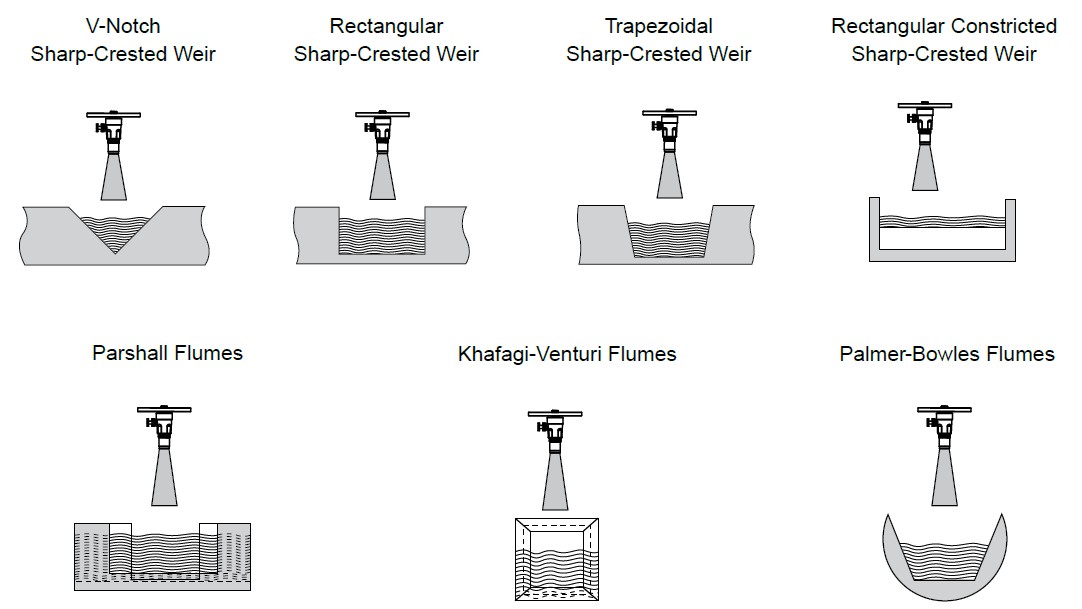

明渠流量测量可以通过堰或水槽实现。堰或水槽会引起与水流速度相关的水深变化。可以使用超声波向下传感器以及其他技术测量该水深，包括：雷达、静水压力和向上多普勒，常见的明渠流量计有尖顶堰（V形缺口堰和矩形堰）、宽顶堰和巴歇尔水槽。联系我们以正确选择和供应堰和水槽。

六、进口超声波明渠流量计技术参数

常规量程：20t/h50t/h100t/h400t/h900t/h1500t/h3000t/h

精度：2.5-5级

显示仪表温度：0℃--+60℃

传感器温度：-30℃--+60℃

压力：自由流

流道形式：巴歇尔槽（三角堰槽、矩形堰槽）

防护等级：IP65

供电电源：220VAC50HZ

前直段：1—3米

连接方式：混凝土

显示：双窗口，8位LED累计流量和4位LED瞬时流量

材质类型：玻璃钢、PVC、不锈钢。（流量越大，相应增加壁厚）

七、进口超声波明渠流量计传感器外形尺寸和安装尺寸

明渠流量计尺寸	公称尺寸		50	100	200	400	600
	内径	D	50	100	200	394	592
长度		L	280	420	560	790	1.010
		L1	220	280	360	490	610
		L2				260	320
垫片厚度		f	3	3	3	10	10
径	长度	T	30	70	100	150	200
	节圆	C	90	150	274	455	658
	直径	D1	110	170	290	490	690
		D2	80	130	260	519	730
外径		D3	140	216	318	520	730
高度		H	244	324	444	690	875
宽度		W	160	240	360	640	800
		W1				650	810
闸门最小并列安装 间距（中心到中心）		P	165 或更多	245 或更多	365 或更多	670 或更多	840 或更多
螺栓节距		P1	128	192	210	230	340
		P2			316	424	570
		P3				554	730
螺栓节距	直径		23	16	16	24	24
	长度		90	90	90	120	120
钟罩安装螺丝	直径		8	8	8	8	8
	长度		16	16	16	20	20
闸门孔径		D3	120	180	300	550	760
法兰	孔径	X	14	19	19	27	27
	孔的数量	N	4	4	8	12	12

八、超声波明渠流量计巴歇尔槽外形尺寸和流量范围

序号	流量范围（吨/小时）		适用渠道mm	水位范围（mm）		临界 淹没度%
	Q（min）	Q（max）	>宽×高	h（min）	h（max）
1	0.3	19.4	>200×250	15	210	0.5
2	0.6	47.5	>250×300	15	240	0.5
3	2.8	115.6	>300×600	30	330	0.5
4	5.4	399.6	>450×800	30	450	0.6
5	9.0	903.6	>600×1000	30	600	0.6
6	12.6	1440.0	>1000×1200	30	750	0.6

九、进口超声波明渠流量计外形尺寸图

十、进口超声波明渠流量计常用规格尺寸：（单位：mm）

序号	喉道段			收缩段			扩散段			墙高	流量参数
	b	L	N	B1	L1	La	B2	L2	K	D	C	n
1	25	76	29	167	356	237	93	203	19	230	217	1.550
2	51	114	43	214	406	271	135	254	22	260	435	1.550
3	76	152	57	259	457	305	178	305	25	460	638	1.550
4	152	305	114	400	610	407	394	610	76	610	1372	1.540
5	228	305	114	575	864	576	381	457	76	770	1927	1.530
6	300	600	230	780	1350	902	600	920	80	800	2444	1.521

十一、进口超声波明渠流量计成品尺寸

B值（mm）	长*宽*高（mm）	zui大流量（m3）/小时
1	标准型	25	835*267*265	19.44
2	标准型	51	773*314*305	47.52
3	标准型	76	914*359*517	115.56
4	标准型	152	1525*500*730	399.6
5	标准型	228	1630*675*890	903.6
6	标准型	250	2845*980*1060	900
7	标准型	300	2870*940*1200	1440
8	标准型	450	2945*1120*1200	2268
9	标准型	600	3020*1300*1200	3060
10	标准型	750	3095*1480*1200	3960
11	标准型	900	3170*1660*1200	4500
12	标准型	1000	3200*1780*1250	5400
13	标准型	1200	3320*2020*1250	7200
14	标准型	1500	3470*2380*1250	9000
15	标准型	1800	3620*2740*1250	10800
