进口防腐电磁流量计

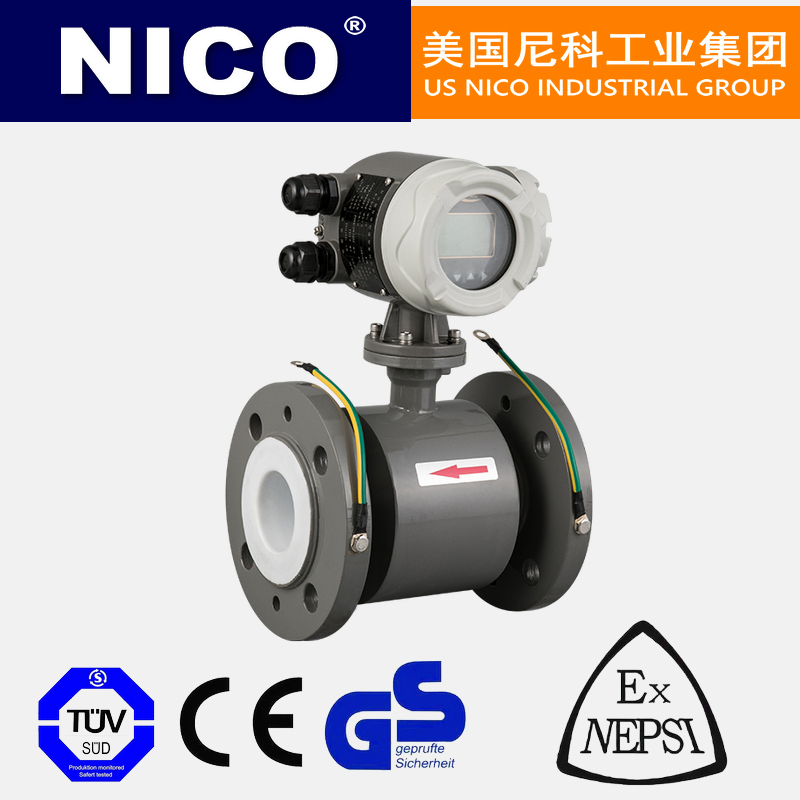

一、进口防腐电磁流量计产品概述

美国尼科NICO进口防腐型电磁流量计系国际领先的设计理念及标准，融入励磁电流自动补偿，电容法空管检测技术，从而可带来快速响应和高稳定性。防腐型电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等，防腐型电磁流量计广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。

二、进口防腐电磁流量工作原理

防腐流量计广泛用于测量导电液体和液固两相流体的体积流量，其测量原理是根据法拉第电磁感应定律，如下图所示，上下两端的两个电磁线圈产生恒定或交变磁场，当导电介质流过电磁流量计时，做切割磁感线运动，此时会产生一个感应电动势并被两测量电极检测出来，这个感应电动势大小与导电介质流速、磁场的磁感应强度、导体宽度（流量计测量管径）成正比，再通过运算就可以得到介质流量。

三、进口防腐电磁流量主要特点

1、三电极结构安全接地

2、电极材料：哈氏C合金、钛、钽

3、四氟内衬耐强酸强碱

4、不锈钢外壳延长寿命

5、密度换算功能，轻易计算质量

四、进口防腐电磁流量产品尺寸图

五、进口防腐电磁流量尺寸表

口径（mm）	额定压力（MPa）	仪表外形尺寸（mm）						重量Kg
口径（mm）	额定压力（MPa）	A	B	φD1	φD2	φD	n-φ	重量Kg
10	4.0	200	245	90	60	10	4-φ14	5.5
15		200	245	95	65	15	4-φ14	6
20		200	245	105	75	20	4-φ14	6.5
25		200	223	115	85	25	4-φ14	6
32		200	235	140	100	32	4-φ18	9
40		200	255	150	110	40	4-φ18	10.5
50		200	263	165	125	50	4-φ18	11.5
65	1.6	200	283	185	145	65	4-φ18	15
80		250	298	200	260	80	8-φ18	15
100		250	320	220	180	100	8-φ18	20
125		250	343	250	21	125	8-φ18	24
150		300	377	285	245	150	4-φ22	34
200	1.0	350	435	340	395	200	4-φ22	41
250		450	523	395	350	250	12-φ23	64
300		500	560	445	400	300	12-φ23	74
350		600	583	505	460	350	16-φ23	92
400		600	633	565	515	400	16-φ26	108
450		600	696	615	565	450	20-φ26	128
500		600	753	670	620	500	20-φ26	151
600		600	857	780	725	600	20-φ26	198
700		700	980	890	840	700	24-φ30	256
800		800	1091	1015	950	800	24-φ33	340
900		900	1183	1115	1015	900	28-φ33	453
1000		1000	1295	1230	1160	1000	28-φ35	526
1200	0.6	1200	1497	1405	1340	1200	32-φ33	684
1400		1400	1697	1630	1560	1400	32-φ33	853
1600		1600	1920	1830	1760	1600	36-φ36	1036
1800		1800	2115	2045	1970	1800	40-φ36	1316
2000		2000	2350	2265	2180	2000	40-φ39	1746

六、进口防腐电磁流量选型参数

测量介质	水、污水、酸、碱、盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、糖浆、石灰浆、冷却水、盐水、双氧水、啤酒、麦汁、各种饮料、黑液、绿液、药液等导电流体介质。
口径	法兰式：DN10、DN15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1100、1200、1400、1600、1800、2000特殊口径可协议供货
公称压力	0.25、0.6、1.0、1.6、2.5、4.0、6.4MPa、16MPa、25MPa
衬里材料	橡胶、聚四氟乙烯、聚全氟乙丙烯、聚氨脂、特殊材料
电极材料	含钼不锈钢、哈氏合金C、哈氏合金B、钛、担、铂
介质温度	-20℃~120C（特殊150℃）
准确度	0.25%（协议供货）、0.5%
流速范围	0.5m/s~15m/s
输出信号	4-20mA、脉冲输出
通讯功能	HART、RS485
供电电源	220VAC50HZ、24VDC
环境温度	-20℃~60℃
防护等级	IP65、IP68
防爆等级	隔爆型、本安型

七、进口防腐电磁流量衬里材料性能表

衬里材料	主要功能	最高介质温度	适用范围
聚四氟乙稀	1、它是塑料中化学性能最稳定的一种材料，能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱和各种有机溶剂。 2、耐磨性和粘接性能较差，不如聚氨酯	120℃（特殊订货可选180℃）	浓酸、碱等强腐蚀性质卫生类介质
氯丁橡胶	1、有极好的弹性，高度的扯断力，耐磨性能好。 2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化性介质的腐蚀。	0~80℃	测一般水、污水、弱磨损性的泥浆、矿浆
聚氨酯橡胶	1、有极好的耐磨性能(相当于天然橡胶的十倍)。 2、耐酸、碱性能较差。	65℃	中性、强磨损的矿浆、煤浆、泥浆
耐酸橡胶（硬橡胶）	可耐常温下的盐酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氢氧化钾。忌强氧化剂。	65℃	一般的酸、碱

八、进口防腐电磁流量电极材料性能表

电极材料	耐腐蚀性能和适用范围
耐酸不锈钢（1Cr18Ni9Ti）	对硝酸、冷磷酸和其他无机酸，许多盐及及碱的溶液，有机酸及海水等介质耐腐蚀。对硫酸，盐酸，氢氟酸，对沸腾的蚁酸、草酸，工业铬酸，以及对碳酸钠及氯，溴，碘等介质，化学稳定性差。因此适用于非腐蚀性或弱腐蚀介质，如水，污水、矿浆、泥浆，纤维浆、糖浆等流体。
含钼不锈钢（0Cr18Ni12M02Ti）	对于硝酸，室温下＜5%硫酸，沸腾的磷酸，蚁酸，碱溶液，在一定压力下的亚硫酸，海水、醋酸等介质有强的耐蚀性。可广泛用于石油、化工，尿素，维尼纶等工业。
哈氏合金B （HB）	在非氧化性环境中有耐腐蚀性，对沸点以下一切浓度的盐酸有良好的耐腐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氧化性酸、碱、非氧化盐液的腐蚀，不适用于硝酸之类氧化性酸中，可测海水，盐酸，弱酸，弱碱。
哈氏合金C （HC）	在中等程度的氧化性和还原性环境中有耐腐蚀性，适用于各类有机酸及碱类介质的测量，不适用于氟化物和氯化物。可测乙醛，乙酸，氢氧化钠等溶液。
钛	能耐海水，各种氯化物和次氯酸盐，氧化性酸（不包括发烟硝酸），有机酸，碱等溶液的腐蚀，不耐较纯的还原性酸（如硫酸，盐酸）的腐蚀。但如酸中含有氧化剂（如硝酸Fe+++,Cu++)时则腐蚀性大为降低。可测氯化锌，氯化钾，氯化钙，冷冻盐水，海水，氨水等。
钽	具有优良的耐腐蚀性，和玻璃很相似。除了氢氟酸，发烟硫酸，碱外，几乎能耐一切化学介质(包括沸点的盐酸，硝酸175℃以下的硫酸)的腐蚀。可测浓盐酸，硝酸，硫酸，王水等溶液。
铂	对各种酸的耐蚀性能很好，耐碱和各类盐的腐蚀，但不耐王水腐蚀。
不锈钢涂覆碳化钨	用于无腐蚀性，强磨损性介质

九、进口防腐电磁流量流量范围表

口径（mm）	V=0.1m/s Qmax=m³/h	V=1m/s Qmax=m³/h	V=2m/s Qmax=m³/h	V=3m/s Qmax=m³/h	V=4m/s Qmax=m³/h	V=5m/s Qmax=m³/h	V=10m/s Qmax=m³/h	V=15m/s Qmax=m³/h
10	0.028	0.2827	0.5655	0.8482	1.1310	1.4137	2.8274	4.2412
15	0.064	0.6362	1.2723	1.9085	2.5447	3.1809	6.3617	9.5426
20	0.113	1.1310	2.2619	3.3929	4.5239	5.6549	11.3097	16.9646
25	0.238	2.3821	4.7642	7.1463	9.5284	11.9105	23.821	35.7315
32	0.177	1.7671	3.5343	5.3014	7.0686	8.8357	17.6715	26.5072
40	0.452	4.5239	9.0478	13.5717	18.0956	22.6195	45.2389	67.8584
50	0.707	7.0686	14.1372	21.2058	28.2743	35.3429	70.6858	106.029
65	1.195	11.946	23.8918	35.8377	47.7836	59.7295	119.459	179.189
85	1.810	18.0956	36.1911	54.2867	72.3823	90.4779	180.956	271.434
100	2.827	28.274	56.5487	84.8230	113.0973	141.372	282.743	424.115
125	4.417	44.1775	88.3575	132.535	176.715	220.8925	441.7875	662.68
150	6.362	63.617	127.235	190.852	254.4690	318.086	636.173	954.259
200	11.310	113.097	226.195	339.292	452.3893	565.487	1130.973	1696.460
250	17.671	176.715	353.429	530.144	760.8583	883.573	1767.146	2650.719
300	25.447	254.469	508.938	763.407	1017.876	1272.345	2544.690	3817.035
350	34.636	346.361	692.721	1039.082	1385.442	1731.803	3463.606	5195.409
400	45.239	452.389	904.779	1357.168	1809.557	2261.947	4523.893	6785.840
450	57.256	572.555	1145.111	1717.666	2290.221	2862.776	5725.553	8588.329
500	70686	706.858	1413.717	2120.575	2827.433	3634.292	7068.584	10602.88
600	100.79	1017.876	2035.752	3053.628	4071.504	5089.380	10178.76	15268.14
700	138.54	1385.442	2770.885	4156.327	5541.769	6927.212	13854.42	20781.64
800	180.96	1809.557	3619.115	5428.672	7238.230	9047,787	18095.57	27143.36
900	229.02	2290.221	4580.442	6870.663	9160.884	11451.11	22902.21	34353.32
1000	282.74	2827.433	5654.867	8482.300	11309.73	14137.17	28274.33	42411.50
1200	407.15	4071.504	8143.008	12214.51	16286.02	20357.52	40715.04	61072.56
1400	554.18	5541.769	11083.54	16625.31	22167.08	27708.85	55417.69	83126.54
1600	723.82	7238.230	14476.46	21714.69	28952.92	36191.15	72382.30	108573.4
1800	916.09	9169.884	18321.77	27482.65	36643.54	45804.42	91608.84	137413.3
2000	1131.0	11309.73	22619.47	33929.20	45238.93	56548.67	113097.3	169646.0

十、进口防腐型电磁流量计转换器安装注意事项

•避免雷击。

•保证通风和干燥，避免温度过高、湿度过大，腐蚀性气体。

•装在室外的电磁流量计要有遮阳、防雨措施，切忌暴晒。

进口防腐型电磁流量计的日常维护。

•定期检查电磁流量计转换器有否浸水受潮或者腐蚀。

•定期清洗电极和测量管，清洗时，切勿损伤电极和衬里。

•定期检查连接电缆的老化及接触程度是否完好。
