一、进口温压补偿一体化涡街流量计产品概述

美国尼科NICO进口温压补偿一体化涡街流量计主要用于工业管道介质流体的流量测量,特别是气体和蒸气等需要补偿的介质。它将流量传感器与温度传感器、压力传感器结合到一起，表头带补偿积算公式。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。

二、进口温压补偿一体化涡街流量计应用原理

进口温压补偿一体式涡街流量计参数能长期稳定，采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量。一体式涡街流量计VSF输出的脉冲频率信号不受流体物性和组分变化的影响，即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关。但是作为流量计在物料平衡及能源计量中需检测质量流量，这时流量计的输出信号应同时监测体积流量和流体密度，流体物性和组分对流量计量还是有直接影响的。因其具有良好的介质适应能力，无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量，配备温度、压力传感器可测量标况体积流量和质量流量，是节流式流量计的理想替代产品。为提高涡街流量计的耐高温及抗振动性能，我公司新近开发出了SCLUG改进型涡街流量传感器，因其的结构和选材使该传感器可在高温（350℃）、强振动（≤1g）的恶劣工况下使用。在实际应用中，往往流量远低于仪表的上限值，随着负荷的变化，最小流量又往往会低于仪表的下限值，仪表并非工作在它的工作段，为了解决这一问题，通常采用在测量处缩径提高测量处的流速，并选用较小口径的仪表以利于仪表的测量，但是这种变径方式在变径管与仪表间有长度为15D以上的直管段进行整流，使加工、安装都不方便。我公司研制的纵断面形状为圆弧的LGZ变径整流器，具有整流、提高流速及改变流速分布多重作用，其结构尺寸小，仅为工艺管内径的1/3，与涡街流量计作成一体，不仅不需要另外附加一段直管段，还可以降低对工艺管直管段的要求，安装非常方便。为了使用方便，电池供电的本地显示型涡街流量计采用微功耗*，采用锂电池供电可不间断运行一年以上，节省了电缆和显示仪表的采购安装费用，可就地显示瞬时流量、累积流量等。温度补偿一体型涡街流量计还带有温度传感器，可以直接测量出饱和蒸汽的温度并计算出压力，从而显示饱和蒸汽的质量流量。温压补偿一体型带有温度、压力传感器，用于气体流量测量可直接测量出气体介质的温度和压力，从而显示气体的标况体积流量。

三、进口温压补偿一体化涡街流量计选型参数

抗震型：涡街流量计采用设计先进的传感器进行检测从根本上消除了外界振动的影响。

防爆型设计：本安型ExibⅡCT1-T6隔爆型ExdⅡCT1-T6。

智能型：现场可以通过手动健、磁棒或手操器修改仪表参数和仪表量程。

精度高：液体≤±0.75%的测量值，气体/蒸气≤±1%的测量值。

显示方式：可显示被测介质的瞬时流量和累计流量。

输出方式：4--20mA电流信号输出/脉冲信号和触点信号。

通讯方式：HART—Protocol通讯协议，HART—Protocol现场总线。

可实现高温400度测量。

接液部分无活动部件，坚固耐用，免维护。可带双传感器。

可实现高温400度/高压250公斤。

进口温压补偿一体化涡街流量计产品特点

.表体中同时集成温压补偿功能，可测量流体的标准体积流量或标准质量流量

.全智能化、数字化电路设计，可自动补偿被测流体密度或标况体积

.全新的数字滤波和修正功能使流量测量更加准确可靠

.电池供电型无需外接电源既可连续工作两年以上

.全新点阵汉字液晶显示，使用操作更方便。双发生体单接收体结构(带振动补偿)，测量下限得以大大延伸，且有效提高其抗振性能

.有模拟、数字信号输出，可同计算机、DCS等数字系统配套使用

·量程范围大，压力损失小，准确度高

·有抗酸，耐腐、高温、防爆等多种类型

·可用于测量饱和蒸汽，过热蒸汽，各种气体，水及低粘度、低温液体

四、进口温压补偿一体化涡街流量计选型参数

1.测量介质：气体、液体、蒸气；

2.口径规格法兰卡装式口径选择25,32,50,80,100；

3.法兰连接式口径选择100,150,200；

4.流量测量范围正常测量流速范围雷诺数1.5×104～4×106；气体5～50m/s;液体0.5～7m/s；

5.测量精度1.0级1.5级；

6.被测介质温度:常温–25℃～100℃；

7.高温–25℃～150℃-25℃～250℃；

8.输出信号脉冲电压输出信号高电平8～10V低电平0.7～1.3V；

9.脉冲占空比约50%,传输距离为100m；

10.脉冲电流远传信号4～20mA,传输距离为1000m；

11.仪表使用环境温度:-25℃～+55℃湿度:5～90%RH50℃；

12.材质不锈钢,铝合金；

13.电源DC24V或锂电池3.6V；

14.防爆等级本安型iaIIbT3-T6；

15.防护等级IP65。

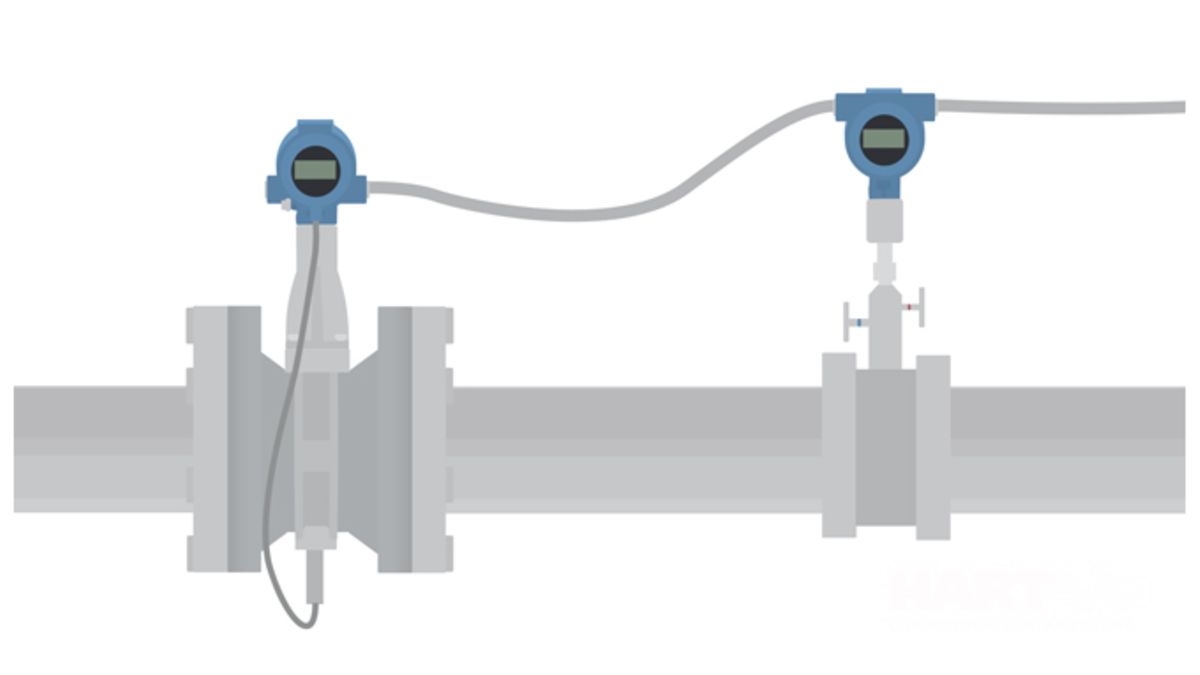

五、进口温压补偿一体化涡街流量计示意图

六、进口温压补偿一体化涡街流量计选型表
