一、进口气动隔膜泵性能简介

美国尼科NICO进口气动隔膜泵采用压缩空气为动力源，适用于各种腐蚀性液体，带颗粒的液体，高粘度、易挥发、易燃、剧毒的液体的输送。进口气动隔膜泵能抽送流动的液体，又能输送一些不易流动的介质，具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的功能。

二、进口气动隔膜泵选型参数

公称通径：10-100(mm)
流量范围：0-30(m3/h)
扬程范围：0-60(m)
功率范围：0.75kw-850kw
温度范围 :-40°C-200°C

三、进口气动隔膜泵产品特点

1、不需灌引水，清水吸程可达7M，扬程达50M，出口压力≥6kgf/cm2。

2、流动宽蔽，通过性能好，允许通过大颗粒，直径达10mm，抽送泥浆、杂质时，对泵磨损甚微。

3、扬程、流量可通过气阀开度实现调节。（气压调节在1-7kg/cm2之间)。

4、该泵无旋转部件，没有轴封隔膜将抽送的介质与泵的运动部件，工作介质完全隔开，所输送的介质不易向外泄漏。

所以抽送有毒，易挥发或腐蚀性介质时，不易造成环境污染和危害人身安全。

5、不必用电，在易燃、易爆场所使用安全可靠。

6、可以浸没在介质中工作。

7、使用方便、工作可靠、开停泵只需简单地打开和关闭气体阀门，即使由于意外情况而长时间地无介质运行或突然停机，泵也不会因此而损坏。

8、结构简单、易损件少，该泵结构简单、安装、维修方便，泵输送的介质不会接触到配气阀，联杆等运动部件，不象其他类型的泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降。

9、可输送较粘的液体。(粘度在1万厘泊以下）

10、本泵无须用油润滑，即使空转，对泵也无影响。这是该泵一大特点。

四、进口气动隔膜泵产品用途

1、化工业：酸、碱、溶剂、悬浮物、分散体系等；
2、石化业：原油、稠油、油脂、泥浆、污泥等；
3、涂料业：树脂、溶剂、着色剂、油漆等；
4、纺织业：染料化学品、树脂、胶等；
5、陶瓷业：泥浆、瓷浆、石灰浆、陶土浆等；
6、饮料业：酵母、糖浆、浓缩物、气液混合物、葡萄酒、果汁、玉米浆等；
7、水处理：石灰浆、软性沉淀物、污水、化学品、废水等；
8、造纸业：粘结剂、树脂、油漆、油墨、颜料、双氧水等；
9、日化业：洗涤剂、香波、乳液、乳剂、手霜、表面活化剂等；
10、食品业：液态半固体、巧克力、盐水、醋、糖浆、菜油、大豆油、蜂蜜、动物血等；
11、电子业：溶剂、电镀液、清洗液、硫酸、硝酸、废酸、腐蚀性酸、抛光液等；
12、冶金、铸造和染色业：金属浆、氢氧化物和炭化物浆、灰尘洗涤浆等；
13、医药业：溶剂、酸、碱、植物提炼液、软膏、血浆等各类药品料液；
14、建筑业：水泥浆、陶瓷瓦粘结剂、岩石浆、天花板面漆等；
15、汽车业：抛光乳剂、油、冷却剂、汽车底漆、油乳胶、清漆、清漆添加剂、脱脂液、油漆等；
16、采矿业：煤浆、岩浆、泥浆、砂浆、炸药浆、润滑油等；
17、家具业：粘结剂、清漆、分散体系、溶剂、色剂、白木胶、环氧树脂、淀粉粘结剂等。

五、进口气动隔膜泵使用条件

1.介质温度≤100℃

2.动力源为洁净的压缩空气，进气压力4-7bar

六、进口气动隔膜泵结构图

1.进气口 2.配气阀体 3.配气阀 4.圆球 5.球座 6.隔膜 7.连杆 8.连杆铜套 9.中间支架 10.泵进口 11.排气口

七、进口气动隔膜泵性能参数

单位换算：1L/min=0.06m3/h | 1bar=1kgf/cm2=0.1MPa |              注：以上性能参数为清水测试参数

八、进口气动隔膜泵可选材质

（ 注:★有 ∕ --无）

九、进口气动隔膜泵几种隔膜材料特性

备注：（O为使用寿命较长，△为使用寿命一般，×为不可用）

十、进口气动隔膜泵使用注意事项

1. 本泵振动极其轻微，一般情况可不装底脚螺栓。

2. 如压缩空气有脏物进入，将会影响泵的正常启动，建议用户加装气动三联件。

3. 在抽吸易冻结的介质时，应在泵的进口处装阀门，当停止用泵时，先将该阀关闭，然后再开泵数分钟，将泵体介质排净为止以免造成下次开泵困难。更换隔膜时，须将泵内腕连杆，铅套清洗干净，并不要损坏白色四氟密封圈，按原样装好，即可使用。

十一、进口气动隔膜泵应用实例

1、油罐清底，尽管有垫水法抽油，也不能保证将油抽净，表面总要剩下至少3-5mm厚的油层。以5000m3油罐为例，每次大约损耗1-1.5t油。对于有低位脱水槽的油罐，虽可将剩下的油和水排放到含油污水处理场回收，但是挥发的油品在输送过程中大都挥发殆尽，且污染环境。2、临时倒罐、装卸车和油品采样，炼油生产调度过程中，油品经常要临时倒罐、装车和对油罐中油品采样检验。或者为了不至于污染正常的管线时，用隔膜泵接临时管线可以迅速方便地完成此项任务。3、油轮仓底油回收一条3000t的油轮用固定螺杆泵卸油，仓库隔板之间至少要剩余50t油，若用排量较大的隔腆泵，可以收到很好的效果。4、瓦斯、硫化氢残液的输送炼油厂火炬底部的瓦斯残液和含硫水，需要集中排放和处理，否则会形成酸性腐蚀设备。5、陶瓷行业：用该泵抽吸釉浆，并可用于向压滤机送压。6、下水井、暗沟排除渍水、污油在下水井管道，阀门及暗沟检修时，需要排除渍水和污油。用潜水泵虽可抽尽溃水，但往往这些地方都远离电源，很不方便。使用隔膜泵则可采用压縮气瓶作动力，回收污油，排泄溃水。7、污水处理场和污泥池的清扫污水处理场的污泥池，常常聚积大量的油泥和淤沙，需要清扫，采用隔膜泵抽吸灵活、方便省工、省力、省时。8、液化气泵房和化验室排渍水，由于这些地方地势较低，又是一级防火区，采用隔膜泵排渍水比较安全，比用水抽子、汽抽子效率高出好多倍。9.此外，此泵应用于环烷酸精制转料，装车亚硫酸纳液体输送，苯类原料装卸车等方面都有它自己的优势。

将液体从A容器抽送到B容器可用此法。

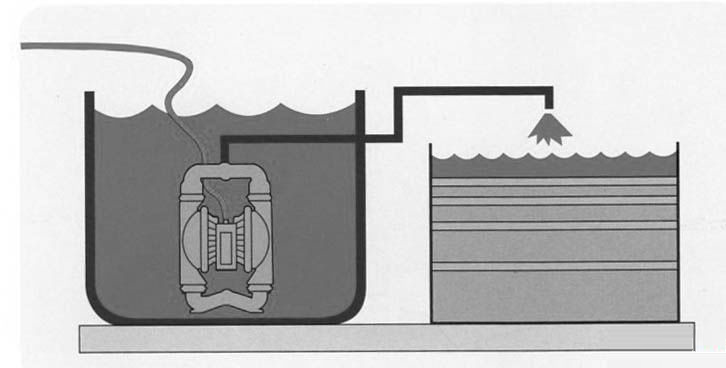

将泵浸在液体中，可代替潜水泵使用，压缩空气另用软管引出。

高粘稠液体可采用此种方法将液位提高，使液料容易抽出。

十二、进口气动隔膜泵安装结构图

十三、进口气动隔膜泵安装尺寸（mm）
