一、进口大型胶体磨产品概述

美国尼科NICO进口大型胶体磨用于剪切、研磨及高速搅拌作用，粉碎研磨依靠磨盘齿形斜面的相对运动，其中一个高速旋转，另一个静止使通过齿形斜面之间的物料受到极大的剪切力和磨擦力，同时又在高频震动和高速旋涡等复杂力的作用下使物料有效的研磨、乳化、粉碎、分散和均质，从而得到精细超微粒粉碎效果。大型胶体磨由不锈钢、半不锈钢胶体磨组成，基本原理是通过高速相对连动的定齿与动齿之间。胶体磨产品除电机及部分零部件外，凡与物料相接触的零部件全部采用高强度不锈钢制成，尤其，关键的动、静磨盘进行强化处理因此，具有良好的耐腐性和耐磨性，使所加工的物料无污染卫生纯洁。

二、进口大型胶体磨选型参数

公称通径：25-300(mm)

流量范围：0.01-30T/h

功率范围：1.1-45kw

转速范围：2900r/min

防爆标志：ExdeIIBT4 DIP21 TA T6

防护等级：IP54/IP65

额定电压：DC24v、220v、380v，660v，1140v（DC、AC）

温度范围：-20℃～120℃

工作压力：≤1.6Mpa

泵体材质：304、316、316L

三、进口大型胶体磨结构特点

1、产品设计紧凑、外型美观、密封良好、性能稳定、操作方便、装修简单、生产效益高等特点、是处理精细物料理想的加工设备。

2、胶体磨产品除电机及部分零部件外，凡与物料相接触的零部件全部采用不锈钢制成，尤其关键的动、静磨盘进行强化处理，因此，具有良好的耐腐性和耐磨性，使所加工的物料无污染卫生清洁。

3、胶体磨其主要构造由磨心部件、底座传动部；电机三部分组成。其中磨心部分的动磨心及静磨心是本机的关键部分，所以，根据被处理的物料性质不同选型可能有所区别。但材质均由不锈钢制成。

四、进口大型胶体磨适用范围

我厂生产的胶体磨是湿式超微粒粉碎加工的新型设备，应用于各类流体、半流体、乳状液的均质、乳化、混合、粉碎等，可以代替石磨、砂磨机、球磨机、组织捣碎机等机器工作,广泛应用于：

食品工业：芦荟、菠萝、芝麻、果茶、冰淇淋、月饼馅、奶油、果酱、果汁、大豆、豆酱、豆沙、花生奶、蛋白奶、豆奶、乳制品，麦乳精、香精、各种饮料等。

化学工业：油漆、颜料、染料、涂料、润滑油、润滑脂、柴油、石油催化剂、乳化沥青、胶粘剂、洗涤剂、塑料、玻璃钢、皮革、乳化等。

日用化工：牙膏、洗涤剂、洗发精、鞋油、高级化妆品、沐浴精、肥皂、香脂等。

医药工业：各型糖浆、营养液、中成药、膏状药剂、生物制品、鱼肝油、花粉、蜂皇浆、疫苗、各种药膏、各种口服液、针剂、静滴液等。

建筑工业：各种涂料。包括内外墙涂料、防腐防水涂料、冷瓷涂料、多彩涂料、陶瓷釉料等。

其它工业：塑料工业、纺织工业、造纸工业、煤炭浮选剂、纳米材料等行业环保的生产需要。

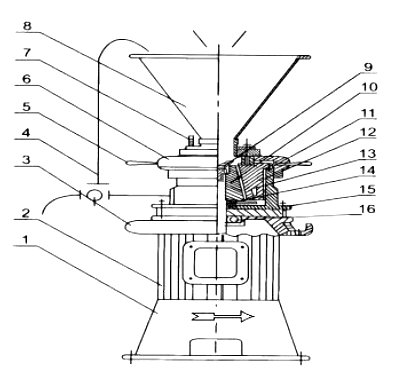

五、进口大型立式胶体磨结构图

六、进口大型立式胶体磨结构图主要配件表

1	底座	2	电动机	3	端盖	4	自循环系统	5	手柄	6	调节盘
7	冷却水管接头	8	加料斗	9	旋叶刀	10	动磨盘	11	定位螺钉	12	静磨盘
13	冷却通道	14	密封组件	15	壳体	16	主轴轴承

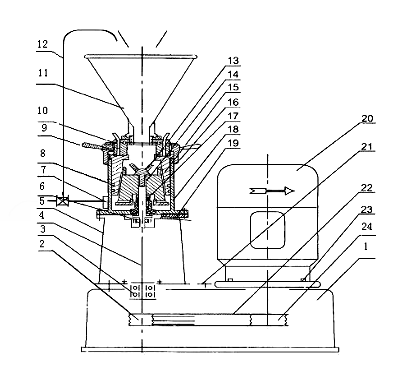

七、进口大型分体胶体磨结构图

八、进口大型分体胶体磨主要配件表

1	底座	2	主皮带轮	3	轴承	4	主轴	5	机座	6	轴承
7	出料口	8	О型密澍圈	9	手柄	10	压盖	11	加料斗	12	自循环系统
13	旋叶刀	14	动磨盘	15	静磨盘	16	调节盘	17	密封组件	18	壳体
19	排泄孔	20	电动机	21	调节螺丝	22	三角皮带	23	电动机座	24	从皮带轮

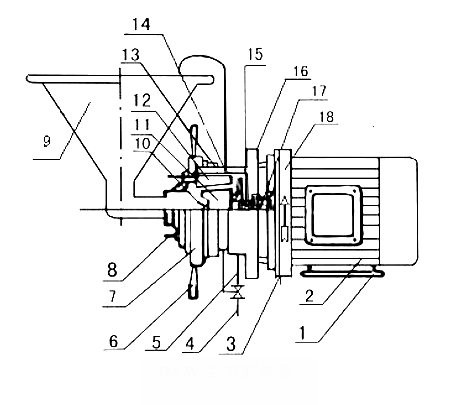

九、进口大型卧式胶体磨结构图

十、进口大型卧式胶体磨主要配件表

1	底座	2	电动机	3	排漏口	4	出料口	5	循环管	6	手柄
7	调节盘	8	冷却接头	9	加料斗	10	旋叶刀	11	动磨盘	12	静磨盘
13	刻度	14	O型圈	15	机械密封	16	壳体	17	轴承	18	端盖

十一、进口大型胶体磨性能参数

产品型号		加工细度              um	产量T/h	磨盘直径mm	冷却水管mm	出口阀门直径mm	进口料斗直径mm	电机转速r/min	电机功率Kw		外形尺寸长×宽×高mm	重量Kg
DX-260	F	2-40	5-30	260	12	50	100	2900	30	37	1020×920×1400	650
DX-200	F		1-10	200		50	100		18.5	22	900×850×1200	440
DX-180	F		1-8	180		50	100		15	18.5	900×840×1150	380
DX-140	F		0.5-4	140		38	66		7.5	11	800×750×1020	260
	L								7.5		390×745×1020	180
	w								7.5		680×370×900	160
DX-120	F		0.5-3	120		32	66		7.5		800×645×980	240
	L										390×645×980	150
	w										680×370×900	120
DX-100	F		0.5-2	100		32	66		5.5	7.5	800×645×980	230
	L								5.5		390×645×980	145
	w										680×370×900	115
DX-80	F		0.3-1	80		32	48		4		700×570×920	150
	L								3		335×570×920	80
	w										630×380×790	75
DX-65	F		0.02-0.5	65	10	25	30		1.5	2.2	500×345×675	80
	L								1.5		270×500×700	50
DX-50	F		0.01-0.1	50					1.5		255×500×700	75
	L								1.1	1.5	270×500×700	48

十二、进口大型胶体磨安装

进口大型卧式胶体磨胶体磨运作平稳、震动轻微，可根据生产使用需要置于平整地面上，或安装在水泥基础上。为了方便用户的生产使用，各型胶体磨的底层座均设有安装孔。

五、操作使用及注意事项

1、联接好进料斗或进料管及出料口，再接上出料循环管，然后接上冷却水管（加工过程中如果物料温度升高对物料没有影响就无需连接冷却水）．

2、安装好电力启动装置，（安装漏电保护开关,若有条件的用户可配上电流表及指示灯）接好电源后，特别要注意开机运转方向，判别电机是否正常方向旋转，或从进料口看磨盘旋转方向是否同胶体磨上‘红色旋转方向标牌’相一致运转（需逆时针运转）。

3、调节磨盘间隙，在开机的情况下将调节盘（刻度盘）上两手柄‘逆时针’拧松然后‘顺时针’转动调节盘，转动调节盘感动有少许磨擦声时马上停止，再反转（逆时针）调节盘使磨间隙加大，一般在满足加工物料细度要求的情况下，尽可能使磨盘间隙固定。

4、接通冷却水（接冷却水管按需而定），启动胶体磨待运转正常后，往进料斗内适量加入水液或其它与加工物料相关液体，然后投料入磨加工生产。（如果是使用或长时间停用后再次使用，应彻底清洗，保持清洁。清洗方法为在料斗内加入水或与加工物料相关液体，开机令其自循环就可清洗胶体磨内部部件）

5、加工物料绝不允许有石英、碎玻璃，金属屑等硬物质混入其中，筛后加工。否则入磨容易损伤动、静磨盘。

6、加工物料注意电机负荷，发现过载要减少投料。

7、胶体磨在运行中，物料必须保持在通过循环管进行自循环，或保持半循环半出料或者出料的状态，绝不许关闭出料阀门，以免磨腔内压力过高引起泄漏。胶体磨在运转时严禁将手或其他非加工物体伸入料斗底部．以免造成人身意外伤害事故或机器损坏．

8、胶体磨属高精密机械，磨盘间隙极少，动转速度快。操作人员应严守岗位，按规章作业，发现故障及时停机，排除故障后再生产。

9、胶体磨使用后，应彻底消毒、清洗机体内部，勿使物料残留在机体内，以免机件粘结而损坏。

十三、进口大型胶体磨维护与修理

1、大型胶体磨为高精密机械，线速度可高达20m/秒，因磨盘间隙极小。检修后装回，必须用百分表校正壳体与主轴的同轴度误差≤0.02mm，如果用户没有备有百分表或不会使用此工具校正同轴公差时，可采用“同轴微调法”。

2、同轴微调法操作：先把胶体磨组装好，再把胶体磨壳体法兰盘上的四枚固定紧固螺丝松开，再将锁紧调节手柄松开．然后用手柄按顺时针方向调节调节盘．直至转不动为止，但不能用力过大，这时动磨盘与静磨盘之间间隙已为“0”．再稍微逆时针转回调节盘间隙行程，（否则紧固螺丝紧固后，调节盘将被压死，无法旋转）但不能让动静磨盘分开．再将壳体上的紧固螺丝依对角顺序分2-3次装紧紧固螺丝．然后按逆时针方向将调节盘后退360°，后再回调270°，后转动磨片。如果转不动、动静磨盘还咬牙时，且证实同轴度误差较大。此时要松开紧固螺丝。再旋转动磨片，直到动磨片顺逆旋转灵活，再紧固壳体上紧固螺丝，整机检查完毕，再调试．

3、修理机器时，在拆开、装回调整过程中，绝不能用铁锤直接敲击。应用木锤或垫上木块轻轻敲击，以免损坏零部件。

4、本机密封分动密封和静密封。本机动密封是关键部件，本机采用空间气阻式密封装置。若动密封件破损或裂痕严重请立即更换，只需更换局部配件。静密封采用O型圈及采用聚四氟乙烯生料带。

5、有关电动机的维护使用请参见电机使用说明书。

6、在使用过程中应根据胶体磨的具体情况,酌情进行定期维护。

7、随机备件绝大部都为标准件，全国各地均可购到。
