进口微型循环泵
一、进口微型循环泵产品概述
美国尼科NICO进口微型循环泵运转是在连轴上和叶轮上分别装配有磁性材料而互相吸引偶合，无需配以传统机械轴封，因而是完全密封的。进口微型循环泵的电动机转动扭力是通过主动磁及从动磁的引力带动叶片工作运转。现今惯用的磁力驱动泵极大的缺点是在缺液情况下绝对严禁运转否则整机将毁坏，给使用者增添不必要的麻烦和烦恼。美国尼科NICO的磁力驱动泵则不必为此担心。它采选了一种特别设计的特配方陶瓷作轴承，具有极强的耐磨性和抗腐蚀性，使其先进性能和质量安全得以绝对的保证。
二、进口微型循环泵选型参数
公称通径：15～100mm
流量范围：3.6～100m3/h
扬程范围：15～55m
功率范围：1.5～18.5KW
转速范围：2900r/min
温度范围 :-20℃～120℃
工作压力：≤1.6Mpa
泵体材质：WCB、304、316、四氟

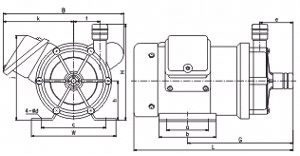

三、进口微型循环泵结构尺寸
进口微型循环泵概用无轴封设计，完全避免了传统机械轴封泵存在的液体泄漏引起的腐蚀后污染的缺陷，是工业设备上理想的液体输送泵。
| 型 号 | a | b | c | d | e | f | G | h | H | W | L |
| WXNK-15R | 49 | 63 | 68 | 6 | 38 | 23 | 121 | 45 | 100 | 82 | 196.5 |
| WXNK-15RN | 49 | 63 | 68 | 6 | 39.5 | 24.5 | 117.5 | 46 | 100 | 82 | 180 |
| WXNK-20R | 30 | 50 | 68 | 5.5 | 38.5 | 28.5 | 131.5 | 56 | 116 | 85 | 209 |
| WXNK-20RZ | 30 | 50 | 68 | 5.5 | 40 | 40 | 134 | 56 | 126 | 85 | 212 |
| WXNK-20RM | 30 | 50 | 68 | 5.5 | 34 | 28.5 | 127 | 56 | 117 | 85 | 204.5 |
| WXNK-30R | 40 | 64 | 100 | 9 | 48 | 30 | 166.5 | 60 | 130 | 120 | 249.5 |
| WXNK-30RZ | 40 | 64 | 100 | 9 | 40 | 40 | 151 | 60 | 130 | 120 | 234 |
| WXNK-30RM | 40 | 64 | 100 | 9 | 48 | 30 | 166.5 | 60 | 130 | 120 | 249.5 |
四、进口微型循环泵安装尺寸
| 型 号 | a | b | c | d | e | f | G | h | H | W | L |
| WXNK-20RX | 30 | 50 | 68 | 5.5 | 46.5 | - | 143 | 56 | 130 | 85 | 220.5 |
| WXNK-30RX | 40 | 64 | 100 | 9 | 48 | - | 169.5 | 60 | 138 | 120 | 252.5 |
| WXNK-40RX | 40 | 64 | 100 | 9 | 48 | - | 170.5 | 60 | 138 | 120 | 277 |
五、进口微型循环泵安装尺寸
| 型 号 | a | b | c | d | e | f | G | h | H | W | L | B | J | K |
| WXNK-40R | 40 | 64 | 100 | 9 | 48 | 30 | 167.5 | 60 | 130 | 120 | 274 | - | 118 | 60 |
| WXNK-40RM | 40 | 64 | 100 | 9 | 48 | 30 | 167.5 | 60 | 130 | 120 | 274 | - | 118 | 60 |
| WXNK-55R | 40 | 64 | 100 | 9 | 56.5 | 43 | 198.5 | 65.5 | 161 | 120 | 275 | - | 140 | 54 |
| WXNK-55RZ | 40 | 64 | 100 | 9 | 56.5 | 43 | 198.5 | 65.5 | 161 | 120 | 275 | - | 140 | 54 |
| WXNK-70R | 70 | 96 | 108 | 9.5 | 55.75 | 44 | 177 | 66 | 161 | 142 | 267 | 202 | 142 | 118 |
| WXNK-70RM | 70 | 96 | 108 | 9.5 | 52.75 | 44 | 174 | 66 | 156 | 142 | 264 | 202 | 142 | 118 |
| WXNK-100R | 70 | 100 | 110 | 9 | 66 | 44 | 195.5 | 74 | 174 | 156 | 322 | 202 | 150 | 118 |
| WXNK-100RM | 70 | 100 | 110 | 9 | 66 | 44 | 195.5 | 74 | 174 | 156 | 322 | 202 | 150 | 118 |
| WXNK-100RX | 70 | 100 | 110 | 9 | 63 | 40 | 196.5 | 74 | 174 | 156 | 323 | 205 | 167 | 124 |
| WXNK-120R | 98 | 130 | 110 | 12 | 80 | 51 | 184.5 | 93 | 208 | 140 | 359 | 216 | 187 | 123 |
六、进口微型循环泵安装尺寸
| 型 号 | a | b | c | e | f | G | h | H | W | L | J | K |
| WXNKH-400 | 98 | 130 | 110 | 80 | 51 | 188 | 94 | 209 | 140 | 384 | 183 | 128 |
| WXNKH-401 | 130 | 175 | 130 | 98 | 57.5 | 244 | 114 | 247 | 160 | 475 | 208 | 137 |
七、进口微型循环泵参数表
| 型号 | 软管接口式 | 螺纹接口式 | 标准输出量 | 比重 | 马达 | ||||
| 入口 (mm) | 出口 (mm) | 出入口 (mm) | 活管 | 流量 (l/min) | 扬程 (m) | 功率 w | 相 | ||
| WXNK-6R | 14 | 14 | - | - | 2.8 | 0.8 | <1.2 | 6 | 1 |
| WXNK-6RZ | 14 | 14 | - | - | 3.2 | 0.8 | <1.1 | 6 | 1 |
| WXNK-10R | 14 | 14 | - | - | 5 | 1 | <1.1 | 6 | 1 |
| WXNK-10RN | 14 | 14 | - | - | 5 | 1 | <1.1 | 6 | 1 |
| WXNK-15R | 16 | 16 | - | - | 8 | 1.5 | <1.3 | 10 | 1 |
| WXNK-15RN | 16 | 16 | - | - | 8 | 1.5 | <1.3 | 10 | 1 |
| WXNK-15RM | - | - | 3/4 | 13 | 8 | 1.5 | <1.3 | 10 | 1 |
| WXNK-20R | 18 | 18 | - | - | 17 | 2 | <1.2 | 15 | 1 |
| WXNK-20RM | - | - | 3/4 | 16 | 17 | 2 | <1.2 | 15 | 1 |
| WXNK-20RX | 26 | 26 | - | - | 30 | 1 | <1.3 | 15 | 1 |
| WXNK-20RXM | - | - | 1 | 20 | 30 | 1 | <1.3 | 15 | 1 |
| WXNK-20RZ | 18 | 18 | - | - | 7 | 4 | <1.1 | 15 | 1 |
| WXNK-20RZM | - | - | 3/4 | 13 | 7 | 4 | <1.1 | 15 | 1 |
| WXNK-30R | 20 | 20 | - | - | 16 | 2.5 | <1.3 | 25 | 1 |
| WXNK-30RM | - | - | 3/4 | 16 | 16 | 2.5 | <1.3 | 25 | 1 |
| WXNK-30RX | 26 | 26 | - | - | 32 | 2 | <1.1 | 25 | 1 |
| WXNK-30RXM | - | - | 1 | 20 | 32 | 2 | <1.1 | 25 | 1 |
| WXNK-30RZ | 18 | 18 | - | - | 10 | 6 | <1.1 | 25 | 1 |
| WXNK-30RZM | - | - | 3/4 | 13 | 10 | 6 | <1.1 | 25 | 1 |
| WXNK-40R | 20 | 20 | - | - | 22 | 4 | <1.1 | 65 | 1 |
| WXNK-40RM | - | - | 3/4 | 16 | 22 | 4 | <1.1 | 65 | 1 |
| WXNK-40RX | 26 | 26 | - | - | 47 | 2 | <1.1 | 65 | 1 |
| WXNK-40RXM | - | - | 1 | 20 | 47 | 2 | <1.1 | 65 | 1 |
| WXNK-55R | 26 | 26 | - | - | 30 | 4 | <1.2 | 90 | 1 or 3 |
| WXNK-55RM | - | - | 1 | 20 | 30 | 4 | <1.2 | 90 | 1 or3 |
| WXNK-55RZ | 26 | 26 | - | - | 15 | 8 | <1.1 | 90 | 1 or 3 |
| WXNK-55RZM | - | - | 1 | 20 | 15 | 8 | <1.1 | 90 | 1 or 3 |
| WXNK-70R | 26 | 26 | - | - | 50 | 4 | <1.1 | 150 | 1 or3 |
| WXNK-70RZ | 20 | 20 | - | - | 20 | 12 | <1.1 | 150 | 1 or3 |
| WXNK-70RM | - | - | 1 | 20 | 50 | 4 | <1.1 | 150 | 1 or3 |
| WXNK-100R | 26 | 26 | - | - | 60 | 7 | <1.3 | 250 | 1 or3 |
| WXNK-100RM | - | - | 1 | 20 | 60 | 7 | <1.3 | 250 | 1 or3 |
| WXNK-100RX | - | - | 11/4 | 32 | 100 | 5 | <1.3 | 250 | 1 or3 |
| WXNK-120R | - | - | 11/2 | 36 | 140 | 6 | <1.3 | 370 | 1 or3 |
| WXNK-120RT | - | - | 21/4 | 48 | 140 | 6 | <1.3 | 370 | 1 or3 |
| WXNKH-400CV5-D | - | - | 11/2 | 36 | 150 | 8 | <1.3 | 400 | 3 |
| WXNKH-401CV5-D | - | - | 11/2 | 36 | 120 | 12 | <1.3 | 750 | 3 |
| WXNKH-422CV5-D | - | - | 2 | 11/2 | 160 | 18 | <1.3 | 2200 | 1 or3 |
| WXNKH-423CV5-D | - | - | 2 | 11/2 | 230 | 18 | <1.3 | 2200 | 1 or3 |
八、进口微型循环泵应用领域
| 化学工业 | 碳酸钠化工业（盐酸、次氟酸、二次化学品的生产）；氟化物、化学肥料的生产；气体吸收塔反应液体循环；油脂提炼（硫酸）；废酸类的回收及再生系统；化工厂和运输车辆间的强酸类输送。 |
| 剂业 | 半导体用的发光化学物（EL）、农药、医药、水处理化学剂的生产 |
| 电镀业 | 循环过滤各类电镀液。 |
| 照片业 | 即现照相系统；X-光片、黑白、彩色、立体照片的冲晒。 |
| 电器用具业 | 电解质电容器的生产（铝膜的浸蚀）；干电池和蓄电池制造过程中输送电解液； 电路板的蚀刻；半导体生产过程中输送高纯度化学液。 |
| 金属工业 | 氧化铝膜处理设备；线材拉伸、钢铁轧制中除油及酸洗； 车辆喷漆前除油及酸洗处理；氧化钛、稀土元素的生产等。 |
| 矿业 | 金属熔炼（输送及循环电解液）；废液的洗涤处理。 |
| 食品工业 | 葡萄糖酸的生产（盐酸）；食油的提炼（硫酸）；罐装水果工业（盐酸）。 |
| 医疗 | 人造肾脏、心肺、超声波清洗机及各种医疗设备。 |
| 水处理 | 清洗离子交换树脂；纯水生产设备；海水淡化设备。 |
| 污染控制 | 添加污水处理化学药剂到药液缸；收集及输送废液； 废气吸收设备（除臭装置，排放废气前脱硫）。 |
| 其它 | 应用在银回收、晶片制造、实验工厂、制冷机、饮品机、生活锅炉、热交换器、太阳能系统、漂染、激光系统等领域及喷水池、鱼池、观赏鱼缸循环使用。 |
