进口不锈钢三通球阀

一、进口不锈钢三通球阀产品概述

美国尼科NICO进口不锈钢三通球阀是用于管道中介质换向、合流及分流的作用，主要由T型或L型三通球阀与执行器连接组成，按连接方式不同可分为法兰及内螺纹。三通L型球阀是对两条相互垂直的通道进行介质流向的切换或截断，起到分配作用，而T型球阀不仅可对介质流向进行切换，还可以使三个通道互相连通或关闭其中任意一条通道，起到分流、合流作用。可根据工况需要，在三通球阀执行器上加装阀门定位器及其它相关配件，即可控制球阀球芯的运转，达到对管路中介质的自动化控制。

二、进口不锈钢三通球阀选型参数

产品名称：	不锈钢三通球阀	产品型号：	NK44F/NK45F
公称通径：	DN15～DN300	结构形式：	球形
公称压力：	1.6Mpa～6.4Mpa	连接方式：	法兰、内螺纹
适用温度：	≤350ºC	驱动方式：	手动、电动、气动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、气体、液体	品牌名称：	美国尼科NICO

三、进口不锈钢三通球阀产品说明

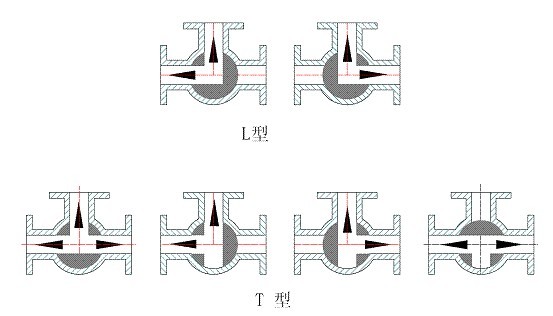

不锈钢三通阀门内部结构多种切换方式，L型三通球阀只能连接或截断两条相互垂直正交的管道，不能同时保持第三条管道的相互连通，只起到分配作用。T型三通球阀能使三条正交的管道相互联通或切断任意第三条通道，达到两进一出或一进两出的的功能，起到分流、合流作用。

四、进口不锈钢三通球阀产品特点

1、可选用不同连接形式，分为气动法兰三通球阀和气动螺纹三通球阀，满足不同使用工况。

2、密封效果极佳，采用软密封四氟乙烯弹性变形可达到无泄漏密封。

3、一阀多用：可制成L型通口，也可制成T型通口，达到分配、合流、分流等功能。

4、三通球阀安装方便，可用任一通口作为介质的流通入口，并且无泄漏。

5、广泛适用于环保、油品、冶金、蒸汽、能源、造纸、食品等管路系统中对介质进行流向改变或达到对介质分流或混合。

五、进口不锈钢三通球阀主要性能范围

公称压力 PN(MPa)	试验压力
	壳体	高压液密封	低压液密封
1.6	2.4	1.76	0.6
2.5	3.75	2.75
4.0	6.0	4.4
CLASS150	3.0	2.2
适用工况	适用介质		水、油品、气等非腐蚀介质和酸碱腐蚀介质
	适用温度		-28～350℃
应用规范	连接法兰		JB79-59 GB9113、 HG20592-97、 ANSI B16.5
	检验试验		JB/T 9092-99 、API598

六、进口不锈钢三通球阀主要零件材料

零件名称	材质
零件名称	GB	ASTM
阀体、阀盖	WCB	A216-WCB
密封圈	PTFE、对位聚苯	PTFE、对位聚苯
球体	1Cr18Ni9Ti	SS 304
阀座、阀杆	2Cr13	A246-416
双头螺栓	35CrMoA	A193-B7

七、进口不锈钢三通球阀外形结构图

八、进口不锈钢三通球阀选型示意图

九、进口不锈钢三通球阀L型连接尺寸和外形 PN1.6MPa

型号	公称通径 DN(mm)	尺寸(mm)
型号	公称通径 DN(mm)	L	L2	D	D1	D2	b	f	Z-d	H	W
NK44F-16C (P) (R)	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	220
	65	260	130	180	145	120	16	3	4-18	193	240
	80	280	140	195	160	135	20	3	8-18	217	270
	100	320	160	215	180	155	20	3	8-18	245	350
	125	380	190	245	210	185	22	3	8-18	282	500
	150	440	220	280	240	210	24	3	8-23	319	600
	200	550	260	335	295	265	26	3	12-23	380	1000
	250	670	310	405	355	320	30	3	12-25	460	1400
	300	720	370	460	410	375	30	3	12-25	520	1800

十、进口不锈钢三通球阀T型连接尺寸和外形 PN1.6MPa

型号	公称通径 DN(mm)	尺寸(mm)
型号	公称通径 DN(mm)	L	L2	D	D1	D2	b	f	Z-d	H	W
NK45F-16C (P) (R)	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	240
	65	260	130	180	145	120	16	3	4-18	193	270
	80	280	140	195	160	135	20	3	8-18	217	350
	100	320	160	215	180	155	20	3	8-18	245	500
	125	380	190	245	210	185	22	3	8-18	282	600
	150	440	220	280	240	210	24	3	8-23	319	1000
	200	550	260	335	295	265	26	3	12-23	380	1300
	250	670	310	405	355	320	30	3	12-25	460	1700
	300	720	370	460	410	375	30	3	12-25	520	2100
