进口上装式固定球阀

一、进口上装式固定球阀产品概述

美国尼科NICO进口上装式固定球阀采用偏心契紧原理通过传动机构达到闸紧、调节、关闭的目的，密封副是金属面环带硬面接触密封，固定球结构在开启时阀芯位于藏球室内，流通截面大，且阀门不被冲刷，关闭时阀芯不被冲刷，开启时阀芯球面沿阀座渐进，有效地切除结垢障碍，实现可靠密封。它对两相混流易结垢固体析出的混流输送特别有效。

二、进口上装式固定球阀选型参数

产品名称：	上装式固定球阀	产品型号：	NK340H
公称通径：	DN6～DN1400	结构形式：	球形
公称压力：	1.6Mpa～42.0Mpa/150LB-2500LB	连接方式：	法兰
适用温度：	-20～232℃～550℃	驱动方式：	手动、蜗轮、电动、气动
阀体材质：	锻钢、铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、气及某些腐蚀性液体	品牌名称：	美国尼科NICO

三、进口上装式固定球阀产品说明

上装式球阀又称顶装式球阀按照API 6D和ASME B16.34标准设计、制造和试验，能满足API 6FA，API 607标准规范要求。上装式球阀在结构上采用一体化结构，可以满足在线维护，只需拆下阀盖即可在线更换或维护球体、阀座和密封件等，因此上装式固定球阀被广泛应用在石油和天然气管线。

四、进口上装式固定球阀产品特征

上装式球阀包括有阀体、楔形球体、阀座、阀盖、阀杆，阀体的侧壁上设有开口向上的楔形球体安装孔，阀杆与楔形球体联动连接，在阀杆下部套设有弹簧，弹簧以楔形球体作为第一基座，以阀杆上所设的凸台作为另一基座，在阀杆的凸台的上端与阀盖之间设有密封件，在阀盖与阀体之间设有密封垫片，所述的密封件的截面为楔形，所述的凸台或阀盖上相应设有斜推面与密封件构成楔形密封配合，斜推面最好设置在凸台的上端面上，利用弹簧的弹力或者介质的压力使用于密封阀杆与阀盖间的截面为楔形的密封件与密封面构成楔形密封配合，利用斜楔原理使密封面更加紧密，密封效果更好。

五、进口上装式固定球阀技术规范

设计依据	API	ANSI
设计标准	API 6D	ANSI B16.34
结构长度	API 6D	ANSI B16.10
连接法兰	ANSI B16.5 ANSI B16.47
对焊端	ANSI B16.25
试验和检验	API 6D	API 598-96

六、进口上装式固定球阀结构特点

1、整体式阀体设计，上装式枢轴固定支持，法兰连接结构；

2、整体式枢轴固定球杆设计;

3、高强度整体式球杆结构，确保了球体的精确定位；

4、枢轴采用防吹出保护结构；

5、防腐蚀，低摩擦系数的轴承；

6、因可镍弹簧使RPTFE密封的金属阀座向球移动，具有进口和出口双向密封功能；

7、性能优越的标准尼龙和PEEK阀座,确保了低压状态下的有效密封;

8、密封剂注入器设计，在紧急状态下可注入密封脂，对阀杆或阀座进行密封；

9、采用独特的阀座可缩回技术，在线可更换球杆，阀杆密封圈金属阀座及弹簧；

10、球杆与阀体有效接触的性能优越的防静电接地设备；

11、防火功能：当阀座烧坏或损坏时，金属阀座自动贴紧球体，阀座和球体之间较小的泄漏。

七、进口上装式固定球阀主要部件材料

阀体/阀盖	WCB	CF8	CF8M	WCB	CF8	CF8M
球体	2Cr13	F304	F316	2Cr13氮化	F304氮化	F316氮化
弹簧	60Si2Mn	17-7PH	17-7PH	60Si2Mn	17-7PH	17-7PH
密封圈	PTFE/RPTFE/PPL/尼龙			石墨	石墨	石墨
阀座	2Cr13	304	316	2Cr13+STL	304+STL	316+STL
填料	PTFE	PTFE	PTFE	石墨	石墨	石墨
适用介质	水、油、蒸汽等	酸碱等腐蚀性介质		含固体颗粒或高温介质
适用温度	-29-200℃			-29-425℃	-29-600℃

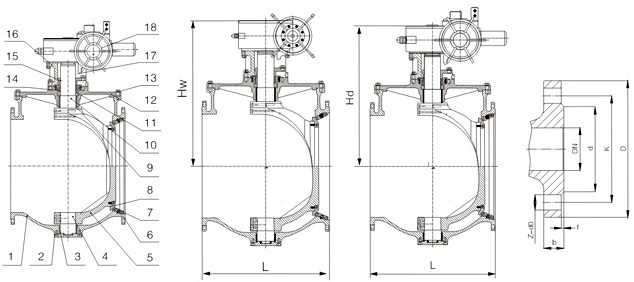

八、进口上装式固定球阀外形结构图

九、进口上装式固定球阀PN10、PN16连接尺寸

公称压力 PN(Mpa)	公称通径 DN(mm)	尺寸(mm)									结构
公称压力 PN(Mpa)	公称通径 DN(mm)	L	D	D1	D2		N-ød	H	h	f	形式
1.0	100	229	220	180	156	22	8-18	250	200	2	A
	125	254	250	210	184	22	8-18	240	265	2
	150	267	285	240	231	24	8-22	240	280	2
	200	292	340	295	266	24	8-22	240	325	2
	250	330	395	350	319	26	12-22	280	385	2
	300	356	445	400	370	26	12-22	350	430	2
	350	430	505	460	429	26	16-22	350	480	2
	400	530	565	515	480	26	16-26	400	520	2
	450	580	615	565	530	28	20-26	400	560	2
	500	660	670	620	582	28	20-26	500	655	2
	600	840	780	725	682	34	20-30	500	710	2
	700	900	890	840	794	34	24-30	500	780	5
	800	1000	1015	950	901	36	24-33	500	840	5
	900	1100	1115	1050	1001	38	28-33	500	1000	5
	1000	1200	1230	1160	1112	38	28-36	500	1100	5
	1200	1300	1455	1380	1328	44	32-39	600	1250	5
	1400	1500	1675	1590	1520	48	36-42	600	1650	5
1.6	100	229	220	180	158	20	8-18	250	200	2	A
	125	254	250	210	188	22	8-18	240	265	2
	150	267	285	240	212	24	8-22	240	280	2
	200	292	340	295	268	26	12-22	240	325	2
	250	330	405	355	320	26	12-26	280	385	2
	300	356	460	410	378	28	12-26	350	430	2
	350	430	520	470	438	30	16-26	350	480	2
	400	530	580	525	490	32	16-30	400	520	2
	450	580	640	585	550	40	20-30	400	560	2
	500	660	715	650	610	44	20-33	500	655	2
	600	800	840	770	725	54	20-36	500	710	2
	700	900	910	840	795	40	24-36	500	780	5
	800	1000	1025	950	900	42	24-39	500	840	5
	900	1100	1125	1050	1000	44	28-39	500	1000	5
	1000	1200	1255	1170	1115	46	28-42	500	1100	5
	1200	1300	1485	1390	1350	52	32-48	600	1250	5
	1400	1500	1685	1590	1530	58	36-48	600	1650	5

十、进口上装式固定球阀美标连接尺寸CLASS 600

NPS	A	A1	A2	W	H	B
2″	292	295	292	350	150	50
3″	356	359	356	400	188	76
4″	432	435	432	400	230	100
6″	559	562	559	500	300	150
8″	660	664	660	600	430	201
10″	787	791	787	600	445	252
12″	838	841	838	600	530	305

十一、进口上装式球阀连接尺寸CLASS 900

NPS	A	A1	A2	W	H	B
2″	368	371	368	450	165	49
3″	381	384	381	500	200	74
4″	457	460	457	500	250	100
6″	610	613	610	600	320	150
8″	737	740	737	600	460	201
10″	838	841	838	600	475	252
12″	965	968	965	600	560	303

十二、进口上装式固定球阀连接尺寸CLASS 1500

NPS	A	A1	A2	W	H	B
2″	368	371	368	500	175	49
3″	470	473	470	600	200	74
4″	546	549	546	600	250	100
6″	705	711	705	600	460	144
8″	832	841	832	600	470	192
10″	991	1000	991	600	485	239
12″	1130	1146	1130	600	570	287

十三、进口上装式固定球阀安装前的准备工作

（1）球阀前后管线已准备好。前后管道应同轴，两法兰密封面应平行。管道应能承受球阀的重量，否则管道上必须配有适当的支撑。

（2）把球阀前后管线吹扫干净，清除掉管道内的油污、焊渣和一切其它杂质。

（3）核对球阀的标志，查明球阀完好无损。将球阀全开全闭数次证实其工作正常。

（4）拆去球阀两端连接法兰上的保护件。

（5）检查阀孔清除可能有的污物，然后清洗阀孔。阀座与球之间即使仅有微小颗粒的异物也可能会损伤阀座密封面。

十四、进口上装式固定球阀安装方式

（1）把球阀装上管线。球阀的任何一端都可装在上游端。用手柄驱动的阀可安装在管道上的任意位置。但带有齿轮箱或气动驱动器的球阀应直立安装，即安装在水平管道上，且驱动器处于管道上方。

（2）阀法兰与管线法兰间按管路设计要求装上密封垫。

（3）法兰上的螺栓需对称、逐次、均匀拧紧。

（4）连接气动管线（采用气动驱动装置时）。

十五、进口上装式固定球阀内部安装结构图
