进口卡套球阀

一、进口卡套球阀产品概述

美国尼科NICO进口卡套式球阀适用于中、小口径管路的各种压力、温度和介质下控制接通或截断管路介质的启闭装置;靠介质压力将球体压紧在出口端阀座上,其使用压力和通径受到一定限制.采用90°传动,故开关方便迅速,可以实行快速启闭。卡套球阀具有连接牢﹑耐压能力高﹑密封性和反复性好，安装检修方便﹑工作安全可靠等启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。主要用于截断或接通管路中的介质，亦可用于流体的调节与控制。

二、进口卡套球阀选型参数

产品名称：	卡套球阀	产品型号：	NK91F
公称通径：	DN3～DN20	结构形式：	球形
公称压力：	6.4Mpa、16.0Mpa～32.0Mpa	连接方式：	卡套式、快装
适用温度：	-20～120℃	驱动方式：	手动
阀体材质：	SS304、SS316、SS316L不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、燃气及某些腐蚀性液体	品牌名称：	美国尼科NICO

三、进口卡套球阀产品说明

卡套球阀具有连接牢﹑耐压能力高﹑密封性和反复性好，安装检修方便﹑工作安全可靠等启闭件（球体）由阀杆带动，并绕阀杆的轴线作旋转运动的阀门，卡套球阀最适宜做开关、切断阀使用，对焊球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。

四、进口卡套球阀产品优点

1、通过螺纹机械式推进，卡套螺母向前运动推动后卡套向前，同时后卡套推动前卡套向前运动。

2、球阀通道平整光滑便于管道扫线清洗,可以输送浆液及固体颗粒等介质.

3、采用PTFE(特氟隆)等材料作为密封,具有良好润滑性和弹性,与球体摩擦系小,使用寿命长.

4、启闭迅速,启闭时只需把球体转动90°,方便而迅速.

5、球阀的流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线想通,介质流过球阀,相当于流过一段直通的管子,在各类阀门中球阀的流体阻力最小。

6、卡套式球阀广泛应用于水处理设备、化工设备、石化设备、石油设备、造纸设备、采矿设备等等，进，卡套螺母向前运动推动后卡套向前，同时后卡套推动前卡套向前运动。

五、进口卡套球阀主要特点

1、用于流路的开通-截断

2、球阀无调节能力，如果系统需要实现流量调节，必须串联调节阀来完成

3、二通球阀的工作压力可达20.6MPa

4、二通球阀的标准形式是水平阀，也可选用角式阀

5、使用介质为氧气时，需采用脱脂处理

6、可面板安装

7、螺纹连接：阀体连接紧密，耐压强，密封性好，防渗漏，安装维修方便，运行安全可靠。

8、首选材料：采用316不锈钢材质，不易生锈，性能稳定，经久耐用。可多次重装，适用范围广。

9、精工品质：阀体精密铸造，表面字迹清晰，整体抛光处理光滑无毛刺，使用寿命长。

10、无需焊接：螺纹连接，无需焊接，有利于防火、防爆和高空作业，杜绝了焊接不慎带来的弊端。

11、规格齐全：厂家直销，非标定制，可承接大单，量大优惠，欢迎询价。

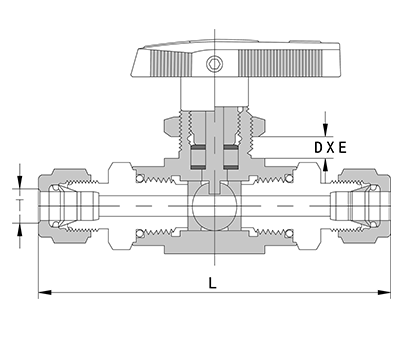

六、进口卡套球阀结构示意图

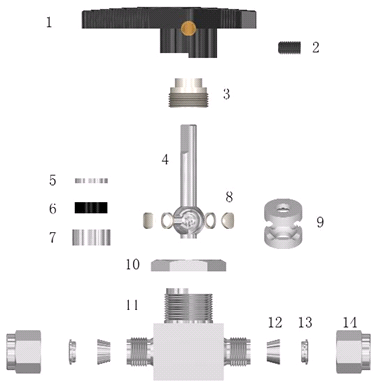

七、进口卡套球阀主要零件材料

序号	零件	材料	标准
1	手柄	带有黄铜手柄芯的尼龙
2	顶丝	SCM435	DIN916-1980
3	压盖	4Cr13	GB/T1220-1992
*4	阀杆	316	GB/T1220-1992
5	垫片	316	GB/T1220-1992
*6	密封圈	RPTFE	HG2-535
*7	导向座	316	GB/T1220-1992
*8	衬垫、衬环	316	GB/T1220-1992
*9	密封帽	RPTFE	HG2-535
10	背母	316	GB/T1220-1992
*11	阀体	316	GB/T1220-1992
*12	前卡套	316L	GB/T1220-1992
13	后卡套	316	GB/T1220-1992
14	螺帽	316	GB/T1220-1992
注意：1.序号前加*表示与介质存在接触2.润滑剂为硅脂

八、进口卡套球阀外形尺寸图

九、进口卡套球阀结构尺寸图

十、进口卡套球阀外形尺寸表

端接		产品编号	通径（mm）	Cv 水平阀	Cv 角型阀	尺寸（mm）
入口/出口	尺寸	产品编号	通径（mm）	Cv 水平阀	Cv 角型阀	C	G	E	F	L	P	Q	H	H1	M
公制管接头（mm）	2	kpa-1	1.8	0.15	0.1	48.6	9	9	25.6	51.2	4	14.5	33.5	24	36.1
	3	kpa-2	2.4	0.2	0.15	48.6	9	9	25.6	51.2	4	14.5	33.5	24	36.1
	4	kpa-3	2.4	0.2	0.15	48.6	9	9	26.5	53	4	14.5	33.5	25	37
	6	kpa-4	3.2	0.6	0.35	48.6	9	9	28.7	57.4	4	14.5	33.5	26.7	39.2
	6	kpa-5	4.5	2.4	0.9	64.5	10.5	10.5	30.7	61.4	6	19.5	40.5	30	43.2
	8	kpa-6	4.5	1.5	0.9	64.5	10.5	10.5	31.5	63	6	19.5	40.5	29	43.5
	10	kpa-7	4.5	1.5	0.9	64.5	12	12	33	66	5	19.5	40.5	32	46
	10	kpa-8	7	6.0	2.0	84	14	14	39.5	79.1	7	27.5	54.5	35	59
	12	kpa-9	4.5	1.5	0.9	64.5	12	13	35	70	3	19.5	40.5	34	47.8
	12	kpa-10	7	6.0	2.0	84	14	14	41.6	83.2	7	27.5	54.5	36	61

本公司卡套球阀压力标准范围：PN1.6、2.5、4.0、6.4、10.0MPa，超过4.0MPa以上法兰尺寸请咨询本公司技术部。以上法兰尺寸是根据国标（GB/T9113-2000的标准、设计与制造：ANSI B16.34 E101结构长度：ANSI B16.10 E101压力温度等级：ANSI B16.34 E101试验与检验：API598 E101）设计，也可根据客户要求定制其他标准。
