进口Y型角座阀

进口Y型角座阀

一、进口Y型角座阀选型阐述

产品名称:进口Y型角座阀产品型号:NCAF系列
进口通径:DN8-DN100操作方式气动
连接形式:法兰连接、卡箍连接,内螺纹连接,焊接
公称压力:1.6Mpa~6.4Mpa气源压力 0.4Mpa~0.6Mpa
安装位置:管道功能作用:开关调节
适用介质:蒸汽,油,中性气体或液体适用温度

-10 ℃ ~+180 ℃

阀体材质:不锈钢SS304/SS316/SS316L结构形式:活塞式
测试压力:水压1.5倍无渗漏生产厂家:美国NICO尼科工业

二、进口Y型角座阀工作原理

美国尼科NICO进口Y型角座阀在非工作状态时,由于弹簧力作用,阀门常闭(开),当执行器活塞被压缩气体作用时,阀门打开(关闭)。双作用形式靠压缩气体控制阀门开关。

三、进口Y型角座阀说明

不锈钢Y型角座阀保持流速能够节省空间,它采用带弹簧安全保护的单作用气动执行机构来操作的导向角座阀·使用时,应该选择常开或常闭。
不锈钢Y型角座阀广泛应用于短时间频繁启动,具有反应灵敏,动作准确的特点,配合电磁阀使用,用气动控制可准确控制气体、液体流量。可实现准确控温、滴加液体等要求。湿热灭菌柜应用角座阀控制蒸汽量准确控温。

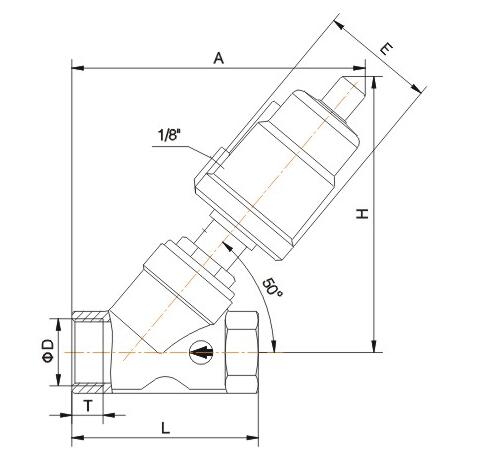

四、进口内螺纹Y型角座阀外形结构图



五、进口内螺纹Y型叫做主要外形尺寸

型号Size规格D执行器mmLAHE
DN151/2''φ506813312662
DN203/4''φ507513713162
DN251''φ639017016576
DN321 1/4''φ6311018017576
DN401 1/2''φ6311519017876
DN502''φ8013523521096
DN652 1/2''φ100185307283114
DN803''φ100210320295114

六、进口焊接式Y型角座阀外形结构图



七、进口焊接式Y型角座阀主要外形尺寸

型号Size执行器mmLDdAHE
DN15φ5012020.019.015013562
DN20φ5012525.524.016014262
DN25φ6314531.030.019517276
DN32φ6315638.037.020017576
DN40φ6318547.045.520718076
DN50φ8020058.056.524020596
DN65φ10022877.575.0319275114
DN80φ10024592.090.0337290114

八、进口卡箍式Y型角座阀外形结构图



九、进口卡箍式Y型角座阀主要外形尺寸

型号Size执行器mmLDAHE
DN15φ5012050.515013562
DN20φ5014050.516314262
DN25φ6316050.519017276
DN32φ637550.520317576
DN40φ6319064.021018076
DN50φ8021077.524520596
DN65φ10022591.0317275114
DN80φ100255106.0342290114

十、进口法兰式Y型角座阀外形结构图



十一、进口法兰式Y型角座阀主要外形尺寸

型号Size执行器mmLTfDCBN-φdAHE
DN15φ501201429565404-φ1416014562
DN20φ5013014210575504-φ1416515362
DN25φ6314014211585604-φ1420517876
DN32φ63150162135100704-φ1821518076
DN40φ63180162145110804-φ1822020576
DN50φ80195162160125954-φ1823521396
DN65φ1002301821851451154-φ18320275114
DN80φ1002501821951651308-φ18340290114
