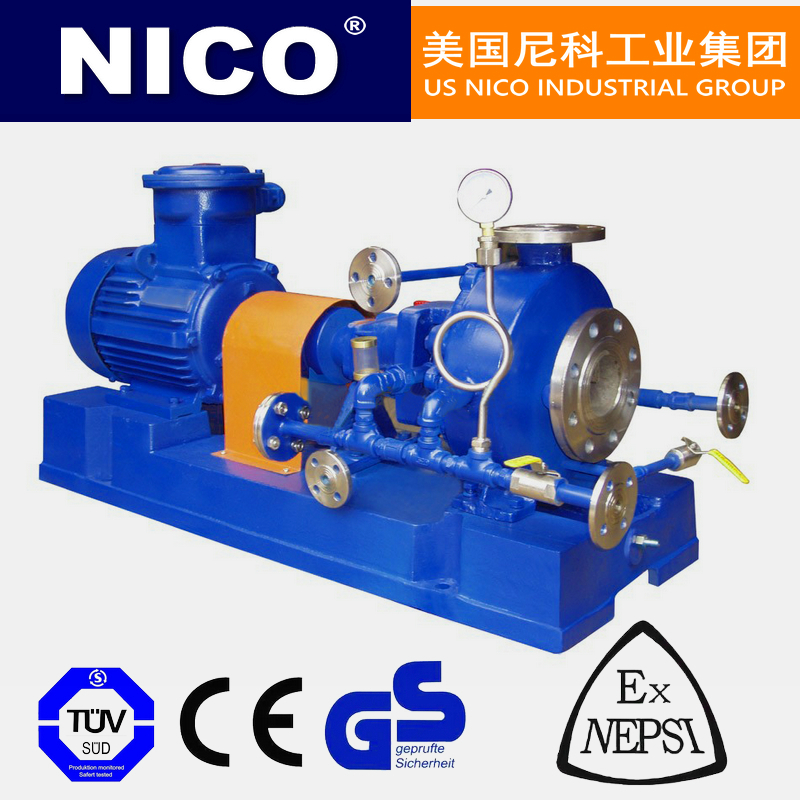

一、进口保温离心泵产品概述

美国尼科NICO进口保温离心泵性能稳定，有整套保温程序性能设计，保温泵的泵体设有空心夹层，并设有进出口法兰，可用于导热油、蒸气、热水、等可加热介质对输送的液体和泵进行加热保温及冷却该泵传动方式有电机直联和减速机两种，当液体粘度超过1500cSt时，应采用减速机传动，美国尼科NICO水泵结构设有保温室，可输入某种液体。热水，冷水都可以使用保温，保温室外部设有接管孔接入，高温保温可接入蒸汽，热水冷水，低温高温看实际情况来决定。用户也可以根据实际使用来安排水泵效能，泵设有机封冷水装置循环室，能保水泵工作室良性循环，使机封轴承电机等部件起了极大性能作用。

二、进口保温离心泵选型参数

公称通径：25～500mm

流量范围：1~500m³/h

扬程范围：10~125m

功率范围：1.5～18.5KW

转速范围：2900r/min

温度范围 :-20℃～450℃

工作压力：≤1.6Mpa

泵体材质：WCB、304、316、316L、2520

三、进口保温离心泵结构特点

(1)保温泵、保温水泵、保温离心泵、不锈钢保温泵系根据国际标准IS02858所规定性能，
设计主要由泵体(1)、泵盖(2)、叶轮(3)、泵轴(4)、轴套(5)、密封环(6)、机封(7)、机封压盖(8)、保温室、(9)、冷水循环室(10)、叶轮螺母(11)、止动垫片(12)、悬架支架(13)、轴承压盖(14)。

(2)进口保温离心泵适用于工矿、企业、城市给排水保温水泵，可供输送各类保温类液体，可用于化工液能结晶产品保温，保温温度80℃—200℃。

(3)进口保温离心泵性能稳定，有整套保温程序性能设计，水泵结构设有保温室某种液体。热水，冷水都可以使用保温，保温室外部设有接管孔接入，高温保温可接入蒸汽，热水冷水，低温高温看实际情况来决定。用户也可以根据实际使用来安排水泵效能，泵设有机封冷水装置循环室，能保水泵工作室良

性循环，使机封轴承电机等部件起了极大性能作用。

(4)进口保温离心泵在使用期间，性能稳定，工作效率高，使用双端面机封加外冷却。据用户需要，可垫料装置。

2、密封与冷却方式

泵的轴向密封采用填料密封或机械密封，以防止进气或大量漏水，进口保温离心泵泵结构*大区别在于泵

体不一样，机封室不一样。进口保温离心泵盖上设有内水封孔，外水封孔和冷却室，冷却室盖上设有两个密封圈，防止冷却水外漏。

密封与冷却方式有以下几种：

(1)填料密封，体内水封，不接冷却水

(2)填料密封，体内水封，接冷却水

(3)填料密封，体外水封，不接冷却水

(4)填料密封，体外水封，接冷却水

(5)机械密封，不接冷却水(机械密封时不钻内水封孔)

(6)机械密封，外接冷却水(机械密封时不钻内水封孑L)

四、进口保温离心泵主要用途及适用范围

进口保温离心泵(轴向吸入)保温离心泵，适用于工业，如冶金、电站、纺织、化工、印染、陶瓷、橡胶、采暖、余热利用保温等。

五、进口保温离心泵使用环境及工作条件

进口保温离心泵供输送清水或物理及化学性质类似的工业保温用水，温度不高于200℃，泵的收入压力不大于0．8Mpa。

六、进口保温离心泵结构图

七、进口保温离心泵配件表

八、进口保温离心泵性能参数

九、进口保温离心泵安装使用

1．泵安装的好坏对泵的平稳运行和使用寿命有很重要的影响，所以安装工作必须仔细地进行，不得草率行事。

2．水泵吸入管的安装高度、长度和管径应满足计算值，力求简短，减少不必要的损失(如弯头等)。

3．吸入和吐出管路应有管架，泵不允许承受管路的负荷。

4．安装地点应足够宽畅，以方便检修工作和良好散热。

5．安装顺序：

(1)将机组放在埋有地脚螺栓的基础上，在底座与基础之间放成对垫，作找正用。

(2)松开联轴器，用水平仪分别放在泵轴和底座上，通过调整楔块垫使机组至水平，找正后，适当拧紧地脚螺栓，以防走动。

(3)用混凝土灌注底座和地脚螺栓孔。

(4)待混凝土干固后，检查底座和地脚螺栓是否有不良或松动等现象，检查合格后应拧紧地脚螺栓，并重新检查泵的水平度。

(5)校正泵轴和电机轴的同轴度，在联轴器外圆上的偏差允许0.1毫米，两联轴器平面间的间隙应保证2～3毫米，在两联轴器端面一周上，最大和最小间隙差数不得超过0.3毫米。

(6)在接好管路及确定原动机转动方向后，再接上联轴器，并再校核一遍圆的同轴度。

(7)在机组实际试运转3～4小时后作最后检查，如没有不良现象则认为安装合格。

(8)在安装过程中为防止杂物落入机器内，应将机组所有孔眼均盖好。

(9)泵在开启前对进出管路进行清洗时，在泵的进口段需加上过滤器，以防杂物进入泵内。

十、进口保温离心泵拆卸装配

1．泵的拆卸顺序

(1)放净泵内液体及轴承托架内的润滑油。

(2)拧电机固定螺栓，将电机搬离底座，拆下两半联轴器。

(3)拆下泵盖联接，松开轴承座托架螺栓，将泵盖连同轴承托架和转子部份一起从泵体内抽出。

(4)拧下叶轮螺母，拆下叶轮。

(5)拧下泵盖与轴承座螺栓，拆下泵盖。

(6)拧下右端轴承盖螺栓，拆去轴承盖。

(7)拆下轴承挡圈。

(8)将泵轴从轴承座中压出。

(9)在泵轴压出轴承和取下机械密封件动环和“0”形圈弹簧(不损坏，无须取下)。

(10)在轴承座内压出静环“0"形圈。

2．泵的装配

泵的装配顺序可按拆卸相反顺序进行。拆卸后再装配时要检查机械密封件和各零件是否失效，如有失效损坏现象等发生，一定要换新的备件，安装时务必小心谨慎，不要敲打，以免．损坏零件。

十一、进口保温离心泵故障与排除
